Микропроцессорный измеритель температуры

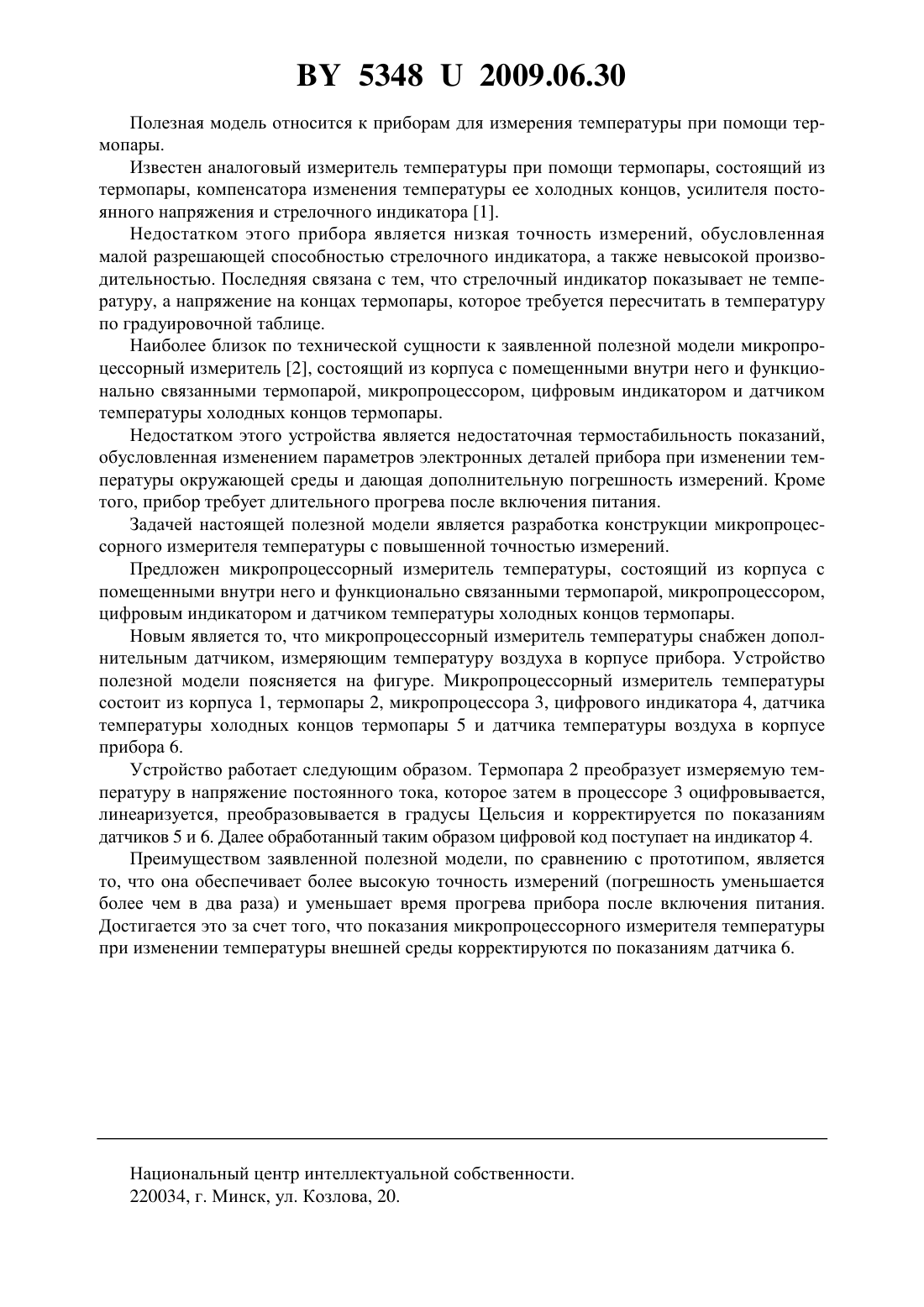

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научнопроизводственное объединение Научно-практический центр Национальной академии наук Беларуси по материаловедению(72) Авторы Левченко Владимир Иванович Левченко Александр Иванович(73) Патентообладатель Государственное научно-производственное объединение Научно-практический центр Национальной академии наук Беларуси по материаловедению(57) Микропроцессорный измеритель температуры, состоящий из корпуса с помещенными внутри него и функционально связанными термопарой, микропроцессором, цифровым индикатором и датчиком температуры холодных концов термопары, отличающийся тем,что содержит дополнительный датчик температуры воздуха в корпусе прибора.(56) 1. Крамарухин Ю.Е. Приборы для измерения температуры. - М Машиностроение, 1990. С. 208. 2. Федоров И.В., Верещагин И.А., Курчина Н.В. Промышленные АСУ и контроллеры. 2004. -7. - С. 55-57. 53482009.06.30 Полезная модель относится к приборам для измерения температуры при помощи термопары. Известен аналоговый измеритель температуры при помощи термопары, состоящий из термопары, компенсатора изменения температуры ее холодных концов, усилителя постоянного напряжения и стрелочного индикатора 1. Недостатком этого прибора является низкая точность измерений, обусловленная малой разрешающей способностью стрелочного индикатора, а также невысокой производительностью. Последняя связана с тем, что стрелочный индикатор показывает не температуру, а напряжение на концах термопары, которое требуется пересчитать в температуру по градуировочной таблице. Наиболее близок по технической сущности к заявленной полезной модели микропроцессорный измеритель 2, состоящий из корпуса с помещенными внутри него и функционально связанными термопарой, микропроцессором, цифровым индикатором и датчиком температуры холодных концов термопары. Недостатком этого устройства является недостаточная термостабильность показаний,обусловленная изменением параметров электронных деталей прибора при изменении температуры окружающей среды и дающая дополнительную погрешность измерений. Кроме того, прибор требует длительного прогрева после включения питания. Задачей настоящей полезной модели является разработка конструкции микропроцессорного измерителя температуры с повышенной точностью измерений. Предложен микропроцессорный измеритель температуры, состоящий из корпуса с помещенными внутри него и функционально связанными термопарой, микропроцессором,цифровым индикатором и датчиком температуры холодных концов термопары. Новым является то, что микропроцессорный измеритель температуры снабжен дополнительным датчиком, измеряющим температуру воздуха в корпусе прибора. Устройство полезной модели поясняется на фигуре. Микропроцессорный измеритель температуры состоит из корпуса 1, термопары 2, микропроцессора 3, цифрового индикатора 4, датчика температуры холодных концов термопары 5 и датчика температуры воздуха в корпусе прибора 6. Устройство работает следующим образом. Термопара 2 преобразует измеряемую температуру в напряжение постоянного тока, которое затем в процессоре 3 оцифровывается,линеаризуется, преобразовывается в градусы Цельсия и корректируется по показаниям датчиков 5 и 6. Далее обработанный таким образом цифровой код поступает на индикатор 4. Преимуществом заявленной полезной модели, по сравнению с прототипом, является то, что она обеспечивает более высокую точность измерений (погрешность уменьшается более чем в два раза) и уменьшает время прогрева прибора после включения питания. Достигается это за счет того, что показания микропроцессорного измерителя температуры при изменении температуры внешней среды корректируются по показаниям датчика 6. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
