Дентальный измеритель

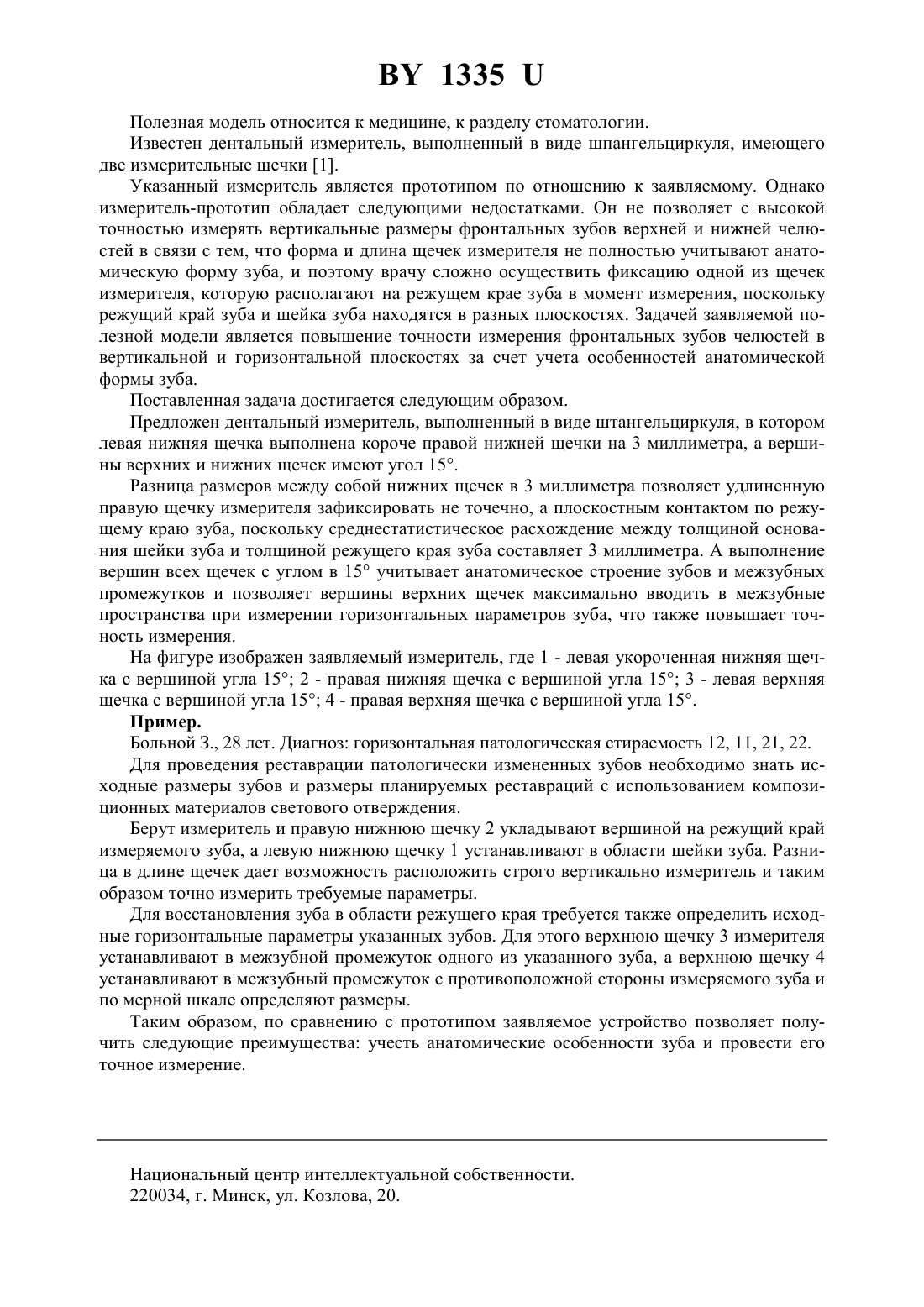

(71) Заявитель Государственное учреждение Республиканский научнопрактический центр гигиены(72) Автор Чернявский Юрий Павлович(73) Патентообладатель Государственное учреждение Республиканский научнопрактический центр гигиены(57) Дентальный измеритель, выполненный в виде штангель-циркуля, отличающийся тем,что левая нижняя щечка измерителя выполнена короче правой нижней щечки на 3 миллиметра, а вершины верхних и нижних щечек имеют угол 15.(56) 1. Радлинский С.В. Реконструкция зубного ряда // Дентарт, 1997. -3. - С. 53-56 1335 Полезная модель относится к медицине, к разделу стоматологии. Известен дентальный измеритель, выполненный в виде шпангельциркуля, имеющего две измерительные щечки 1. Указанный измеритель является прототипом по отношению к заявляемому. Однако измеритель-прототип обладает следующими недостатками. Он не позволяет с высокой точностью измерять вертикальные размеры фронтальных зубов верхней и нижней челюстей в связи с тем, что форма и длина щечек измерителя не полностью учитывают анатомическую форму зуба, и поэтому врачу сложно осуществить фиксацию одной из щечек измерителя, которую располагают на режущем крае зуба в момент измерения, поскольку режущий край зуба и шейка зуба находятся в разных плоскостях. Задачей заявляемой полезной модели является повышение точности измерения фронтальных зубов челюстей в вертикальной и горизонтальной плоскостях за счет учета особенностей анатомической формы зуба. Поставленная задача достигается следующим образом. Предложен дентальный измеритель, выполненный в виде штангельциркуля, в котором левая нижняя щечка выполнена короче правой нижней щечки на 3 миллиметра, а вершины верхних и нижних щечек имеют угол 15. Разница размеров между собой нижних щечек в 3 миллиметра позволяет удлиненную правую щечку измерителя зафиксировать не точечно, а плоскостным контактом по режущему краю зуба, поскольку среднестатистическое расхождение между толщиной основания шейки зуба и толщиной режущего края зуба составляет 3 миллиметра. А выполнение вершин всех щечек с углом в 15 учитывает анатомическое строение зубов и межзубных промежутков и позволяет вершины верхних щечек максимально вводить в межзубные пространства при измерении горизонтальных параметров зуба, что также повышает точность измерения. На фигуре изображен заявляемый измеритель, где 1 - левая укороченная нижняя щечка с вершиной угла 15 2 - правая нижняя щечка с вершиной угла 15 3 - левая верхняя щечка с вершиной угла 15 4 - правая верхняя щечка с вершиной угла 15. Пример. Больной З., 28 лет. Диагноз горизонтальная патологическая стираемость 12, 11, 21, 22. Для проведения реставрации патологически измененных зубов необходимо знать исходные размеры зубов и размеры планируемых реставраций с использованием композиционных материалов светового отверждения. Берут измеритель и правую нижнюю щечку 2 укладывают вершиной на режущий край измеряемого зуба, а левую нижнюю щечку 1 устанавливают в области шейки зуба. Разница в длине щечек дает возможность расположить строго вертикально измеритель и таким образом точно измерить требуемые параметры. Для восстановления зуба в области режущего края требуется также определить исходные горизонтальные параметры указанных зубов. Для этого верхнюю щечку 3 измерителя устанавливают в межзубной промежуток одного из указанного зуба, а верхнюю щечку 4 устанавливают в межзубный промежуток с противоположной стороны измеряемого зуба и по мерной шкале определяют размеры. Таким образом, по сравнению с прототипом заявляемое устройство позволяет получить следующие преимущества учесть анатомические особенности зуба и провести его точное измерение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
