Тренажер для обучения пожарных, спасателей

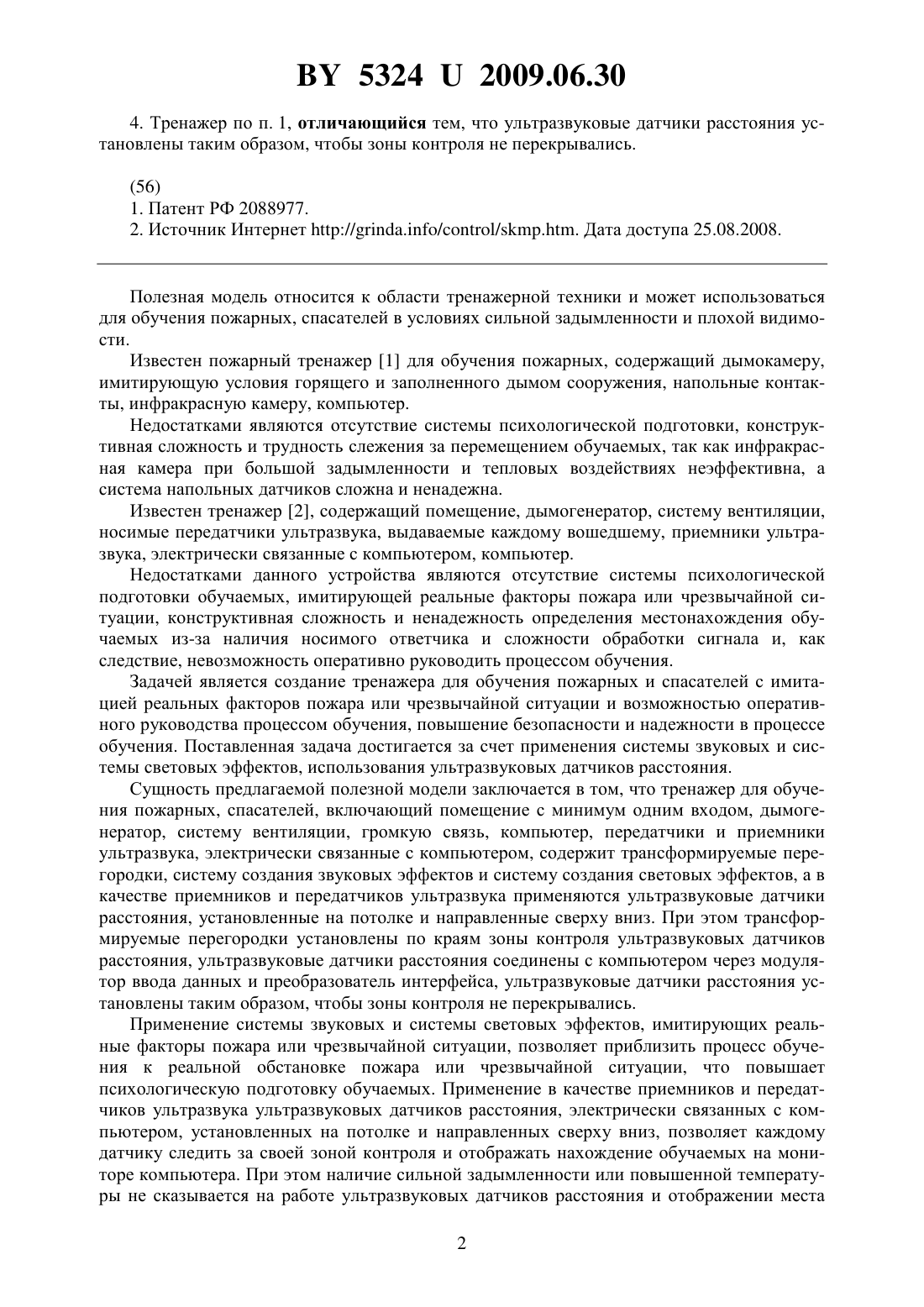

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТРЕНАЖЕР ДЛЯ ОБУЧЕНИЯ ПОЖАРНЫХ, СПАСАТЕЛЕЙ(72) Автор Лейба Виктор Васильевич(57) 1. Тренажер для обучения пожарных, спасателей, включающий помещение с минимум одним входом, дымогенератор, систему вентиляции, громкую связь, компьютер, передатчики и приемники ультразвука, электрически связанные с компьютером, отличающийся тем, что содержит трансформируемые перегородки, систему создания звуковых эффектов,систему создания световых эффектов, а в качестве приемников и передатчиков ультразвука применяются ультразвуковые датчики расстояния, которые установлены на потолке и направлены сверху вниз. 2. Тренажер по п. 1, отличающийся тем, что трансформируемые перегородки установлены по краям зоны действия датчиков. 3. Тренажер по п. 1, отличающийся тем, что ультразвуковые датчики расстояния соединены с компьютером через модулятор ввода данных и преобразователь интерфейса. 53242009.06.30 4. Тренажер по п. 1, отличающийся тем, что ультразвуковые датчики расстояния установлены таким образом, чтобы зоны контроля не перекрывались.(56) 1. Патент РФ 2088977. 2. Источник Интернет //.// Дата доступа 25.08.2008. Полезная модель относится к области тренажерной техники и может использоваться для обучения пожарных, спасателей в условиях сильной задымленности и плохой видимости. Известен пожарный тренажер 1 для обучения пожарных, содержащий дымокамеру,имитирующую условия горящего и заполненного дымом сооружения, напольные контакты, инфракрасную камеру, компьютер. Недостатками являются отсутствие системы психологической подготовки, конструктивная сложность и трудность слежения за перемещением обучаемых, так как инфракрасная камера при большой задымленности и тепловых воздействиях неэффективна, а система напольных датчиков сложна и ненадежна. Известен тренажер 2, содержащий помещение, дымогенератор, систему вентиляции,носимые передатчики ультразвука, выдаваемые каждому вошедшему, приемники ультразвука, электрически связанные с компьютером, компьютер. Недостатками данного устройства являются отсутствие системы психологической подготовки обучаемых, имитирующей реальные факторы пожара или чрезвычайной ситуации, конструктивная сложность и ненадежность определения местонахождения обучаемых из-за наличия носимого ответчика и сложности обработки сигнала и, как следствие, невозможность оперативно руководить процессом обучения. Задачей является создание тренажера для обучения пожарных и спасателей с имитацией реальных факторов пожара или чрезвычайной ситуации и возможностью оперативного руководства процессом обучения, повышение безопасности и надежности в процессе обучения. Поставленная задача достигается за счет применения системы звуковых и системы световых эффектов, использования ультразвуковых датчиков расстояния. Сущность предлагаемой полезной модели заключается в том, что тренажер для обучения пожарных, спасателей, включающий помещение с минимум одним входом, дымогенератор, систему вентиляции, громкую связь, компьютер, передатчики и приемники ультразвука, электрически связанные с компьютером, содержит трансформируемые перегородки, систему создания звуковых эффектов и систему создания световых эффектов, а в качестве приемников и передатчиков ультразвука применяются ультразвуковые датчики расстояния, установленные на потолке и направленные сверху вниз. При этом трансформируемые перегородки установлены по краям зоны контроля ультразвуковых датчиков расстояния, ультразвуковые датчики расстояния соединены с компьютером через модулятор ввода данных и преобразователь интерфейса, ультразвуковые датчики расстояния установлены таким образом, чтобы зоны контроля не перекрывались. Применение системы звуковых и системы световых эффектов, имитирующих реальные факторы пожара или чрезвычайной ситуации, позволяет приблизить процесс обучения к реальной обстановке пожара или чрезвычайной ситуации, что повышает психологическую подготовку обучаемых. Применение в качестве приемников и передатчиков ультразвука ультразвуковых датчиков расстояния, электрически связанных с компьютером, установленных на потолке и направленных сверху вниз, позволяет каждому датчику следить за своей зоной контроля и отображать нахождение обучаемых на мониторе компьютера. При этом наличие сильной задымленности или повышенной температуры не сказывается на работе ультразвуковых датчиков расстояния и отображении места 2 53242009.06.30 нахождения обучаемых на мониторе компьютера. Руководитель обучения, наблюдая за действиями обучаемых на мониторе компьютера, имеет возможность оперативно руководить процессом обучения, а в случае нахождения обучаемых неподвижно в течение, например, 20 с экстренно принять меры к возможному оказанию помощи обучаемому, что повышает безопасность обучения. Так как препятствия могут переустанавливаться, у обучаемых не возникает эффекта привыкания к условиям обучения, а у руководителя есть возможность для каждого уровня подготовленности обучаемых выбирать сложность обучения. В результате того что ультразвуковые датчики расстояния расположены на потолке, несмотря на стрессовое состояние, отсутствие освещенности, задымление, обучаемые не в состоянии непроизвольно механически повредить ультразвуковые датчики расстояния. На схеме представлена планировка помещения тренажера для обучения пожарных,спасателей. Тренажер для обучения пожарных, спасателей включает в себя помещение 1 с как минимум одним входом 2. Систему звуковых эффектов, содержащую звуковой процессор,усилители, сабвуферы, микрофон, громкую связь, вынесенные за пределы помещения (на схеме не показаны), громкоговорители 3, установленные в помещении 1. Систему световых эффектов, содержащую контроллер, конвертер, вынесенные за пределы помещения(на схеме не показаны), светодинамические приборы 4, например безынерционные лампы,установленные в помещении 1. Ультразвуковые датчики расстояния установлены на потолке (на схеме не показаны) и направлены сверху вниз. На схеме пунктиром отображены зоны контроля 5 каждого ультразвукового датчика расстояния, а перекрестием 6 показаны проекции центров крепления ультразвуковых датчиков расстояния к потолку. В ультразвуковых датчиках расстояния приемник и передатчик ультразвука расположены в одном корпусе, например датчики фирмы. Ультразвуковые датчики расстояния установлены и настроены таким образом, чтобы каждый датчик контролировал свою зону контроля площадью примерно 1 м 2 и при этом зоны контроля не перекрывались. Ультразвуковые датчики расстояния через модулятор ввода данных и преобразователь интерфейса электрически соединены с компьютером. Внутри помещения 1 установлены трансформируемые перегородки 7, и в произвольном месте положен манекен 8, имитирующий условно пострадавшего. Тренажер для обучения пожарных, спасателей также содержит дымогенератор, систему вентиляции, компьютер,вынесенные за пределы помещения (на схеме не показаны). Тренажер для обучения пожарных, спасателей функционирует следующим образом. Перед началом обучения в помещении 1 устанавливают трансформируемые перегородки 7, по краям зоны действия ультразвуковых датчиков расстояния, и кладут манекен 8 в произвольное место. В начальный момент, когда в помещении никого нет, на экране монитора компьютера отображается планировка помещения 1 по зонам контроля 5 с установленными перегородками 7. Руководитель отмечает на мониторе мышкой местонахождение манекена 8. Передатчики излучают ультразвук, приемники принимают отраженное излучение, и ультразвуковые датчики расстояния обрабатывают полученные сигналы и определяют наличие или отсутствие обучаемых в своих зонах контроля 5. Компьютер производит опрос ультразвуковых датчиков расстояния и выводит на монитор информацию о наличии или отсутствии обучаемых в зонах контроля 5. Так как ультразвуковые датчики расстояния установлены на потолке, то в помещении отсутствуют неконтролируемые зоны. Как только обучаемые заходят в помещение, ультразвуковые датчики расстояния обнаруживают обучаемых, и место нахождения обучаемых отображаются на мониторе в виде мигающего крестика в зонах контроля 5. Руководитель обучения видит на мониторе нахождение обучаемых в зонах контроля 5, перегородки 7,манекен 8, и он может оперативно управлять (включать-выключать) системой звуковых 3 и системой световых 4 эффектов, давать указания обучаемым по громкой связи. Чтобы у 3 53242009.06.30 обучаемых не возникало привыкания к обстановке, перед началом каждого обучения перегородки 7 могут переустанавливаться. Для повышения техники безопасности в процессе обучения, если обучаемые неподвижны, например, в течение 20 с, на мониторе отображается красным цветом соответствующая зона контроля 5 и выдается звуковое предупреждение. В случае если ультразвуковые датчики расстояния перестают обнаруживать любого из обучаемых (например, когда два обучаемых оказались вплотную друг к другу в зоне контроля одного ультразвукового датчика расстояния), то предыдущее местонахождение последнего обучаемого, зашедшего в эту зону контроля, обозначается красным крестиком и раздается звуковое предупреждение. Если через некоторое время обучаемые разошлись, то отображение обучаемых происходит в штатном режиме. При выходе обучаемых из помещения 1 производится контроль выхода из тренажера. Такое выполнение тренажера для обучения пожарных, спасателей позволяет обучать пожарных и спасателей с имитацией реальных факторов пожара и чрезвычайных ситуаций, оперативно руководить процессом обучения, повысить безопасность и надежность в процессе обучения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
