Установка для вспучивания ячеистобетонных смесей

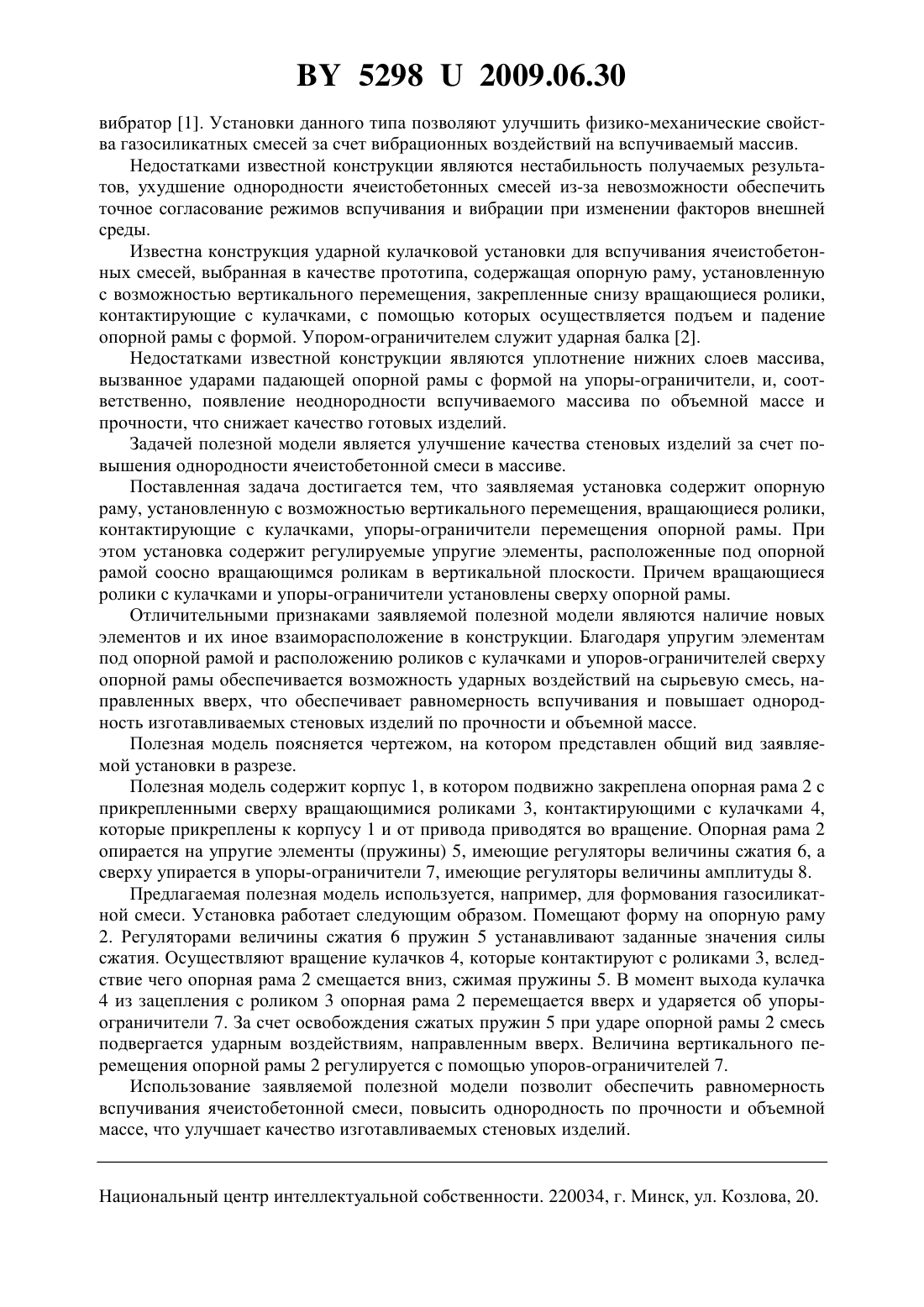

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ ВСПУЧИВАНИЯ ЯЧЕИСТОБЕТОННЫХ СМЕСЕЙ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Бозылев Василий Васильевич Рядчиков Евгений Владимирович Шабанов Дмитрий Николаевич(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Установка для вспучивания ячеистобетонных смесей, содержащая опорную раму, установленную с возможностью вертикального перемещения, вращающиеся ролики, контактирующие с кулачками, упоры-ограничители перемещения опорной рамы, отличающаяся тем, что она содержит регулируемые упругие элементы, расположенные под опорной рамой соосно вращающимся роликам в вертикальной плоскости, при этом вращающиеся ролики с кулачками и упоры-ограничители установлены сверху опорной рамы.(56) 1. Хигерович М.И., Левин С.Н. Изготовление силикатных газобетонных изделий методом вибровспучивания // Строительные материалы. - 1961. -9. - С. 34-37 Электронный ресурс. - Режим доступа ////327/37 - Дата доступа 25.09.08. 2. Гусев Б.В. и др. Ударно-вибрационная технология уплотнения бетонных смесей. М. Стройиздат, 1982. - С.11. Полезная модель относится к области промышленности строительных материалов, в частности производства ячеистобетонных изделий, и найдет применение в технологии изготовления изделий из ячеистых бетонов. Известны конструкции установок, регулирующие процесс вспучивания ячеистобетонной смеси путем вибрационных воздействий. Для передачи вибрационных воздействий в установке на упругих прокладках закреплена опорная рама, к которой снизу прикреплен 52982009.06.30 вибратор 1. Установки данного типа позволяют улучшить физико-механические свойства газосиликатных смесей за счет вибрационных воздействий на вспучиваемый массив. Недостатками известной конструкции являются нестабильность получаемых результатов, ухудшение однородности ячеистобетонных смесей из-за невозможности обеспечить точное согласование режимов вспучивания и вибрации при изменении факторов внешней среды. Известна конструкция ударной кулачковой установки для вспучивания ячеистобетонных смесей, выбранная в качестве прототипа, содержащая опорную раму, установленную с возможностью вертикального перемещения, закрепленные снизу вращающиеся ролики,контактирующие с кулачками, с помощью которых осуществляется подъем и падение опорной рамы с формой. Упором-ограничителем служит ударная балка 2. Недостатками известной конструкции являются уплотнение нижних слоев массива,вызванное ударами падающей опорной рамы с формой на упоры-ограничители, и, соответственно, появление неоднородности вспучиваемого массива по объемной массе и прочности, что снижает качество готовых изделий. Задачей полезной модели является улучшение качества стеновых изделий за счет повышения однородности ячеистобетонной смеси в массиве. Поставленная задача достигается тем, что заявляемая установка содержит опорную раму, установленную с возможностью вертикального перемещения, вращающиеся ролики,контактирующие с кулачками, упоры-ограничители перемещения опорной рамы. При этом установка содержит регулируемые упругие элементы, расположенные под опорной рамой соосно вращающимся роликам в вертикальной плоскости. Причем вращающиеся ролики с кулачками и упоры-ограничители установлены сверху опорной рамы. Отличительными признаками заявляемой полезной модели являются наличие новых элементов и их иное взаиморасположение в конструкции. Благодаря упругим элементам под опорной рамой и расположению роликов с кулачками и упоров-ограничителей сверху опорной рамы обеспечивается возможность ударных воздействий на сырьевую смесь, направленных вверх, что обеспечивает равномерность вспучивания и повышает однородность изготавливаемых стеновых изделий по прочности и объемной массе. Полезная модель поясняется чертежом, на котором представлен общий вид заявляемой установки в разрезе. Полезная модель содержит корпус 1, в котором подвижно закреплена опорная рама 2 с прикрепленными сверху вращающимися роликами 3, контактирующими с кулачками 4,которые прикреплены к корпусу 1 и от привода приводятся во вращение. Опорная рама 2 опирается на упругие элементы (пружины) 5, имеющие регуляторы величины сжатия 6, а сверху упирается в упоры-ограничители 7, имеющие регуляторы величины амплитуды 8. Предлагаемая полезная модель используется, например, для формования газосиликатной смеси. Установка работает следующим образом. Помещают форму на опорную раму 2. Регуляторами величины сжатия 6 пружин 5 устанавливают заданные значения силы сжатия. Осуществляют вращение кулачков 4, которые контактируют с роликами 3, вследствие чего опорная рама 2 смещается вниз, сжимая пружины 5. В момент выхода кулачка 4 из зацепления с роликом 3 опорная рама 2 перемещается вверх и ударяется об упорыограничители 7. За счет освобождения сжатых пружин 5 при ударе опорной рамы 2 смесь подвергается ударным воздействиям, направленным вверх. Величина вертикального перемещения опорной рамы 2 регулируется с помощью упоров-ограничителей 7. Использование заявляемой полезной модели позволит обеспечить равномерность вспучивания ячеистобетонной смеси, повысить однородность по прочности и объемной массе, что улучшает качество изготавливаемых стеновых изделий. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
