Подвесной балкон

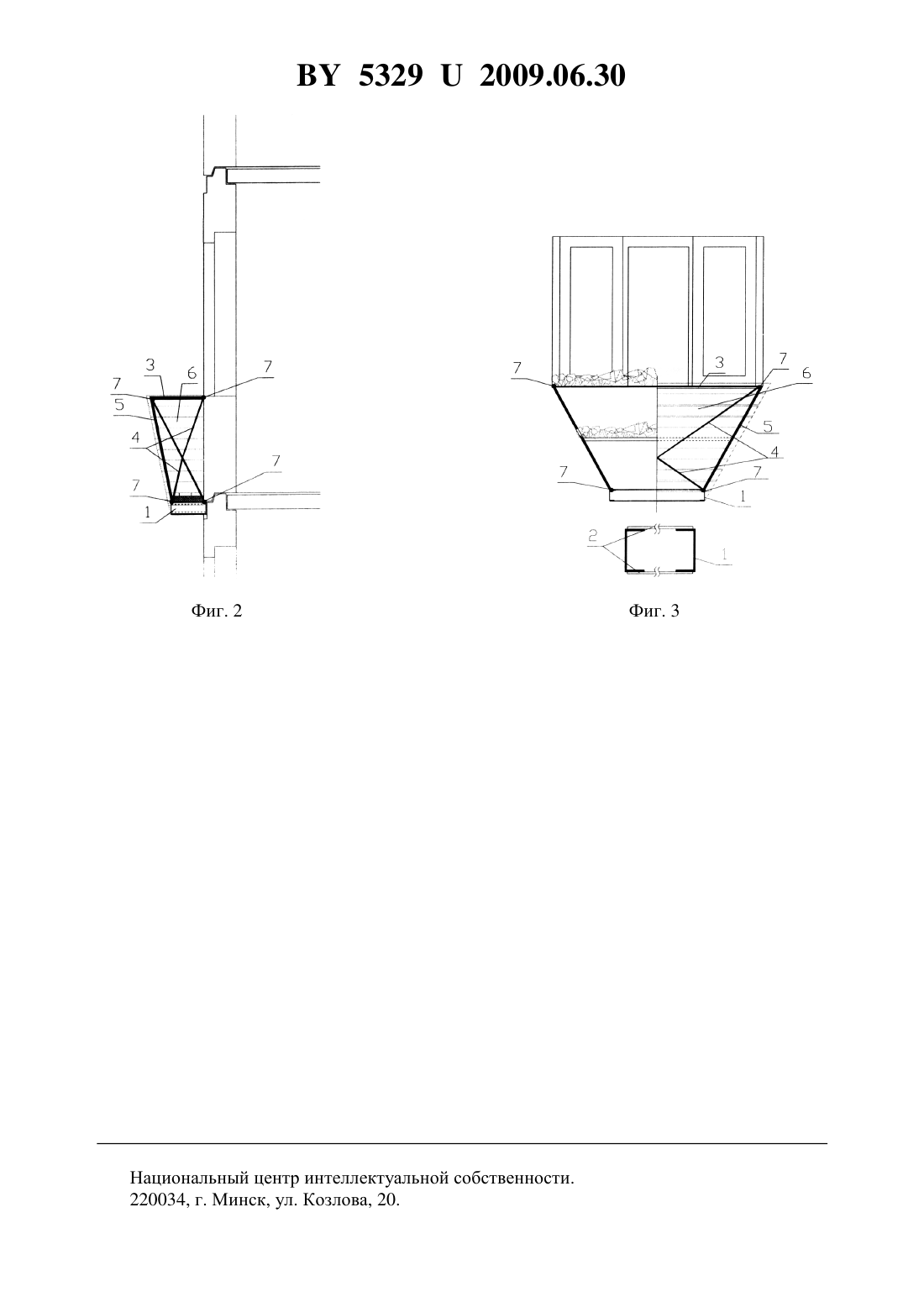

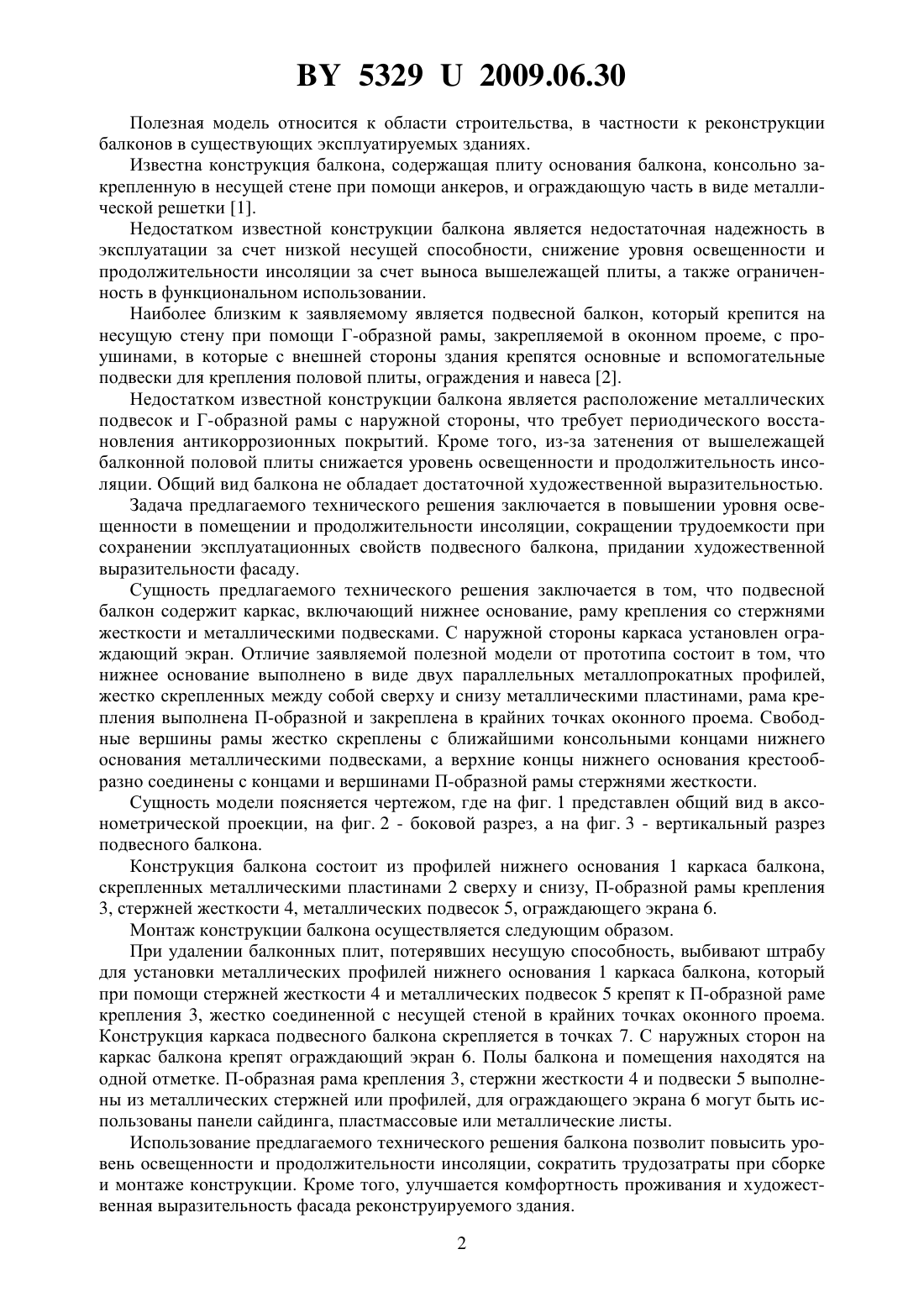

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Захаркина Галина Ивановна Суворова Юлия Владимировна(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Подвесной балкон, содержащий каркас, включающий нижнее основание, раму крепления со стержнями жесткости и металлическими подвесками, с наружной стороны которого установлен ограждающий экран, отличающийся тем, что нижнее основание выполнено в виде двух параллельных металлопрокатных профилей, жестко скрепленных между собой сверху и снизу металлическими пластинами, рама крепления выполнена Побразной и закреплена в крайних точках оконного проема, при этом ее свободные вершины жестко скреплены с ближайшими консольными концами нижнего основания металлическими подвесками, а верхние концы нижнего основания крестообразно соединены с концами и вершинами П-образной рамы стержнями жесткости. 53292009.06.30 Полезная модель относится к области строительства, в частности к реконструкции балконов в существующих эксплуатируемых зданиях. Известна конструкция балкона, содержащая плиту основания балкона, консольно закрепленную в несущей стене при помощи анкеров, и ограждающую часть в виде металлической решетки 1. Недостатком известной конструкции балкона является недостаточная надежность в эксплуатации за счет низкой несущей способности, снижение уровня освещенности и продолжительности инсоляции за счет выноса вышележащей плиты, а также ограниченность в функциональном использовании. Наиболее близким к заявляемому является подвесной балкон, который крепится на несущую стену при помощи Г-образной рамы, закрепляемой в оконном проеме, с проушинами, в которые с внешней стороны здания крепятся основные и вспомогательные подвески для крепления половой плиты, ограждения и навеса 2. Недостатком известной конструкции балкона является расположение металлических подвесок и Г-образной рамы с наружной стороны, что требует периодического восстановления антикоррозионных покрытий. Кроме того, из-за затенения от вышележащей балконной половой плиты снижается уровень освещенности и продолжительность инсоляции. Общий вид балкона не обладает достаточной художественной выразительностью. Задача предлагаемого технического решения заключается в повышении уровня освещенности в помещении и продолжительности инсоляции, сокращении трудоемкости при сохранении эксплуатационных свойств подвесного балкона, придании художественной выразительности фасаду. Сущность предлагаемого технического решения заключается в том, что подвесной балкон содержит каркас, включающий нижнее основание, раму крепления со стержнями жесткости и металлическими подвесками. С наружной стороны каркаса установлен ограждающий экран. Отличие заявляемой полезной модели от прототипа состоит в том, что нижнее основание выполнено в виде двух параллельных металлопрокатных профилей,жестко скрепленных между собой сверху и снизу металлическими пластинами, рама крепления выполнена П-образной и закреплена в крайних точках оконного проема. Свободные вершины рамы жестко скреплены с ближайшими консольными концами нижнего основания металлическими подвесками, а верхние концы нижнего основания крестообразно соединены с концами и вершинами П-образной рамы стержнями жесткости. Сущность модели поясняется чертежом, где на фиг. 1 представлен общий вид в аксонометрической проекции, на фиг. 2 - боковой разрез, а на фиг. 3 - вертикальный разрез подвесного балкона. Конструкция балкона состоит из профилей нижнего основания 1 каркаса балкона,скрепленных металлическими пластинами 2 сверху и снизу, П-образной рамы крепления 3, стержней жесткости 4, металлических подвесок 5, ограждающего экрана 6. Монтаж конструкции балкона осуществляется следующим образом. При удалении балконных плит, потерявших несущую способность, выбивают штрабу для установки металлических профилей нижнего основания 1 каркаса балкона, который при помощи стержней жесткости 4 и металлических подвесок 5 крепят к П-образной раме крепления 3, жестко соединенной с несущей стеной в крайних точках оконного проема. Конструкция каркаса подвесного балкона скрепляется в точках 7. С наружных сторон на каркас балкона крепят ограждающий экран 6. Полы балкона и помещения находятся на одной отметке. П-образная рама крепления 3, стержни жесткости 4 и подвески 5 выполнены из металлических стержней или профилей, для ограждающего экрана 6 могут быть использованы панели сайдинга, пластмассовые или металлические листы. Использование предлагаемого технического решения балкона позволит повысить уровень освещенности и продолжительности инсоляции, сократить трудозатраты при сборке и монтаже конструкции. Кроме того, улучшается комфортность проживания и художественная выразительность фасада реконструируемого здания. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
