Устройство для общей светомагнитотерапии

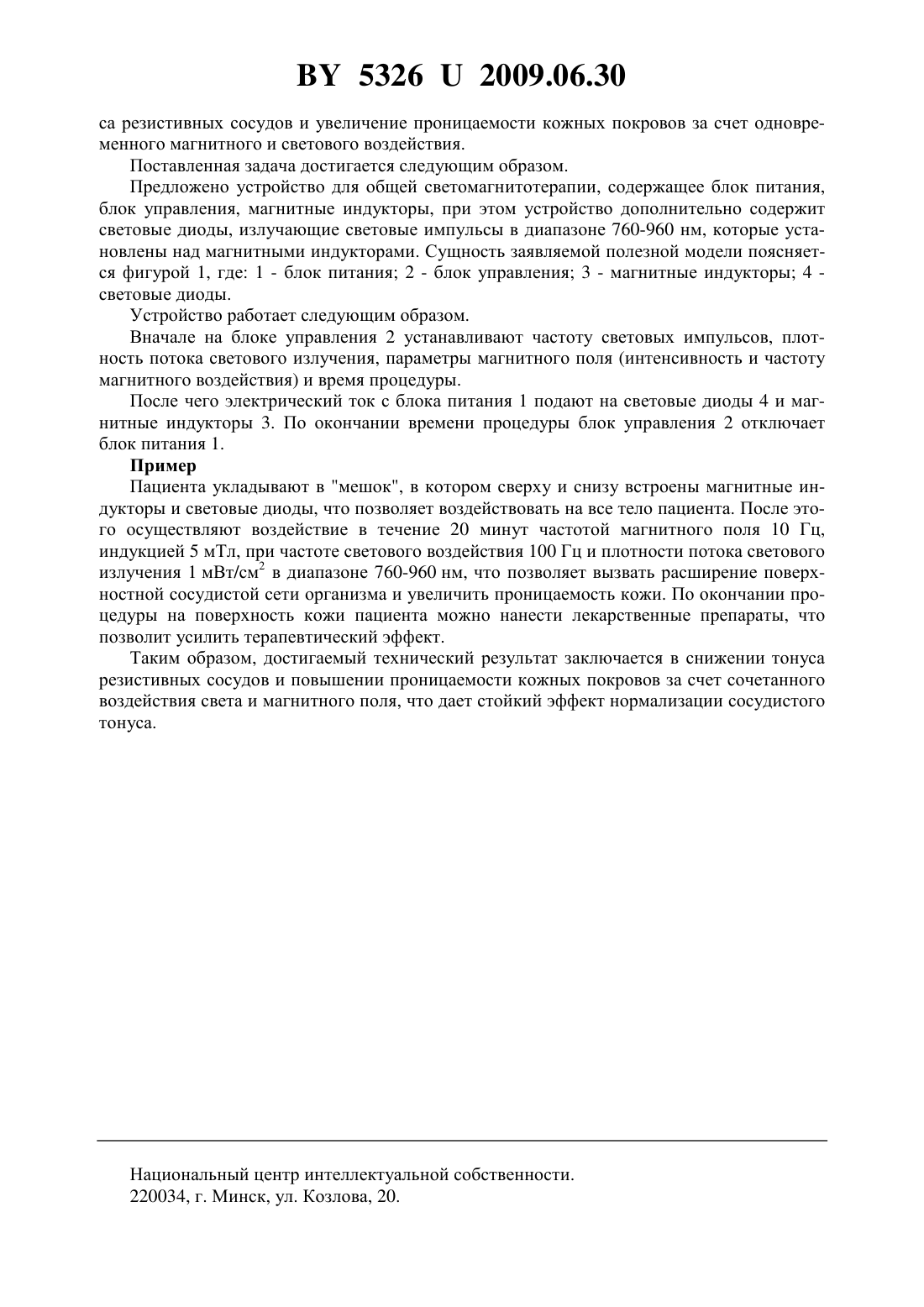

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБЩЕЙ СВЕТОМАГНИТОТЕРАПИИ(71) Заявители Чичкан Дмитрий Николаевич Чичкан Николай Васильевич(72) Авторы Чичкан Дмитрий Николаевич Чичкан Николай Васильевич(73) Патентообладатели Чичкан Дмитрий Николаевич Чичкан Николай Васильевич(57) Устройство для общей светомагнитотерапии, содержащее блок питания, блок управления, магнитные индукторы, отличающееся тем, что устройство дополнительно содержит световые диоды, излучающие световые импульсы в диапазоне 760-960 нм, которые установлены над магнитными индукторами. Полезная модель относится к устройствам, предназначенным для использования в медицине, разделе физиотерапии. Известно устройство для общей магнитотерапии, состоящее из магнитных индукторов и блока управления 1. Указанное устройство является прототипом по отношению к заявляемому. Общим признаком для заявляемого устройства и прототипа является наличие в устройстве магнитных индукторов и блока управления. В связи с тем, что в устройствепрототипе осуществляется воздействие только магнитными полями, это приводит к незначительному расширению артериальных сосудов и небольшому увеличению проницаемости кожи, что соответственно и позволяет получить выраженный терапевтический эффект. Задачей заявляемой полезной модели является более выраженное снижение тону 53262009.06.30 са резистивных сосудов и увеличение проницаемости кожных покровов за счет одновременного магнитного и светового воздействия. Поставленная задача достигается следующим образом. Предложено устройство для общей светомагнитотерапии, содержащее блок питания,блок управления, магнитные индукторы, при этом устройство дополнительно содержит световые диоды, излучающие световые импульсы в диапазоне 760-960 нм, которые установлены над магнитными индукторами. Сущность заявляемой полезной модели поясняется фигурой 1, где 1 - блок питания 2 - блок управления 3 - магнитные индукторы 4 световые диоды. Устройство работает следующим образом. Вначале на блоке управления 2 устанавливают частоту световых импульсов, плотность потока светового излучения, параметры магнитного поля (интенсивность и частоту магнитного воздействия) и время процедуры. После чего электрический ток с блока питания 1 подают на световые диоды 4 и магнитные индукторы 3. По окончании времени процедуры блок управления 2 отключает блок питания 1. Пример Пациента укладывают в мешок, в котором сверху и снизу встроены магнитные индукторы и световые диоды, что позволяет воздействовать на все тело пациента. После этого осуществляют воздействие в течение 20 минут частотой магнитного поля 10 Гц,индукцией 5 мТл, при частоте светового воздействия 100 Гц и плотности потока светового излучения 1 мВт/см 2 в диапазоне 760-960 нм, что позволяет вызвать расширение поверхностной сосудистой сети организма и увеличить проницаемость кожи. По окончании процедуры на поверхность кожи пациента можно нанести лекарственные препараты, что позволит усилить терапевтический эффект. Таким образом, достигаемый технический результат заключается в снижении тонуса резистивных сосудов и повышении проницаемости кожных покровов за счет сочетанного воздействия света и магнитного поля, что дает стойкий эффект нормализации сосудистого тонуса. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
