Центробежный рабочий орган для распределения смесей минеральных удобрений

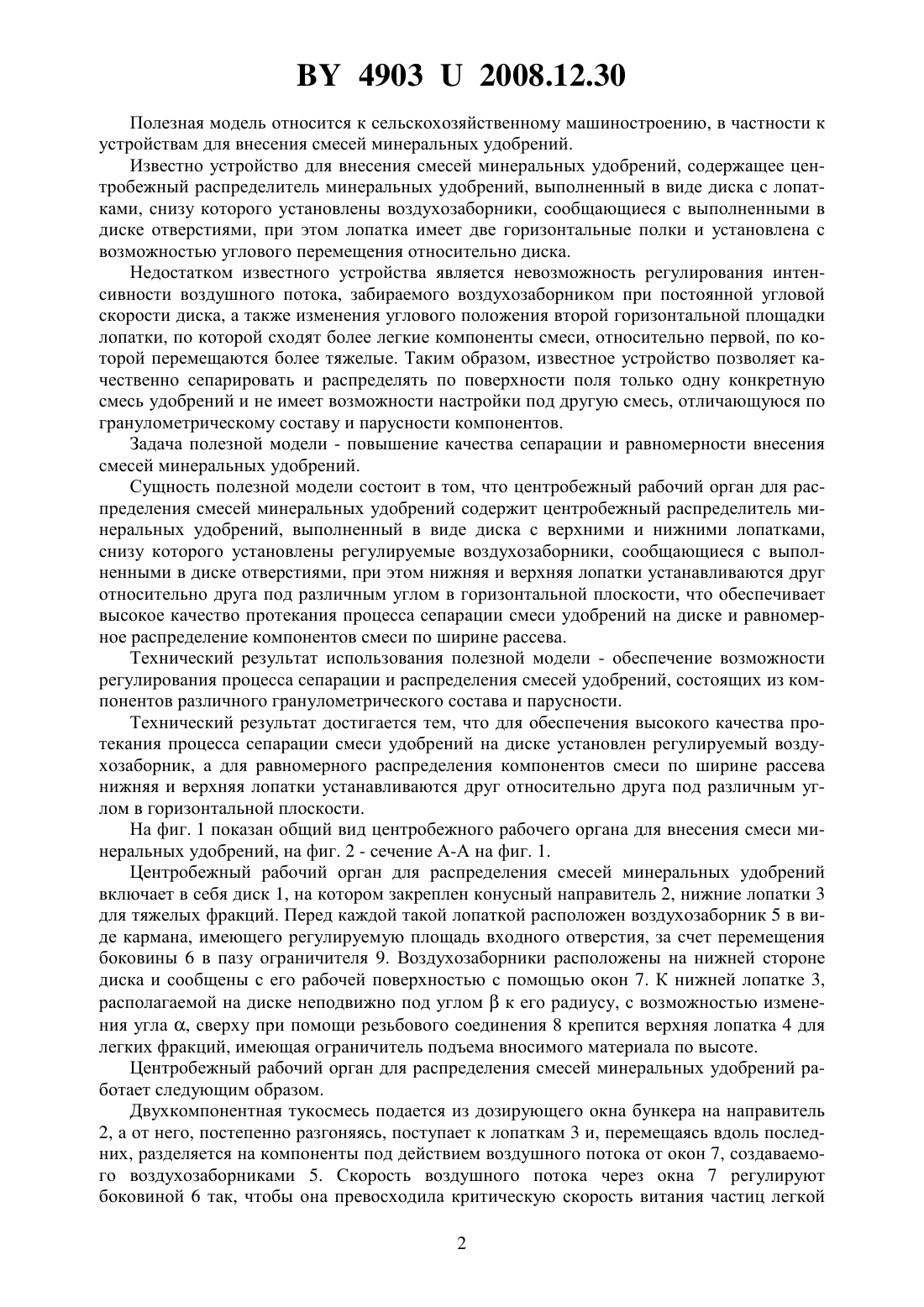

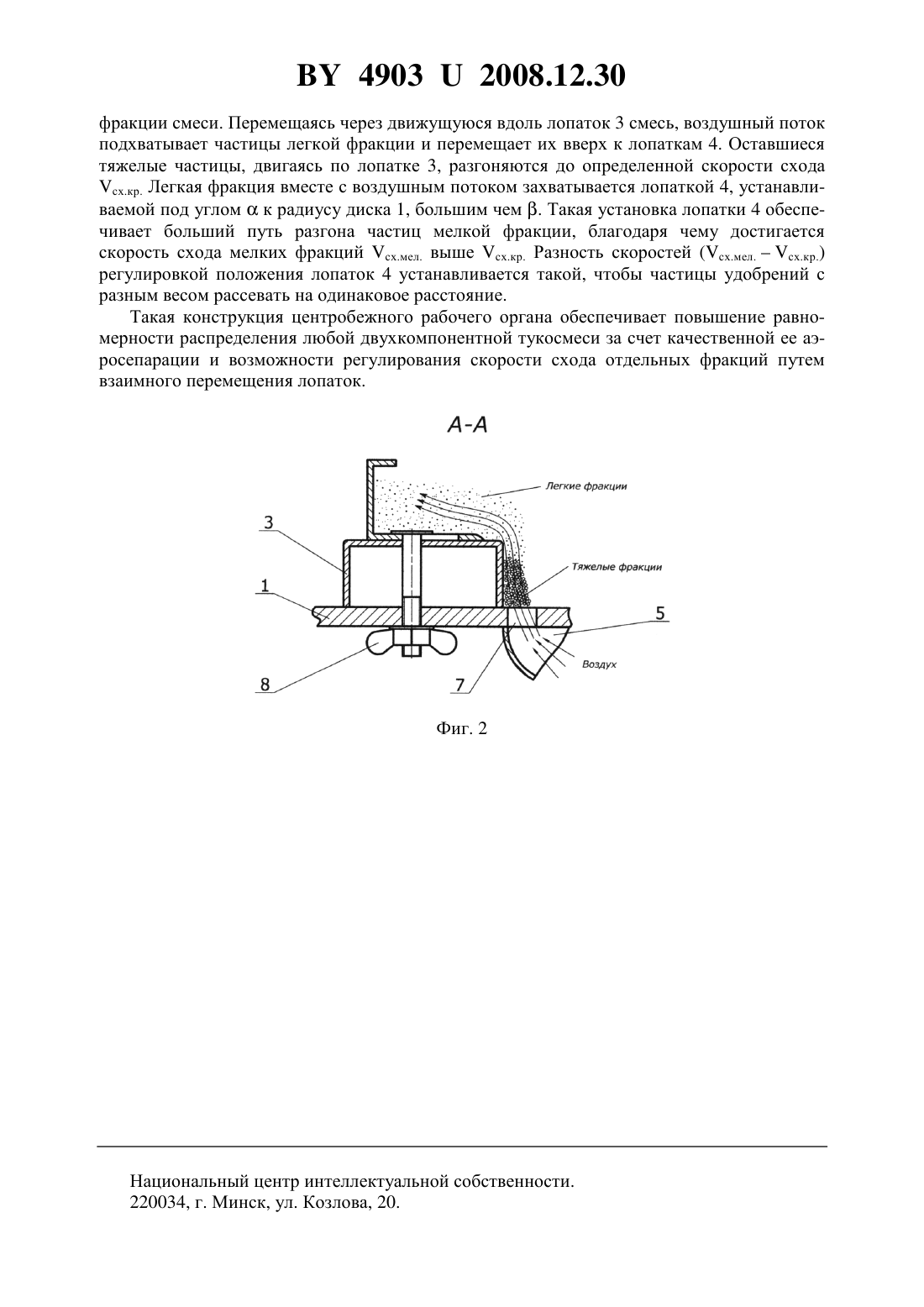

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЦЕНТРОБЕЖНЫЙ РАБОЧИЙ ОРГАН ДЛЯ РАСПРЕДЕЛЕНИЯ СМЕСЕЙ МИНЕРАЛЬНЫХ УДОБРЕНИЙ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Петровец Владимир Романович Валюженич Геннадий Анатольевич Кокиц Сергей Петрович(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Центробежный рабочий орган для распределения смесей минеральных удобрений, содержащий центробежный распределитель минеральных удобрений, выполненный в виде диска с лопатками, снизу которого установлены воздухозаборники, сообщающиеся с выполненными в диске отверстиями, при этом лопатка имеет две горизонтальные полки и установлена с возможностью углового перемещения относительно диска, отличающийся тем, что на диске установлен регулируемый воздухозаборник, а нижняя и верхняя лопатки расположены друг относительно друга под различным углом в горизонтальной плоскости. 49032008.12.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к устройствам для внесения смесей минеральных удобрений. Известно устройство для внесения смесей минеральных удобрений, содержащее центробежный распределитель минеральных удобрений, выполненный в виде диска с лопатками, снизу которого установлены воздухозаборники, сообщающиеся с выполненными в диске отверстиями, при этом лопатка имеет две горизонтальные полки и установлена с возможностью углового перемещения относительно диска. Недостатком известного устройства является невозможность регулирования интенсивности воздушного потока, забираемого воздухозаборником при постоянной угловой скорости диска, а также изменения углового положения второй горизонтальной площадки лопатки, по которой сходят более легкие компоненты смеси, относительно первой, по которой перемещаются более тяжелые. Таким образом, известное устройство позволяет качественно сепарировать и распределять по поверхности поля только одну конкретную смесь удобрений и не имеет возможности настройки под другую смесь, отличающуюся по гранулометрическому составу и парусности компонентов. Задача полезной модели - повышение качества сепарации и равномерности внесения смесей минеральных удобрений. Сущность полезной модели состоит в том, что центробежный рабочий орган для распределения смесей минеральных удобрений содержит центробежный распределитель минеральных удобрений, выполненный в виде диска с верхними и нижними лопатками,снизу которого установлены регулируемые воздухозаборники, сообщающиеся с выполненными в диске отверстиями, при этом нижняя и верхняя лопатки устанавливаются друг относительно друга под различным углом в горизонтальной плоскости, что обеспечивает высокое качество протекания процесса сепарации смеси удобрений на диске и равномерное распределение компонентов смеси по ширине рассева. Технический результат использования полезной модели - обеспечение возможности регулирования процесса сепарации и распределения смесей удобрений, состоящих из компонентов различного гранулометрического состава и парусности. Технический результат достигается тем, что для обеспечения высокого качества протекания процесса сепарации смеси удобрений на диске установлен регулируемый воздухозаборник, а для равномерного распределения компонентов смеси по ширине рассева нижняя и верхняя лопатки устанавливаются друг относительно друга под различным углом в горизонтальной плоскости. На фиг. 1 показан общий вид центробежного рабочего органа для внесения смеси минеральных удобрений, на фиг. 2 - сечение А-А на фиг. 1. Центробежный рабочий орган для распределения смесей минеральных удобрений включает в себя диск 1, на котором закреплен конусный направитель 2, нижние лопатки 3 для тяжелых фракций. Перед каждой такой лопаткой расположен воздухозаборник 5 в виде кармана, имеющего регулируемую площадь входного отверстия, за счет перемещения боковины 6 в пазу ограничителя 9. Воздухозаборники расположены на нижней стороне диска и сообщены с его рабочей поверхностью с помощью окон 7. К нижней лопатке 3,располагаемой на диске неподвижно под угломк его радиусу, с возможностью изменения угла , сверху при помощи резьбового соединения 8 крепится верхняя лопатка 4 для легких фракций, имеющая ограничитель подъема вносимого материала по высоте. Центробежный рабочий орган для распределения смесей минеральных удобрений работает следующим образом. Двухкомпонентная тукосмесь подается из дозирующего окна бункера на направитель 2, а от него, постепенно разгоняясь, поступает к лопаткам 3 и, перемещаясь вдоль последних, разделяется на компоненты под действием воздушного потока от окон 7, создаваемого воздухозаборниками 5. Скорость воздушного потока через окна 7 регулируют боковиной 6 так, чтобы она превосходила критическую скорость витания частиц легкой 2 49032008.12.30 фракции смеси. Перемещаясь через движущуюся вдоль лопаток 3 смесь, воздушный поток подхватывает частицы легкой фракции и перемещает их вверх к лопаткам 4. Оставшиеся тяжелые частицы, двигаясь по лопатке 3, разгоняются до определенной скорости схода сх.кр. Легкая фракция вместе с воздушным потоком захватывается лопаткой 4, устанавливаемой под угломк радиусу диска 1, большим чем . Такая установка лопатки 4 обеспечивает больший путь разгона частиц мелкой фракции, благодаря чему достигается скорость схода мелких фракций сх.мел. выше сх.кр. Разность скоростей (сх.мел.сх.кр.) регулировкой положения лопаток 4 устанавливается такой, чтобы частицы удобрений с разным весом рассевать на одинаковое расстояние. Такая конструкция центробежного рабочего органа обеспечивает повышение равномерности распределения любой двухкомпонентной тукосмеси за счет качественной ее аэросепарации и возможности регулирования скорости схода отдельных фракций путем взаимного перемещения лопаток. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
