Режущий узел дискового почвообрабатывающего орудия

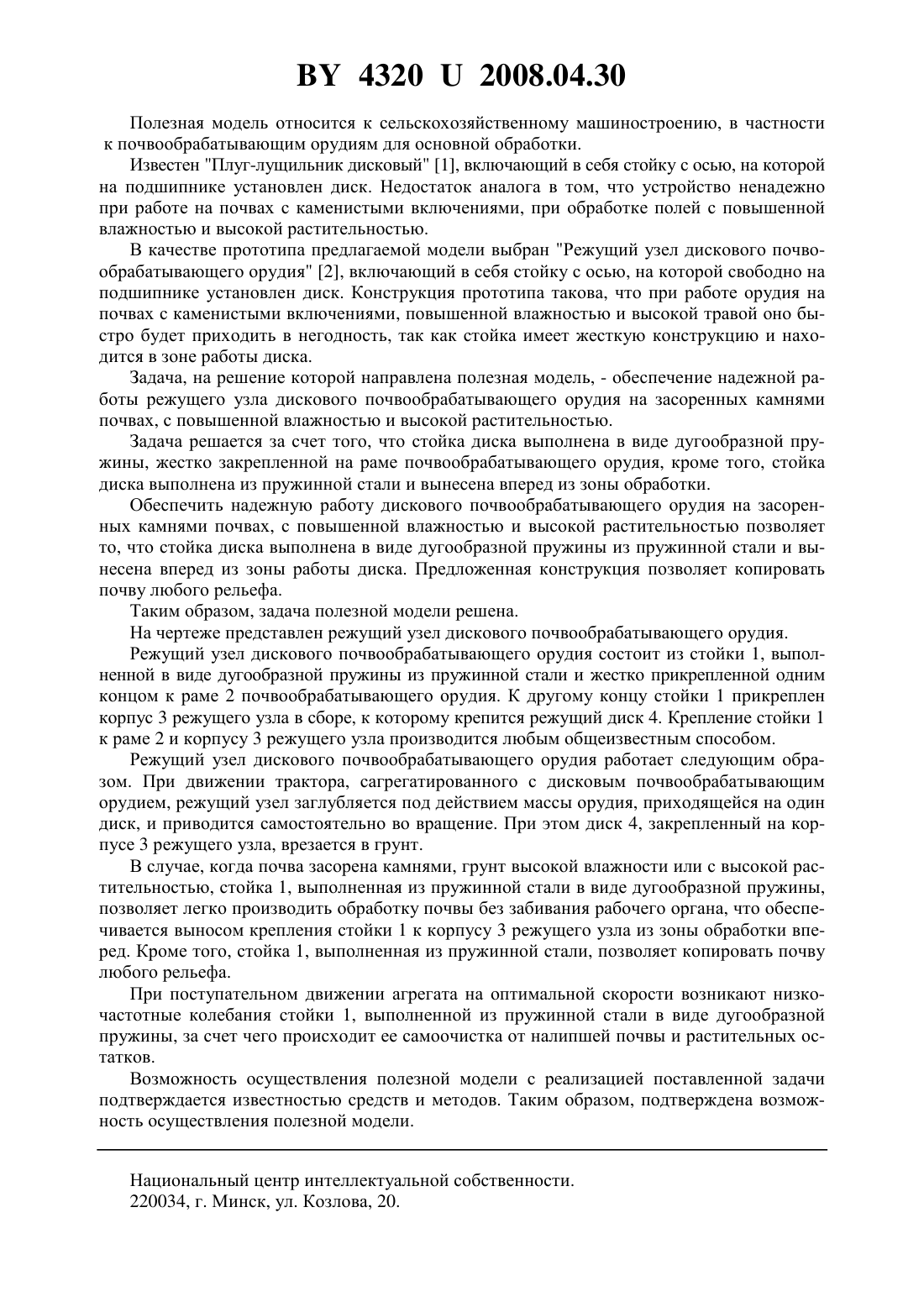

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РЕЖУЩИЙ УЗЕЛ ДИСКОВОГО ПОЧВООБРАБАТЫВАЮЩЕГО ОРУДИЯ(71) Заявитель Открытое акционерное общество Белагромаш-Сервис(72) Авторы Коваленко Михаил Викторович Зеликов Владимир Иванович Рязанов Владимир Михайлович(73) Патентообладатель Открытое акционерное общество Белагромаш-Сервис(57) 1. Режущий узел дискового почвообрабатывающего орудия, включающий стойку с осью, на которой установлен режущий диск, отличающийся тем, что стойка диска выполнена в виде дугообразной пружины, жестко закрепленной на раме почвообрабатывающего орудия. 2. Режущий узел дискового почвообрабатывающего орудия по п. 1, отличающийся тем, что стойка выполнена из пружинной стали. 3. Режущий узел дискового почвообрабатывающего орудия по п. 1 отличающийся тем, что дугообразная пружина вынесена вперед из зоны обработки.(56) 1. Свидетельство РФ на полезную модель 14797. 2. Патент РФ 51814. 43202008.04.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим орудиям для основной обработки. Известен Плуг-лущильник дисковый 1, включающий в себя стойку с осью, на которой на подшипнике установлен диск. Недостаток аналога в том, что устройство ненадежно при работе на почвах с каменистыми включениями, при обработке полей с повышенной влажностью и высокой растительностью. В качестве прототипа предлагаемой модели выбран Режущий узел дискового почвообрабатывающего орудия 2, включающий в себя стойку с осью, на которой свободно на подшипнике установлен диск. Конструкция прототипа такова, что при работе орудия на почвах с каменистыми включениями, повышенной влажностью и высокой травой оно быстро будет приходить в негодность, так как стойка имеет жесткую конструкцию и находится в зоне работы диска. Задача, на решение которой направлена полезная модель, - обеспечение надежной работы режущего узла дискового почвообрабатывающего орудия на засоренных камнями почвах, с повышенной влажностью и высокой растительностью. Задача решается за счет того, что стойка диска выполнена в виде дугообразной пружины, жестко закрепленной на раме почвообрабатывающего орудия, кроме того, стойка диска выполнена из пружинной стали и вынесена вперед из зоны обработки. Обеспечить надежную работу дискового почвообрабатывающего орудия на засоренных камнями почвах, с повышенной влажностью и высокой растительностью позволяет то, что стойка диска выполнена в виде дугообразной пружины из пружинной стали и вынесена вперед из зоны работы диска. Предложенная конструкция позволяет копировать почву любого рельефа. Таким образом, задача полезной модели решена. На чертеже представлен режущий узел дискового почвообрабатывающего орудия. Режущий узел дискового почвообрабатывающего орудия состоит из стойки 1, выполненной в виде дугообразной пружины из пружинной стали и жестко прикрепленной одним концом к раме 2 почвообрабатывающего орудия. К другому концу стойки 1 прикреплен корпус 3 режущего узла в сборе, к которому крепится режущий диск 4. Крепление стойки 1 к раме 2 и корпусу 3 режущего узла производится любым общеизвестным способом. Режущий узел дискового почвообрабатывающего орудия работает следующим образом. При движении трактора, сагрегатированного с дисковым почвообрабатывающим орудием, режущий узел заглубляется под действием массы орудия, приходящейся на один диск, и приводится самостоятельно во вращение. При этом диск 4, закрепленный на корпусе 3 режущего узла, врезается в грунт. В случае, когда почва засорена камнями, грунт высокой влажности или с высокой растительностью, стойка 1, выполненная из пружинной стали в виде дугообразной пружины,позволяет легко производить обработку почвы без забивания рабочего органа, что обеспечивается выносом крепления стойки 1 к корпусу 3 режущего узла из зоны обработки вперед. Кроме того, стойка 1, выполненная из пружинной стали, позволяет копировать почву любого рельефа. При поступательном движении агрегата на оптимальной скорости возникают низкочастотные колебания стойки 1, выполненной из пружинной стали в виде дугообразной пружины, за счет чего происходит ее самоочистка от налипшей почвы и растительных остатков. Возможность осуществления полезной модели с реализацией поставленной задачи подтверждается известностью средств и методов. Таким образом, подтверждена возможность осуществления полезной модели. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
