Паяное соединение труб

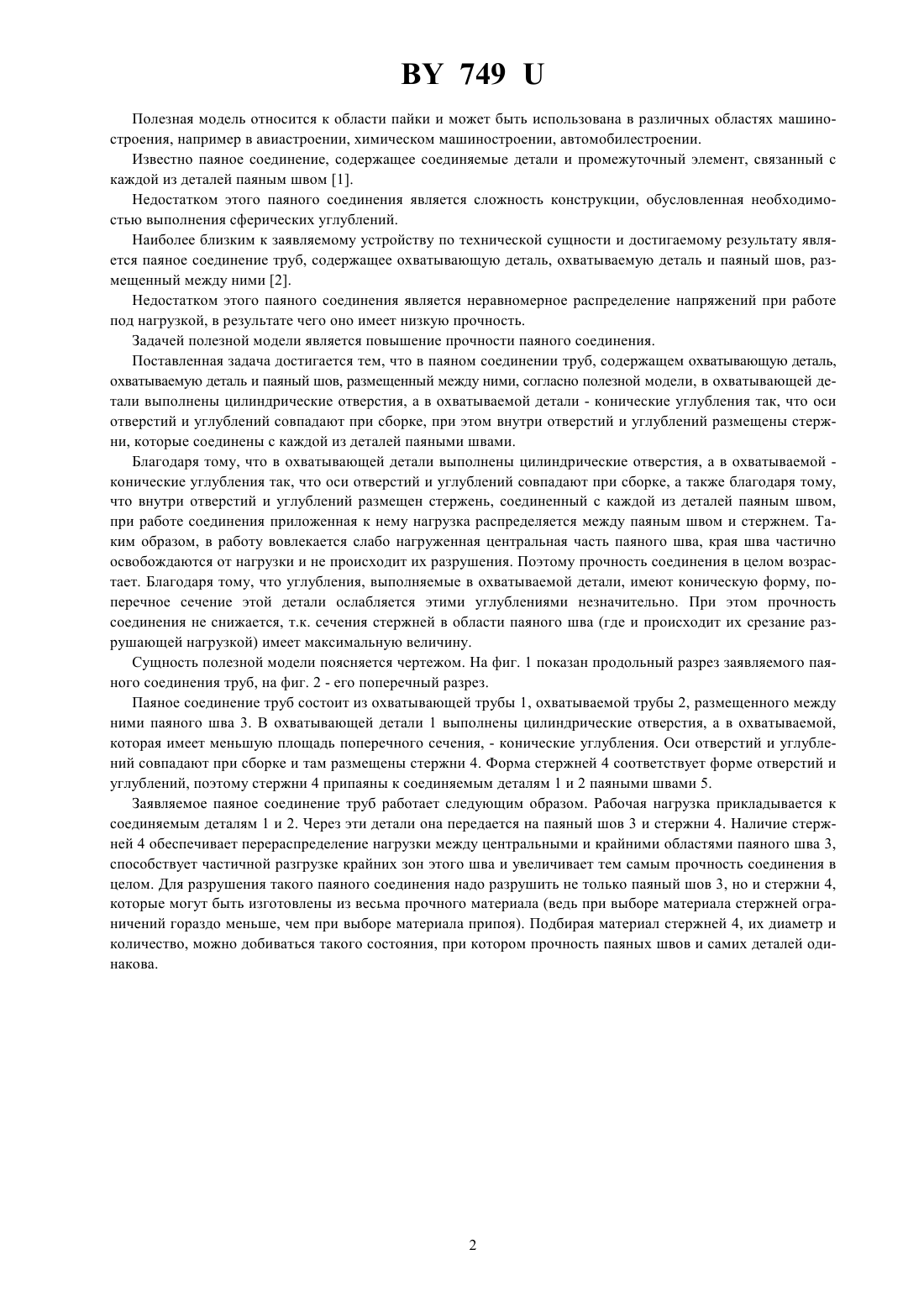

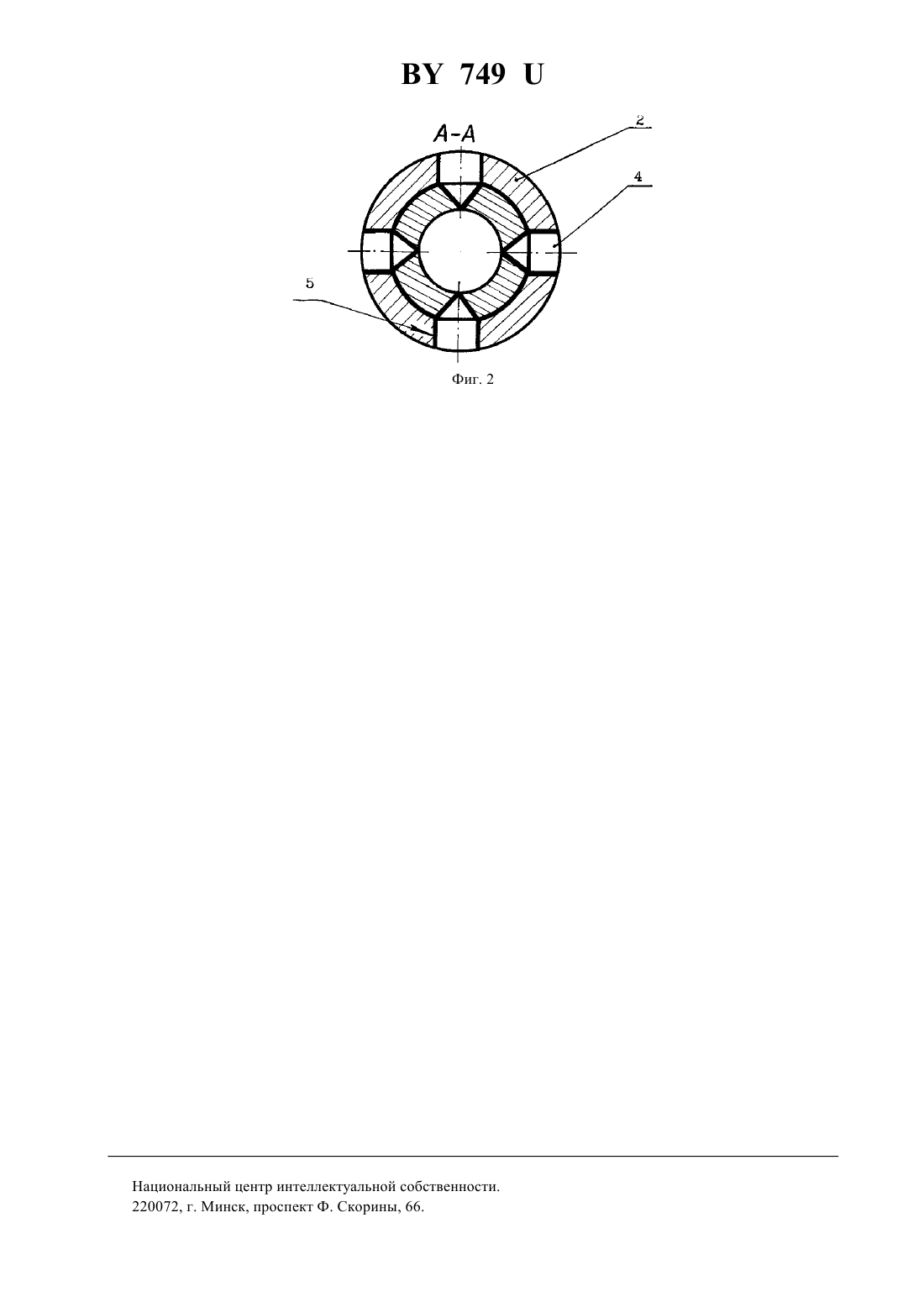

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(73) Патентообладатели Цумарев Юрий Алексеевич,Латыпова Елена Юрьевна, Цумарева Татьяна Сергеевна,Клепча Виктор Васильевич,Ульянова Алеся Александровна(57) Паяное соединение труб, содержащее охватывающую деталь, охватываемую деталь и паяный шов, размещенный между ними, отличающееся тем, что в охватывающей детали выполнены цилиндрические отверстия, а в охватываемой детали - конические углубления так, что оси отверстий и углублений совпадают при сборке, при этом внутри отверстий и углублений размещены стержни, которые соединены с каждой из деталей паяными швами. 749 Полезная модель относится к области пайки и может быть использована в различных областях машиностроения, например в авиастроении, химическом машиностроении, автомобилестроении. Известно паяное соединение, содержащее соединяемые детали и промежуточный элемент, связанный с каждой из деталей паяным швом 1. Недостатком этого паяного соединения является сложность конструкции, обусловленная необходимостью выполнения сферических углублений. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является паяное соединение труб, содержащее охватывающую деталь, охватываемую деталь и паяный шов, размещенный между ними 2. Недостатком этого паяного соединения является неравномерное распределение напряжений при работе под нагрузкой, в результате чего оно имеет низкую прочность. Задачей полезной модели является повышение прочности паяного соединения. Поставленная задача достигается тем, что в паяном соединении труб, содержащем охватывающую деталь,охватываемую деталь и паяный шов, размещенный между ними, согласно полезной модели, в охватывающей детали выполнены цилиндрические отверстия, а в охватываемой детали - конические углубления так, что оси отверстий и углублений совпадают при сборке, при этом внутри отверстий и углублений размещены стержни, которые соединены с каждой из деталей паяными швами. Благодаря тому, что в охватывающей детали выполнены цилиндрические отверстия, а в охватываемой конические углубления так, что оси отверстий и углублений совпадают при сборке, а также благодаря тому,что внутри отверстий и углублений размещен стержень, соединенный с каждой из деталей паяным швом,при работе соединения приложенная к нему нагрузка распределяется между паяным швом и стержнем. Таким образом, в работу вовлекается слабо нагруженная центральная часть паяного шва, края шва частично освобождаются от нагрузки и не происходит их разрушения. Поэтому прочность соединения в целом возрастает. Благодаря тому, что углубления, выполняемые в охватываемой детали, имеют коническую форму, поперечное сечение этой детали ослабляется этими углублениями незначительно. При этом прочность соединения не снижается, т.к. сечения стержней в области паяного шва (где и происходит их срезание разрушающей нагрузкой) имеет максимальную величину. Сущность полезной модели поясняется чертежом. На фиг. 1 показан продольный разрез заявляемого паяного соединения труб, на фиг. 2 - его поперечный разрез. Паяное соединение труб состоит из охватывающей трубы 1, охватываемой трубы 2, размещенного между ними паяного шва 3. В охватывающей детали 1 выполнены цилиндрические отверстия, а в охватываемой,которая имеет меньшую площадь поперечного сечения, - конические углубления. Оси отверстий и углублений совпадают при сборке и там размещены стержни 4. Форма стержней 4 соответствует форме отверстий и углублений, поэтому стержни 4 припаяны к соединяемым деталям 1 и 2 паяными швами 5. Заявляемое паяное соединение труб работает следующим образом. Рабочая нагрузка прикладывается к соединяемым деталям 1 и 2. Через эти детали она передается на паяный шов 3 и стержни 4. Наличие стержней 4 обеспечивает перераспределение нагрузки между центральными и крайними областями паяного шва 3,способствует частичной разгрузке крайних зон этого шва и увеличивает тем самым прочность соединения в целом. Для разрушения такого паяного соединения надо разрушить не только паяный шов 3, но и стержни 4,которые могут быть изготовлены из весьма прочного материала (ведь при выборе материала стержней ограничений гораздо меньше, чем при выборе материала припоя). Подбирая материал стержней 4, их диаметр и количество, можно добиваться такого состояния, при котором прочность паяных швов и самих деталей одинакова. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
