Колено поворотное

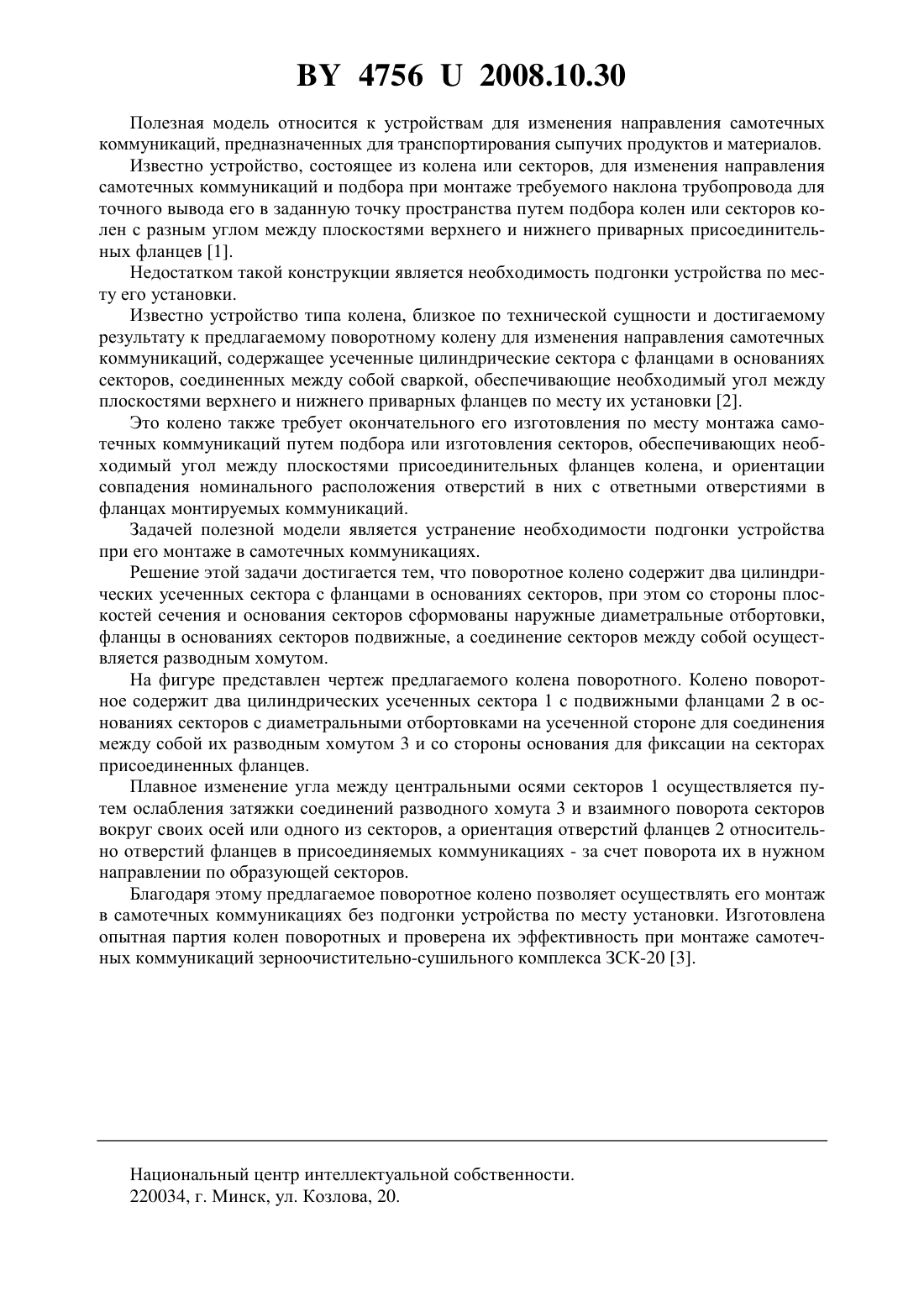

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Брестсельмаш(72) Авторы Паюк Иосиф Семенович Высоцкий Виталий Алексеевич Улезло Сергей Васильевич Лазарьков Александр Владимирович(73) Патентообладатель Открытое акционерное общество Брестсельмаш(57) Поворотное колено, содержащее два цилиндрических усеченных сектора с фланцами в основаниях секторов, отличающееся тем, что со стороны плоскостей сечения и оснований секторов сформованы наружные диаметральные отбортовки, фланцы в основаниях секторов подвижные, а соединение секторов между собой осуществляется разводным хомутом.(56) 1. Каталог продукции Корпорации Севкавэлеваторспецстрой с 13-й Международной специализированной торговопромышленной выставки Зерно-Комбикорма-Ветеринария 2008. - Москва. - . 47-48. 2. ОАО Ивановский райагросервис, Брестская обл., проспект 2004 г., стр. 3, раздел Металлоизделия и металлоконструкции. 3. Каталог продукции ОАО Брестсельмаш, стр. 10, раздел Зерноочистительносушильные комплексы, 2008. 47562008.10.30 Полезная модель относится к устройствам для изменения направления самотечных коммуникаций, предназначенных для транспортирования сыпучих продуктов и материалов. Известно устройство, состоящее из колена или секторов, для изменения направления самотечных коммуникаций и подбора при монтаже требуемого наклона трубопровода для точного вывода его в заданную точку пространства путем подбора колен или секторов колен с разным углом между плоскостями верхнего и нижнего приварных присоединительных фланцев 1. Недостатком такой конструкции является необходимость подгонки устройства по месту его установки. Известно устройство типа колена, близкое по технической сущности и достигаемому результату к предлагаемому поворотному колену для изменения направления самотечных коммуникаций, содержащее усеченные цилиндрические сектора с фланцами в основаниях секторов, соединенных между собой сваркой, обеспечивающие необходимый угол между плоскостями верхнего и нижнего приварных фланцев по месту их установки 2. Это колено также требует окончательного его изготовления по месту монтажа самотечных коммуникаций путем подбора или изготовления секторов, обеспечивающих необходимый угол между плоскостями присоединительных фланцев колена, и ориентации совпадения номинального расположения отверстий в них с ответными отверстиями в фланцах монтируемых коммуникаций. Задачей полезной модели является устранение необходимости подгонки устройства при его монтаже в самотечных коммуникациях. Решение этой задачи достигается тем, что поворотное колено содержит два цилиндрических усеченных сектора с фланцами в основаниях секторов, при этом со стороны плоскостей сечения и основания секторов сформованы наружные диаметральные отбортовки,фланцы в основаниях секторов подвижные, а соединение секторов между собой осуществляется разводным хомутом. На фигуре представлен чертеж предлагаемого колена поворотного. Колено поворотное содержит два цилиндрических усеченных сектора 1 с подвижными фланцами 2 в основаниях секторов с диаметральными отбортовками на усеченной стороне для соединения между собой их разводным хомутом 3 и со стороны основания для фиксации на секторах присоединенных фланцев. Плавное изменение угла между центральными осями секторов 1 осуществляется путем ослабления затяжки соединений разводного хомута 3 и взаимного поворота секторов вокруг своих осей или одного из секторов, а ориентация отверстий фланцев 2 относительно отверстий фланцев в присоединяемых коммуникациях - за счет поворота их в нужном направлении по образующей секторов. Благодаря этому предлагаемое поворотное колено позволяет осуществлять его монтаж в самотечных коммуникациях без подгонки устройства по месту установки. Изготовлена опытная партия колен поворотных и проверена их эффективность при монтаже самотечных коммуникаций зерноочистительно-сушильного комплекса ЗСК-20 3. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
