Поворотное соединение

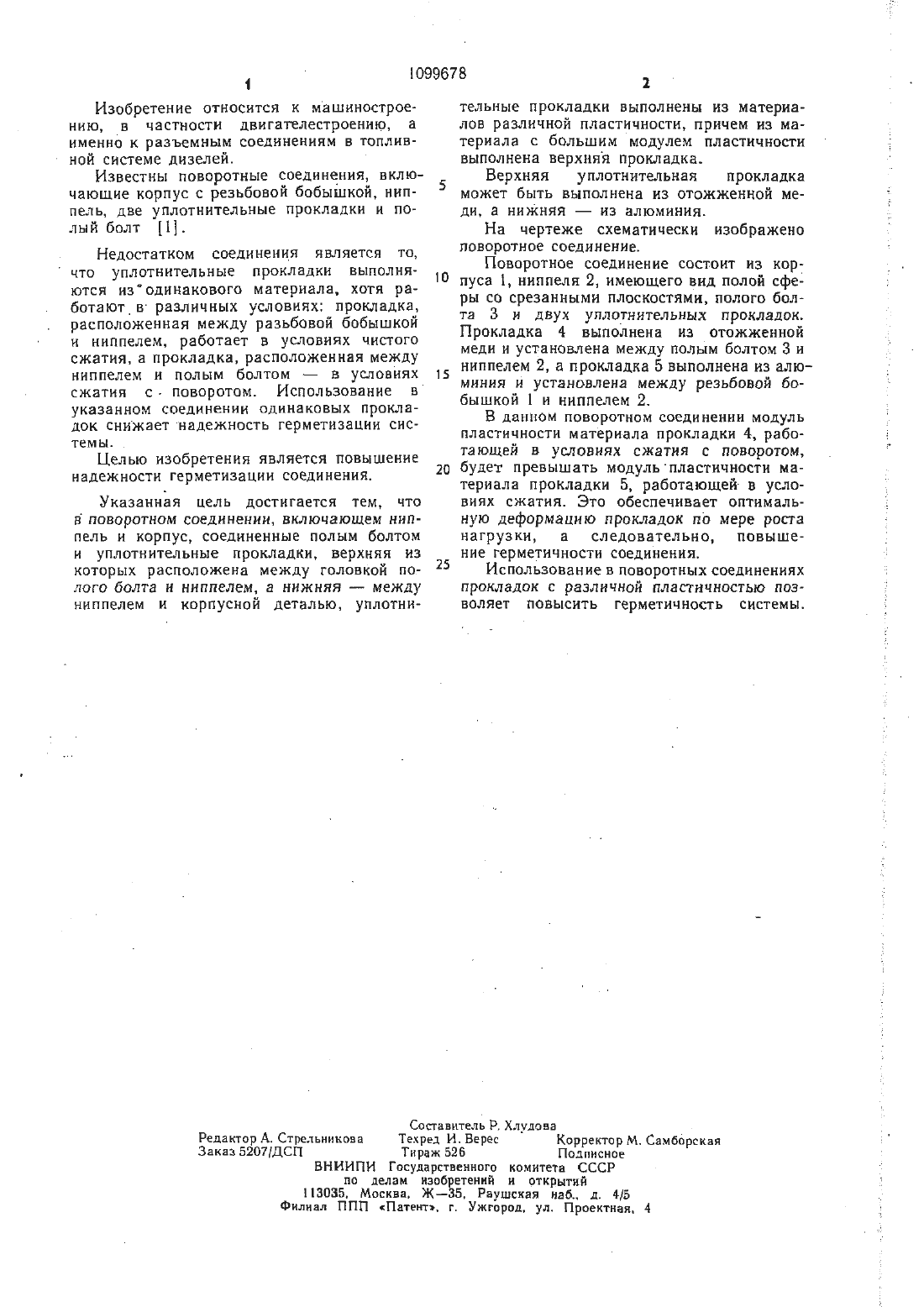

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Минский ордена Трудового Красного Знамени моторный заводные полым болтом, и уплотнительные прокладки, верхняя из которых расположена между головкой полого болта и ниппелем,а нижняя между ниппелем и корпусом. отличающееся тем, что, с целью повышения герметичности соединения, уплотнительные прокладки выполнены из материалов различной пластичности, причем из материала с большим модулем пластичности выполнена верхняя прокладка.2. Соединение по п. 1, отличающееся тем,чтоверхняя прокладка выполнена из отожженной меди, а нижняя из алюминия.Известны поворотные соединения, включающие корпус с резьбовой бобышкой, ниппель, две уплотнительные прокладки и полый болт Е.Недостатком соединения является то,что уплотнительные прокладки выполняются изодинакового материала, хотя работают в- различных условиях прокладка,расположенная между разьбовой бобышкой и ниппелем, работает в условиях чистого СЖЗТНЯ, а ПРОКЛЗДКН, расположенная МЕЖДУ ниппелем и полым болтом в условиях сжатия с- поворотом. Использование в указанном соединении одинаковых проклаДОК СНИЖЭЕТ ННДЕЖНОСТЬ ГЕРМЕТНЗНЦНИ СИС темы. Целью изобретения является повышениеУказанная Цель достигается тем, что в поворотном соединении, включающем ниппель и корпус, соединенные полым болтом и уплотнительные прокладки, верхняя из которых расположена между головкой полого болта и ниппелем, а нижняя - между ниппелем и корпусной деталью, уплотни 10ТЕЛЬНЫе ПРОКЛВДКИ ВЫПОЛНЭНЫ ИЗ МЗТЕРНЗЛОБ РЗЗЛНЧНОЙ ПЛЭСТНЧНОСТН, ПРИЧЕМ ИЗ материала С бОЛЬШИМ МОДУЛЕМ ПЛНСТИЧНОСТИ ВЫПОЛНЭНЗ ВЕрХНЯ ПРОКЛЗДКВ.Верхняя уплотнительная прокладка может быть выполнена из отожженной меди, а нижняя из алюминия.На чертеже схематически изображено поворотное соединение.Поворотное соединение состоит из корпуса 1, ниппеля 2, имеющего вид полой сферы со срезаниыми плоскостями, полого болта и двух уплотнительных прокладок. Прокладка 4 выполнена из отожженной меди и установлена между полым болтом З и ниппелем 2, а прокладка 5 выполнена из алю миния и установлена между резьбовой бобышкой 1 и ниппелем 2.В ДЗННОМ ПОВОРОТНОМ СОВДННСННН МОДУЛЬ пластичности материала прокладки 4, работающей в условиях сжатия с поворотом,будет превышать модульпластичности материала прокладки 5, работающей в условиях сжатия. Это обеспечивает оптимальную деформацию прокладок по мере роста нагрузки, а следовательно, повышение герметичности соединения.Использование в поворотных соединениях прокладок с различной пластичностью позволяет повысить герметичиость системы.ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035. Москва. Ж-Зб, Раушсная наб. д. 4/5
