Аппарат транскраниальной стимуляции

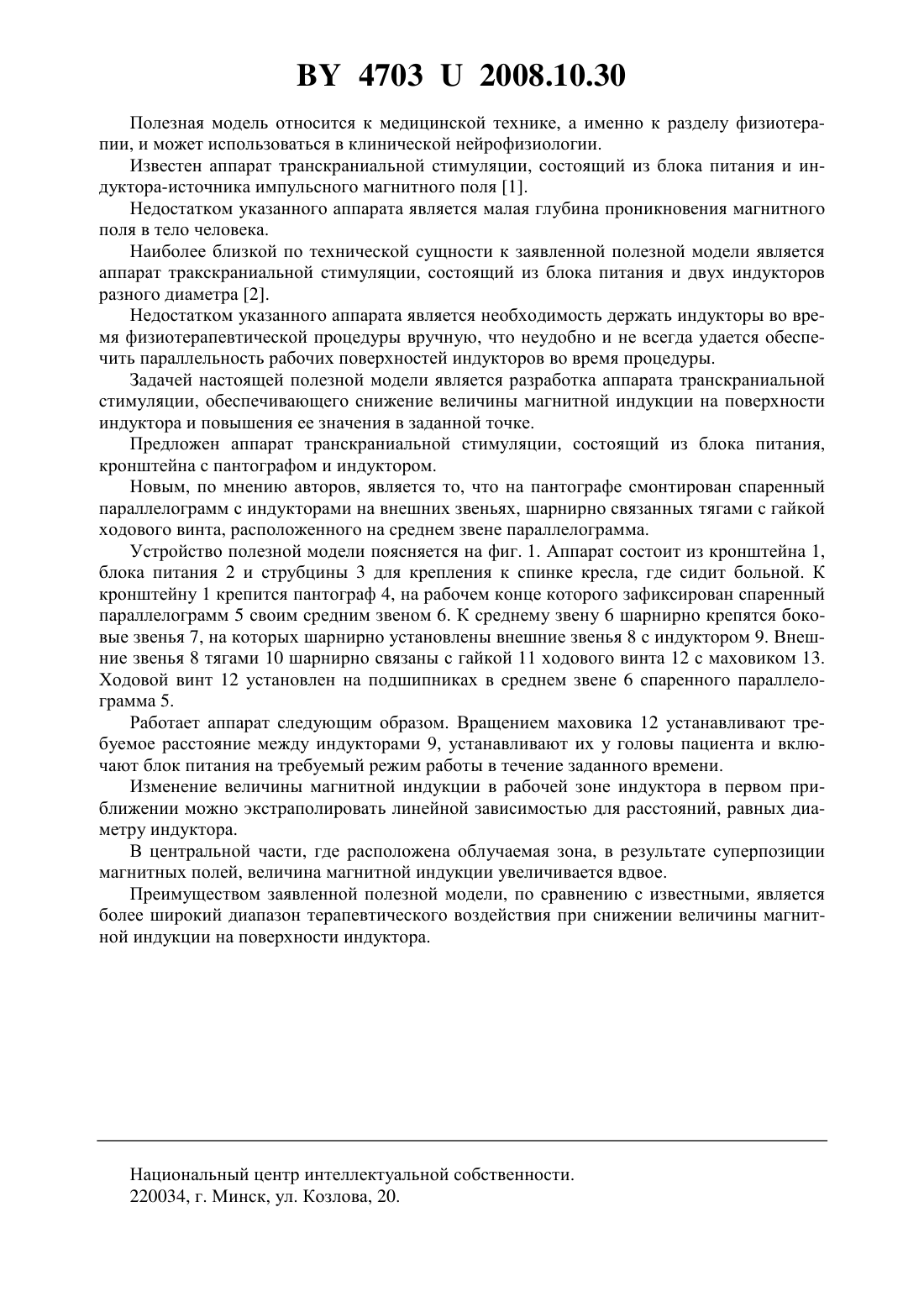

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научнопроизводственное объединение Научно-практический центр Национальной академии наук Беларуси по материаловедению(72) Авторы Говор Геннадий Антонович Дубровенский Владимир Михайлович Сазанович Андрей Георгиевич(73) Патентообладатель Государственное научно-производственное объединение Научно-практический центр Национальной академии наук Беларуси по материаловедению(57) Аппарат транскраниальной стимуляции, состоящий из блока питания, кронштейна с пантографом и индуктором, отличающийся тем, что на пантографе смонтирован спаренный параллелограмм с индукторами на внешних звеньях, шарнирно связанных тягами с гайкой ходового винта, расположенного на среднем звене параллелограмма.(56) 1. Патент США 617977081 600/13, 600/15,61 001/00. 2. Материалы международной научно-практической конференции Применение магнитных полей в медицине, 26-26 октября 2000 г. г. Оренбург / Под редакцией В.С. Улащика. - БелЦНМИ, 2001. - С. 21. 47032008.10.30 Полезная модель относится к медицинской технике, а именно к разделу физиотерапии, и может использоваться в клинической нейрофизиологии. Известен аппарат транскраниальной стимуляции, состоящий из блока питания и индуктора-источника импульсного магнитного поля 1. Недостатком указанного аппарата является малая глубина проникновения магнитного поля в тело человека. Наиболее близкой по технической сущности к заявленной полезной модели является аппарат тракскраниальной стимуляции, состоящий из блока питания и двух индукторов разного диаметра 2. Недостатком указанного аппарата является необходимость держать индукторы во время физиотерапевтической процедуры вручную, что неудобно и не всегда удается обеспечить параллельность рабочих поверхностей индукторов во время процедуры. Задачей настоящей полезной модели является разработка аппарата транскраниальной стимуляции, обеспечивающего снижение величины магнитной индукции на поверхности индуктора и повышения ее значения в заданной точке. Предложен аппарат транскраниальной стимуляции, состоящий из блока питания,кронштейна с пантографом и индуктором. Новым, по мнению авторов, является то, что на пантографе смонтирован спаренный параллелограмм с индукторами на внешних звеньях, шарнирно связанных тягами с гайкой ходового винта, расположенного на среднем звене параллелограмма. Устройство полезной модели поясняется на фиг. 1. Аппарат состоит из кронштейна 1,блока питания 2 и струбцины 3 для крепления к спинке кресла, где сидит больной. К кронштейну 1 крепится пантограф 4, на рабочем конце которого зафиксирован спаренный параллелограмм 5 своим средним звеном 6. К среднему звену 6 шарнирно крепятся боковые звенья 7, на которых шарнирно установлены внешние звенья 8 с индуктором 9. Внешние звенья 8 тягами 10 шарнирно связаны с гайкой 11 ходового винта 12 с маховиком 13. Ходовой винт 12 установлен на подшипниках в среднем звене 6 спаренного параллелограмма 5. Работает аппарат следующим образом. Вращением маховика 12 устанавливают требуемое расстояние между индукторами 9, устанавливают их у головы пациента и включают блок питания на требуемый режим работы в течение заданного времени. Изменение величины магнитной индукции в рабочей зоне индуктора в первом приближении можно экстраполировать линейной зависимостью для расстояний, равных диаметру индуктора. В центральной части, где расположена облучаемая зона, в результате суперпозиции магнитных полей, величина магнитной индукции увеличивается вдвое. Преимуществом заявленной полезной модели, по сравнению с известными, является более широкий диапазон терапевтического воздействия при снижении величины магнитной индукции на поверхности индуктора. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
