Штамп для пробивки отверстия в донной части полых заготовок

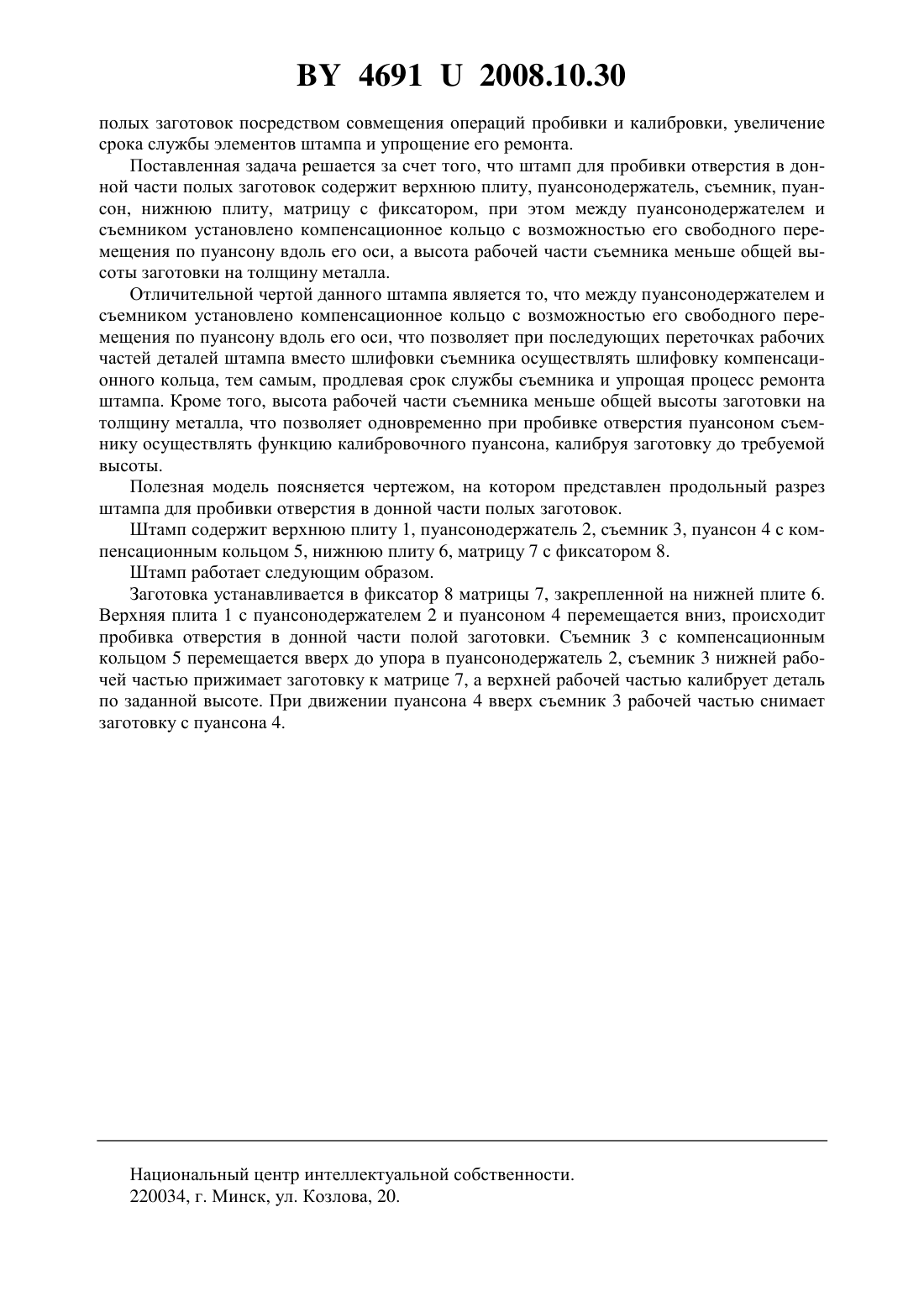

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ШТАМП ДЛЯ ПРОБИВКИ ОТВЕРСТИЯ В ДОННОЙ ЧАСТИ ПОЛЫХ ЗАГОТОВОК(71) Заявитель Открытое акционерное общество Белкард(72) Автор Лебедевич Владимир Иосифович(73) Патентообладатель Открытое акционерное общество Белкард(57) Штамп для пробивки отверстия в донной части полых заготовок, содержащий верхнюю плиту, пуансонодержатель, съемник, пуансон, нижнюю плиту, матрицу с фиксатором, отличающийся тем, что между пуансонодержателем и съемником установлено компенсационное кольцо с возможностью его свободного перемещения по пуансону вдоль его оси, а высота рабочей части съемника меньше общей высоты заготовки на толщину металла. Полезная модель относится к области обработки металлов давлением, а именно к штампам для пробивки отверстий в донной части полых заготовок, например каркасов уплотнительных колец. Наиболее близким к предложенному является штамп для пробивки отверстий на плоских поверхностях заготовок, прошедших вытяжку, отбортовку, рельефную штамповку или гибку. Штамп содержит верхнюю плиту, пуансонодержатель, съемник, пуансон, нижнюю плиту с матрицей, фиксатор для удерживания заготовок при пробивке 1. Данная конструкция штампа не позволяет производить пробивку отверстий без проведения дополнительных операций штамповки для получения деталей требуемой высоты. Задачей полезной модели является повышение производительности труда за счет расширения технологических возможностей штампа для пробивки отверстия в донной части 46912008.10.30 полых заготовок посредством совмещения операций пробивки и калибровки, увеличение срока службы элементов штампа и упрощение его ремонта. Поставленная задача решается за счет того, что штамп для пробивки отверстия в донной части полых заготовок содержит верхнюю плиту, пуансонодержатель, съемник, пуансон, нижнюю плиту, матрицу с фиксатором, при этом между пуансонодержателем и съемником установлено компенсационное кольцо с возможностью его свободного перемещения по пуансону вдоль его оси, а высота рабочей части съемника меньше общей высоты заготовки на толщину металла. Отличительной чертой данного штампа является то, что между пуансонодержателем и съемником установлено компенсационное кольцо с возможностью его свободного перемещения по пуансону вдоль его оси, что позволяет при последующих переточках рабочих частей деталей штампа вместо шлифовки съемника осуществлять шлифовку компенсационного кольца, тем самым, продлевая срок службы съемника и упрощая процесс ремонта штампа. Кроме того, высота рабочей части съемника меньше общей высоты заготовки на толщину металла, что позволяет одновременно при пробивке отверстия пуансоном съемнику осуществлять функцию калибровочного пуансона, калибруя заготовку до требуемой высоты. Полезная модель поясняется чертежом, на котором представлен продольный разрез штампа для пробивки отверстия в донной части полых заготовок. Штамп содержит верхнюю плиту 1, пуансонодержатель 2, съемник 3, пуансон 4 с компенсационным кольцом 5, нижнюю плиту 6, матрицу 7 с фиксатором 8. Штамп работает следующим образом. Заготовка устанавливается в фиксатор 8 матрицы 7, закрепленной на нижней плите 6. Верхняя плита 1 с пуансонодержателем 2 и пуансоном 4 перемещается вниз, происходит пробивка отверстия в донной части полой заготовки. Съемник 3 с компенсационным кольцом 5 перемещается вверх до упора в пуансонодержатель 2, съемник 3 нижней рабочей частью прижимает заготовку к матрице 7, а верхней рабочей частью калибрует деталь по заданной высоте. При движении пуансона 4 вверх съемник 3 рабочей частью снимает заготовку с пуансона 4. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
