Штамп последовательного действия для изготовления стопорных колец

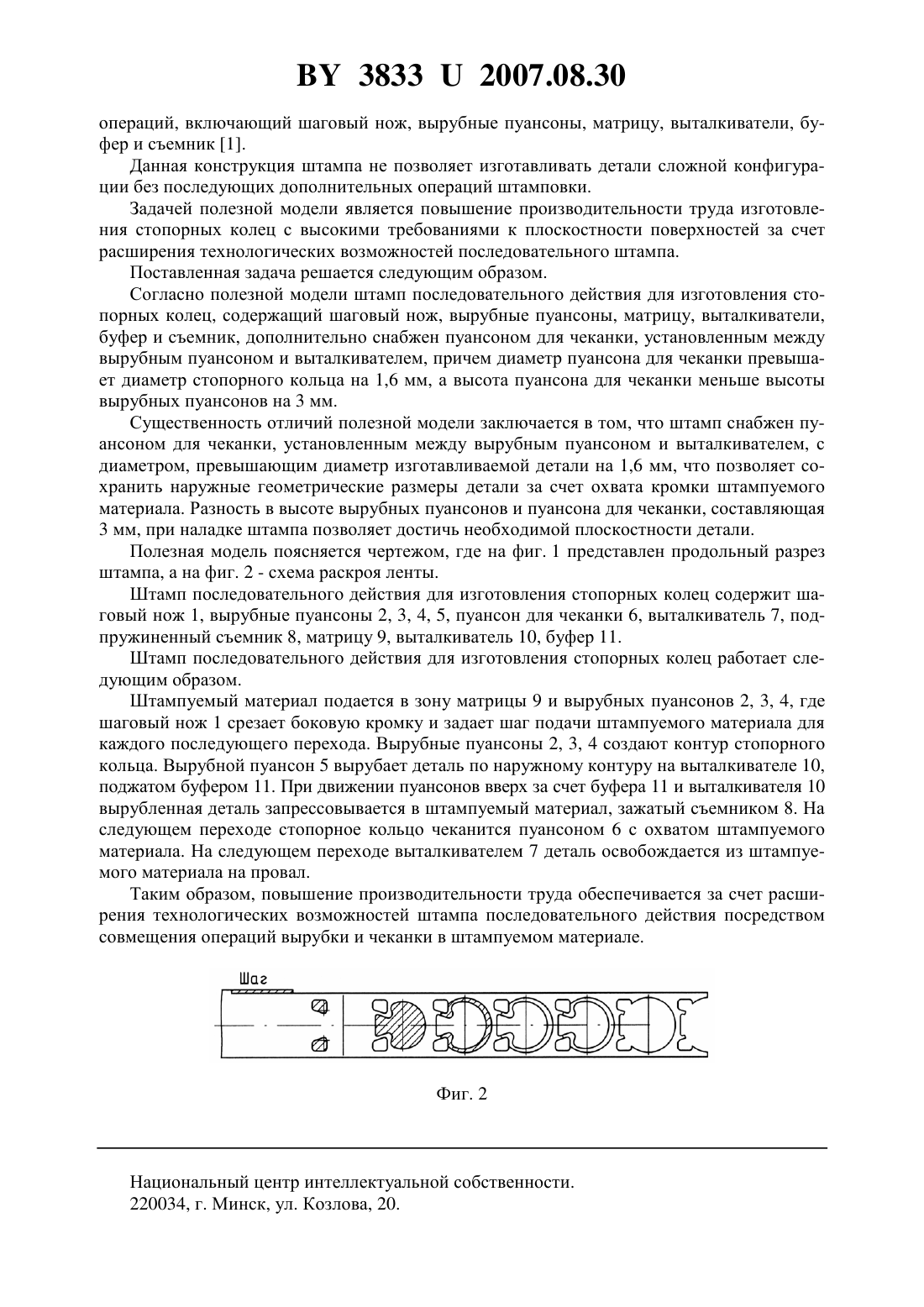

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ШТАМП ПОСЛЕДОВАТЕЛЬНОГО ДЕЙСТВИЯ ДЛЯ ИЗГОТОВЛЕНИЯ СТОПОРНЫХ КОЛЕЦ(71) Заявитель Открытое акционерное общество Белкард(72) Автор Лебедевич Владимир Иосифович(73) Патентообладатель Открытое акционерное общество Белкард(57) Штамп последовательного действия для изготовления стопорных колец, содержащий шаговый нож, вырубные пуансоны, матрицу, выталкиватели, буфер и съемник, отличающийся тем, что он дополнительно снабжен пуансоном для чеканки, установленным между вырубным пуансоном и выталкивателем, причем диаметр пуансона для чеканки превышает диаметр стопорного кольца на 1,6 мм, а высота пуансона для чеканки меньше высоты вырубных пуансонов на 3 мм. Фиг. 1 Полезная модель относится к обработке металлов давлением, а именно к штампам последовательного действия для изготовления деталей с высокими требованиями к плоскостности поверхностей, например стопорных колец. Наиболее близким к предложенному является штамп последовательного действия для вырезки деталей из ленты по наружному контуру и последующих формоизменяющих 38332007.08.30 операций, включающий шаговый нож, вырубные пуансоны, матрицу, выталкиватели, буфер и съемник 1. Данная конструкция штампа не позволяет изготавливать детали сложной конфигурации без последующих дополнительных операций штамповки. Задачей полезной модели является повышение производительности труда изготовления стопорных колец с высокими требованиями к плоскостности поверхностей за счет расширения технологических возможностей последовательного штампа. Поставленная задача решается следующим образом. Согласно полезной модели штамп последовательного действия для изготовления стопорных колец, содержащий шаговый нож, вырубные пуансоны, матрицу, выталкиватели,буфер и съемник, дополнительно снабжен пуансоном для чеканки, установленным между вырубным пуансоном и выталкивателем, причем диаметр пуансона для чеканки превышает диаметр стопорного кольца на 1,6 мм, а высота пуансона для чеканки меньше высоты вырубных пуансонов на 3 мм. Существенность отличий полезной модели заключается в том, что штамп снабжен пуансоном для чеканки, установленным между вырубным пуансоном и выталкивателем, с диаметром, превышающим диаметр изготавливаемой детали на 1,6 мм, что позволяет сохранить наружные геометрические размеры детали за счет охвата кромки штампуемого материала. Разность в высоте вырубных пуансонов и пуансона для чеканки, составляющая 3 мм, при наладке штампа позволяет достичь необходимой плоскостности детали. Полезная модель поясняется чертежом, где на фиг. 1 представлен продольный разрез штампа, а на фиг. 2 - схема раскроя ленты. Штамп последовательного действия для изготовления стопорных колец содержит шаговый нож 1, вырубные пуансоны 2, 3, 4, 5, пуансон для чеканки 6, выталкиватель 7, подпружиненный съемник 8, матрицу 9, выталкиватель 10, буфер 11. Штамп последовательного действия для изготовления стопорных колец работает следующим образом. Штампуемый материал подается в зону матрицы 9 и вырубных пуансонов 2, 3, 4, где шаговый нож 1 срезает боковую кромку и задает шаг подачи штампуемого материала для каждого последующего перехода. Вырубные пуансоны 2, 3, 4 создают контур стопорного кольца. Вырубной пуансон 5 вырубает деталь по наружному контуру на выталкивателе 10,поджатом буфером 11. При движении пуансонов вверх за счет буфера 11 и выталкивателя 10 вырубленная деталь запрессовывается в штампуемый материал, зажатый съемником 8. На следующем переходе стопорное кольцо чеканится пуансоном 6 с охватом штампуемого материала. На следующем переходе выталкивателем 7 деталь освобождается из штампуемого материала на провал. Таким образом, повышение производительности труда обеспечивается за счет расширения технологических возможностей штампа последовательного действия посредством совмещения операций вырубки и чеканки в штампуемом материале. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
