Устройство контроля функционирования тепловых пожарных извещателей

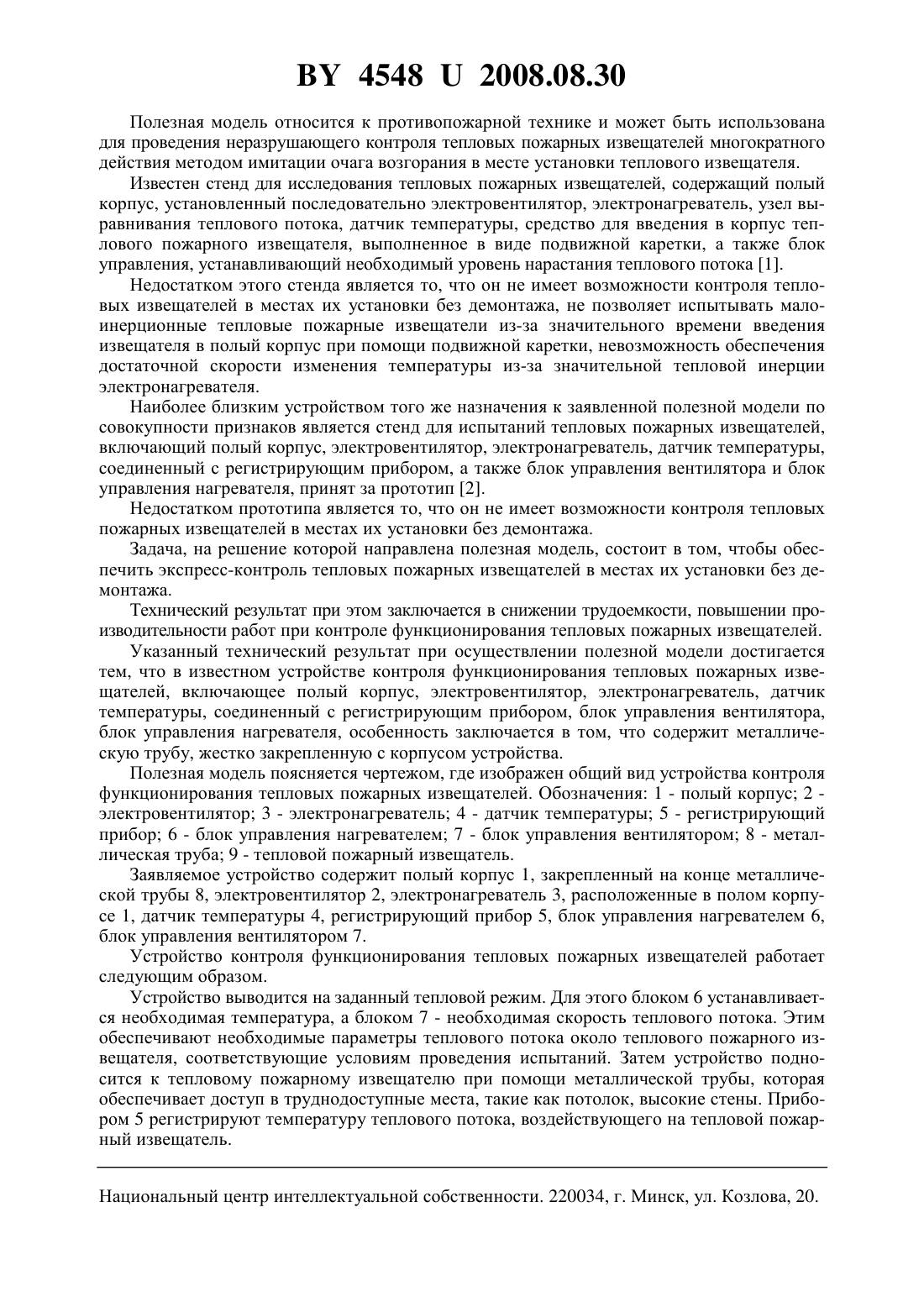

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО КОНТРОЛЯ ФУНКЦИОНИРОВАНИЯ ТЕПЛОВЫХ ПОЖАРНЫХ ИЗВЕЩАТЕЛЕЙ(71) Заявитель Учреждение Брестское областное управление Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Гомон Михаил Михайлович Якимук Валерий Петрович Шляхов Александр Анатольевич(73) Патентообладатель Учреждение Брестское областное управление Министерства по чрезвычайным ситуациям Республики Беларусь(57) Устройство контроля функционирования тепловых пожарных извещателей, включающее полый корпус, электровентилятор, электронагреватель, датчик температуры, соединенный с регистрирующим прибором, блок управления вентилятора, блок управления нагревателя, отличающееся тем, что дополнительно содержит металлическую трубу, жестко закрепленную с корпусом устройства. 45482008.08.30 Полезная модель относится к противопожарной технике и может быть использована для проведения неразрушающего контроля тепловых пожарных извещателей многократного действия методом имитации очага возгорания в месте установки теплового извещателя. Известен стенд для исследования тепловых пожарных извещателей, содержащий полый корпус, установленный последовательно электровентилятор, электронагреватель, узел выравнивания теплового потока, датчик температуры, средство для введения в корпус теплового пожарного извещателя, выполненное в виде подвижной каретки, а также блок управления, устанавливающий необходимый уровень нарастания теплового потока 1. Недостатком этого стенда является то, что он не имеет возможности контроля тепловых извещателей в местах их установки без демонтажа, не позволяет испытывать малоинерционные тепловые пожарные извещатели из-за значительного времени введения извещателя в полый корпус при помощи подвижной каретки, невозможность обеспечения достаточной скорости изменения температуры из-за значительной тепловой инерции электронагревателя. Наиболее близким устройством того же назначения к заявленной полезной модели по совокупности признаков является стенд для испытаний тепловых пожарных извещателей,включающий полый корпус, электровентилятор, электронагреватель, датчик температуры,соединенный с регистрирующим прибором, а также блок управления вентилятора и блок управления нагревателя, принят за прототип 2. Недостатком прототипа является то, что он не имеет возможности контроля тепловых пожарных извещателей в местах их установки без демонтажа. Задача, на решение которой направлена полезная модель, состоит в том, чтобы обеспечить экспресс-контроль тепловых пожарных извещателей в местах их установки без демонтажа. Технический результат при этом заключается в снижении трудоемкости, повышении производительности работ при контроле функционирования тепловых пожарных извещателей. Указанный технический результат при осуществлении полезной модели достигается тем, что в известном устройстве контроля функционирования тепловых пожарных извещателей, включающее полый корпус, электровентилятор, электронагреватель, датчик температуры, соединенный с регистрирующим прибором, блок управления вентилятора,блок управления нагревателя, особенность заключается в том, что содержит металлическую трубу, жестко закрепленную с корпусом устройства. Полезная модель поясняется чертежом, где изображен общий вид устройства контроля функционирования тепловых пожарных извещателей. Обозначения 1 - полый корпус 2 электровентилятор 3 - электронагреватель 4 - датчик температуры 5 - регистрирующий прибор 6 - блок управления нагревателем 7 - блок управления вентилятором 8 - металлическая труба 9 - тепловой пожарный извещатель. Заявляемое устройство содержит полый корпус 1, закрепленный на конце металлической трубы 8, электровентилятор 2, электронагреватель 3, расположенные в полом корпусе 1, датчик температуры 4, регистрирующий прибор 5, блок управления нагревателем 6,блок управления вентилятором 7. Устройство контроля функционирования тепловых пожарных извещателей работает следующим образом. Устройство выводится на заданный тепловой режим. Для этого блоком 6 устанавливается необходимая температура, а блоком 7 - необходимая скорость теплового потока. Этим обеспечивают необходимые параметры теплового потока около теплового пожарного извещателя, соответствующие условиям проведения испытаний. Затем устройство подносится к тепловому пожарному извещателю при помощи металлической трубы, которая обеспечивает доступ в труднодоступные места, такие как потолок, высокие стены. Прибором 5 регистрируют температуру теплового потока, воздействующего на тепловой пожарный извещатель. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
