Опалубка

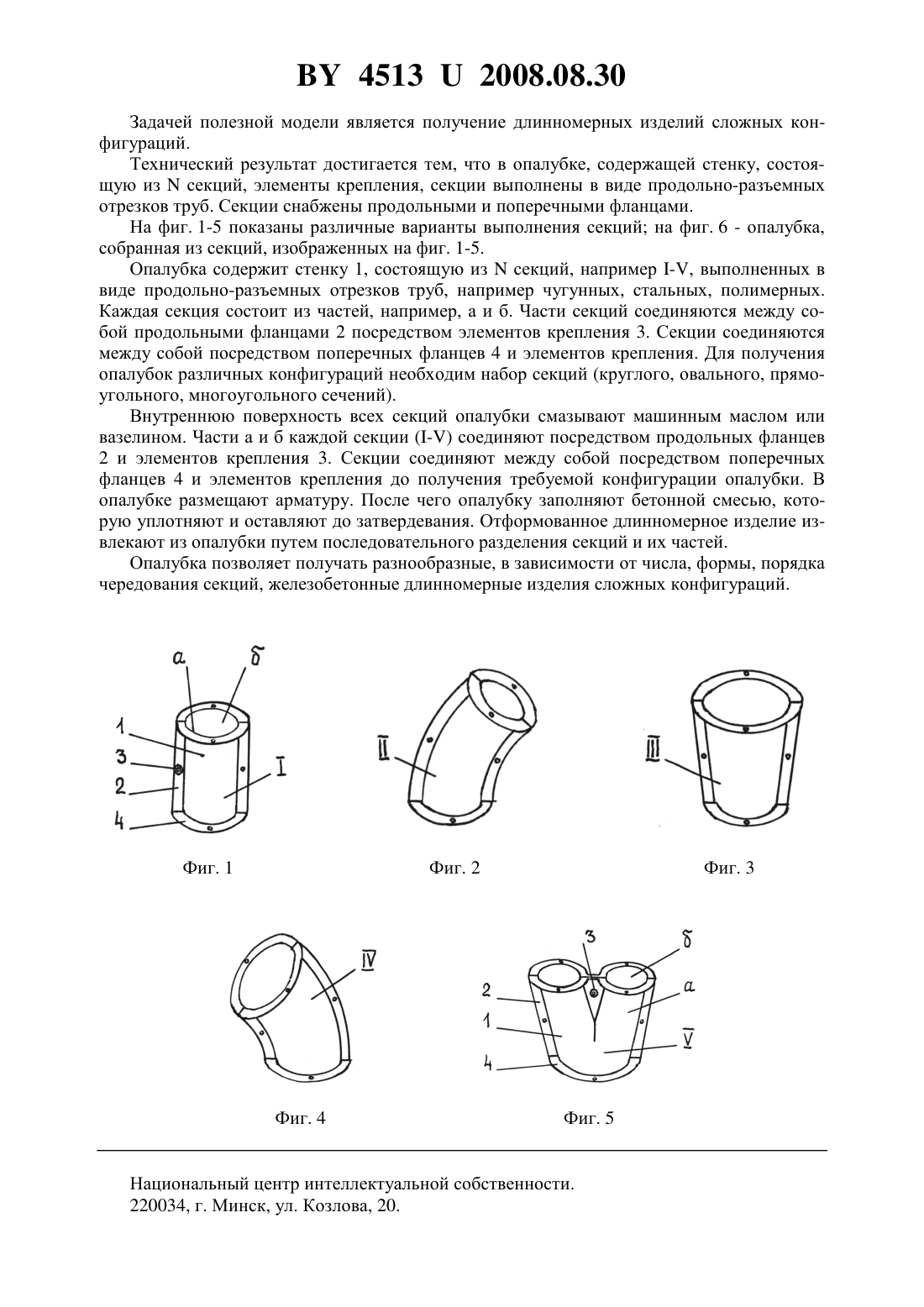

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Щепочкина Юлия Алексеевна(72) Автор Щепочкина Юлия Алексеевна(73) Патентообладатель Щепочкина Юлия Алексеевна(57) 1. Опалубка, содержащая стенку, состоящую изсекций, элементы крепления, отличающаяся тем, что секции выполнены в виде продольно-разъемных отрезков труб. 2. Опалубка по п. 1, отличающаяся тем, что секции снабжены продольными и поперечными фланцами. Фиг. 6 Полезная модель относится к приспособлениям для изготовления длинномерных изделий, главным образом железобетонных, используемых преимущественно в монументальном искусстве. Известна опалубка, содержащая стенку, элементы крепления 1. Известна также опалубка, содержащая стенку, состоящую изсекций, элементы крепления 2. Такие опалубки не предназначены для получения длинномерных изделий сложных конфигураций. 45132008.08.30 Задачей полезной модели является получение длинномерных изделий сложных конфигураций. Технический результат достигается тем, что в опалубке, содержащей стенку, состоящую изсекций, элементы крепления, секции выполнены в виде продольно-разъемных отрезков труб. Секции снабжены продольными и поперечными фланцами. На фиг. 1-5 показаны различные варианты выполнения секций на фиг. 6 - опалубка,собранная из секций, изображенных на фиг. 1-5. Опалубка содержит стенку 1, состоящую изсекций, например -, выполненных в виде продольно-разъемных отрезков труб, например чугунных, стальных, полимерных. Каждая секция состоит из частей, например, а и б. Части секций соединяются между собой продольными фланцами 2 посредством элементов крепления 3. Секции соединяются между собой посредством поперечных фланцев 4 и элементов крепления. Для получения опалубок различных конфигураций необходим набор секций (круглого, овального, прямоугольного, многоугольного сечений). Внутреннюю поверхность всех секций опалубки смазывают машинным маслом или вазелином. Части а и б каждой секции (-) соединяют посредством продольных фланцев 2 и элементов крепления 3. Секции соединяют между собой посредством поперечных фланцев 4 и элементов крепления до получения требуемой конфигурации опалубки. В опалубке размещают арматуру. После чего опалубку заполняют бетонной смесью, которую уплотняют и оставляют до затвердевания. Отформованное длинномерное изделие извлекают из опалубки путем последовательного разделения секций и их частей. Опалубка позволяет получать разнообразные, в зависимости от числа, формы, порядка чередования секций, железобетонные длинномерные изделия сложных конфигураций. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
