Опалубка для возведения стен

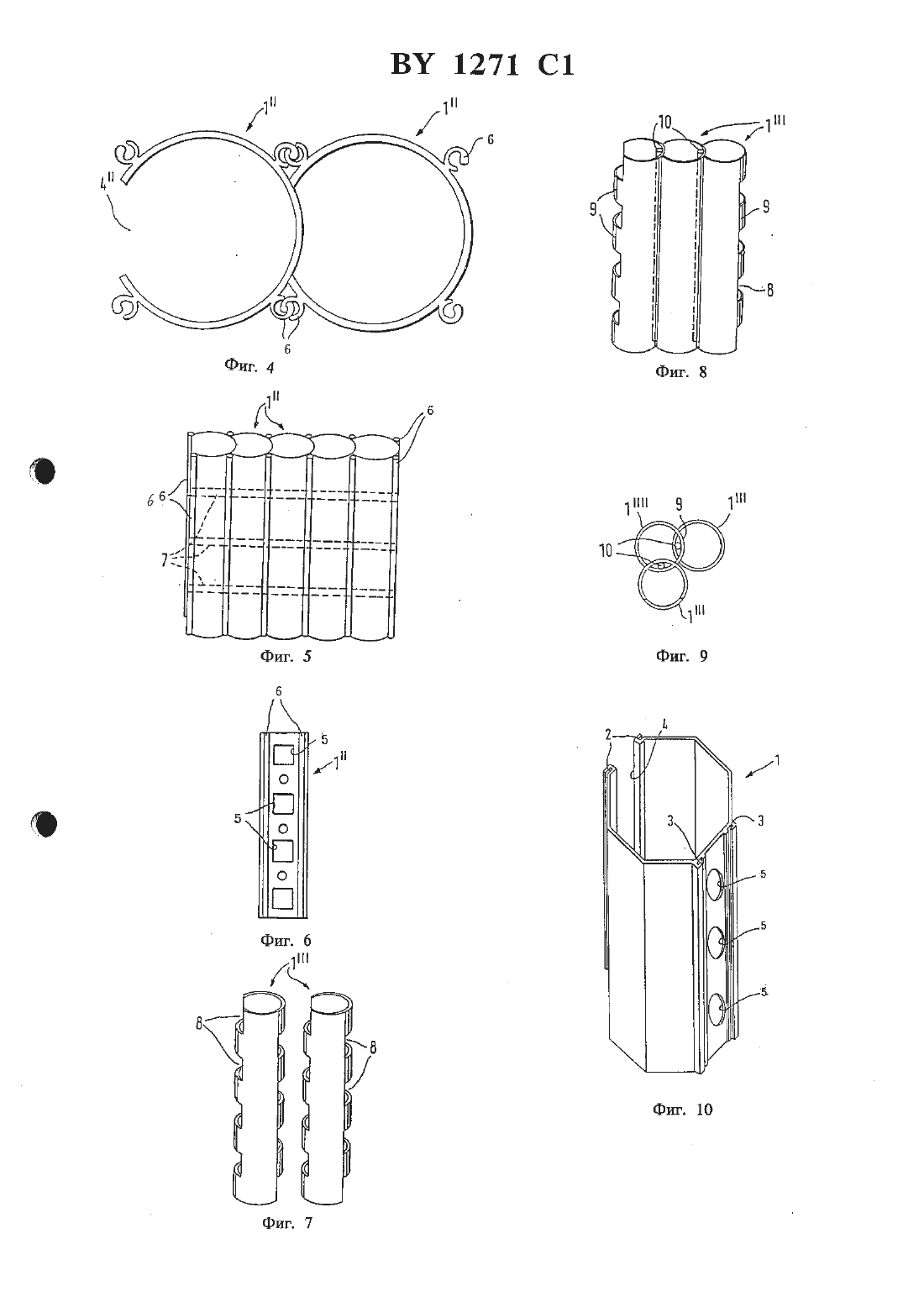

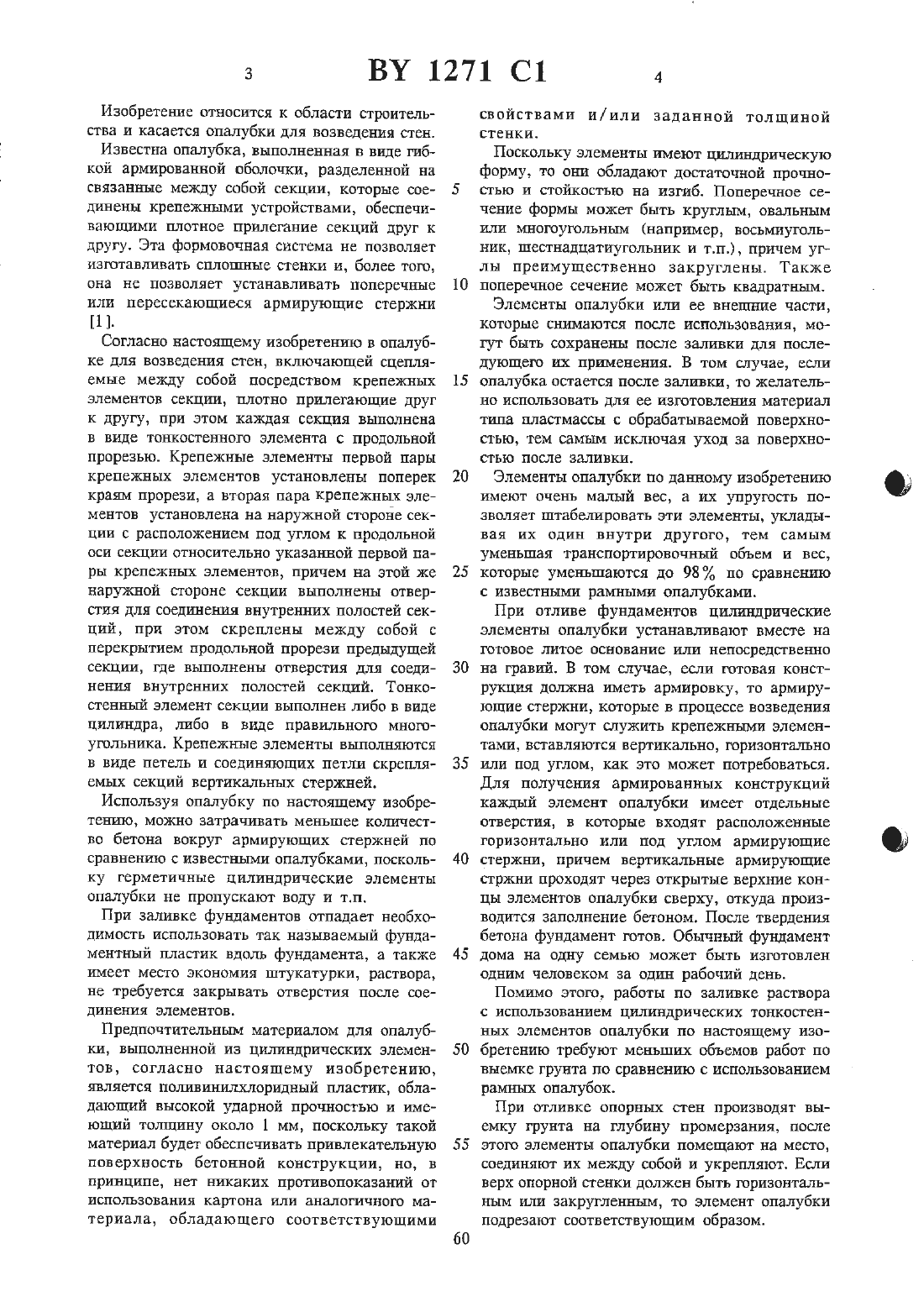

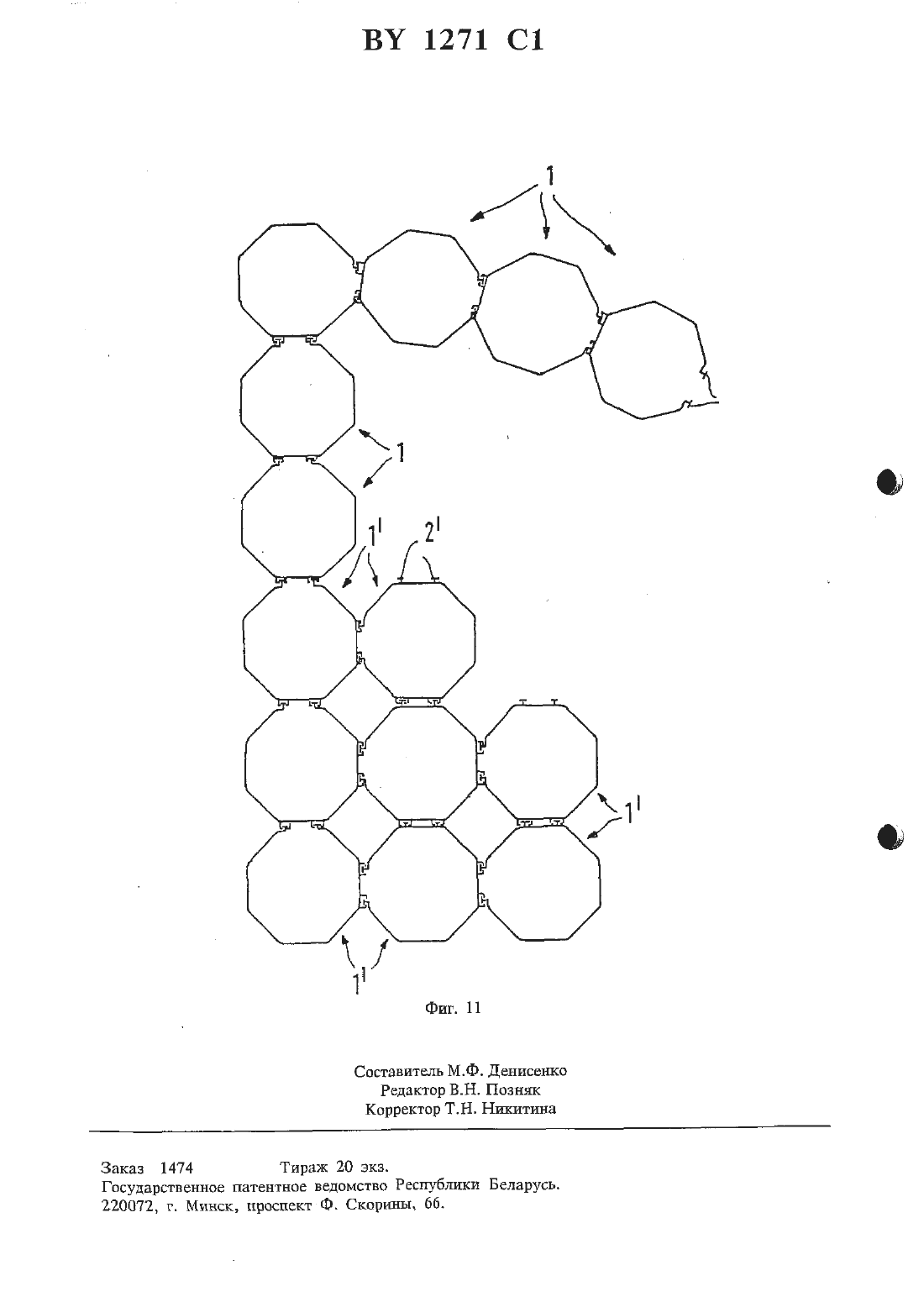

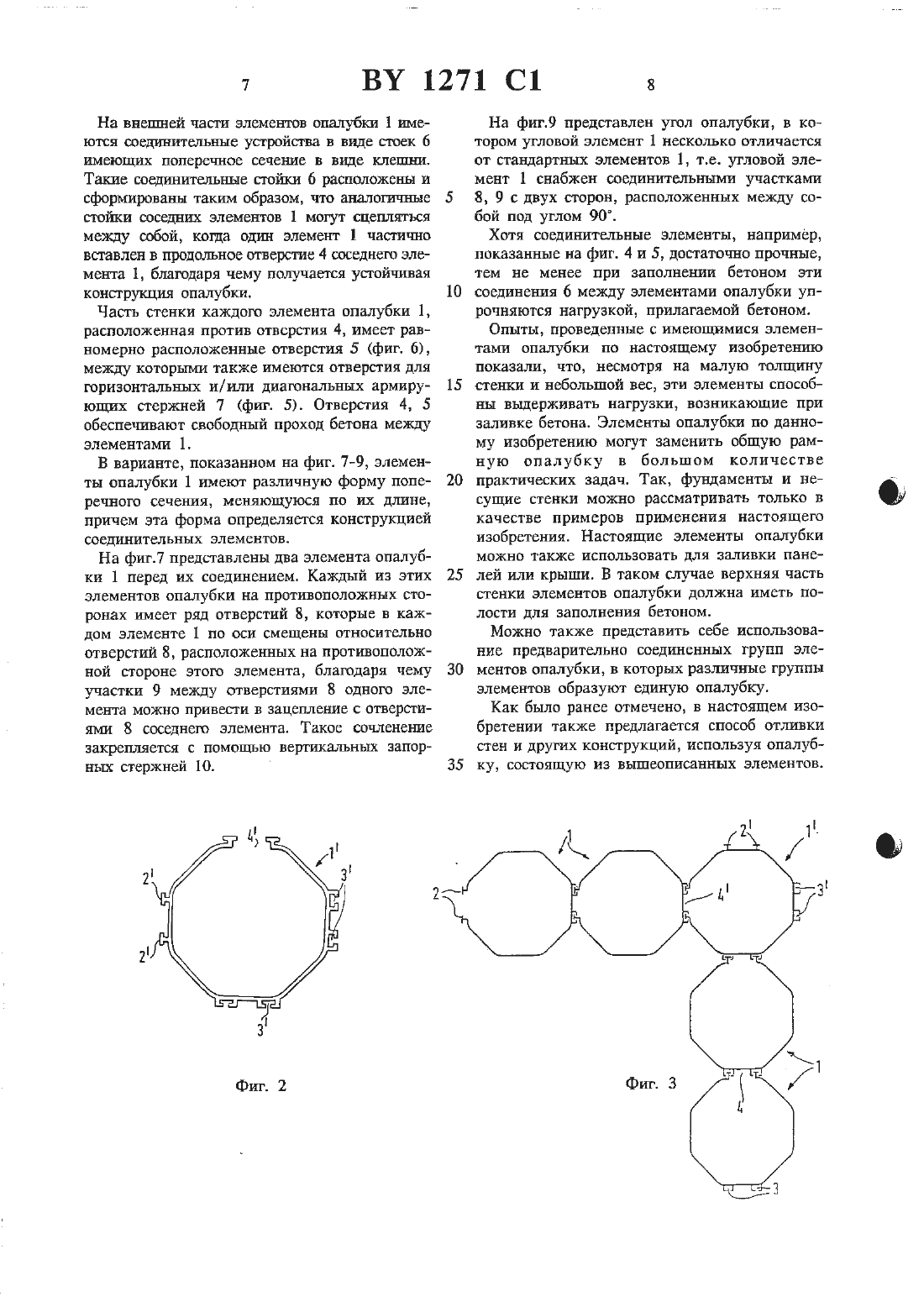

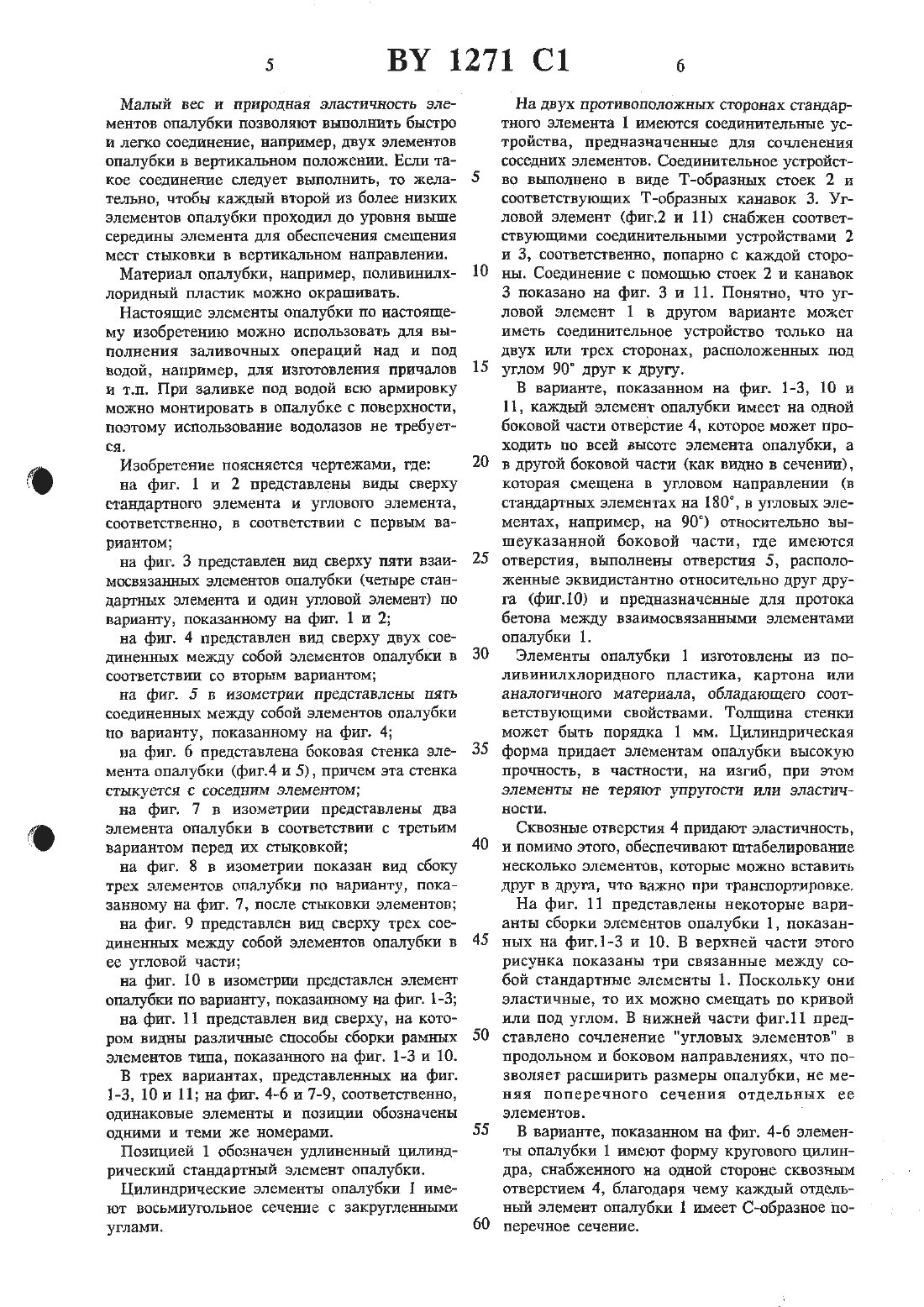

Изобретение относится к области строительства и касается опалубки для возведения стен.Известна опалубка, выполненная в виде гибкой армированной оболочки, разделенной на связанные между собой секции, которые соединены крепежными устройствами, обеспечивающими плотное прилегание секций друг к другу. Эта формовочная система не позволяет изготавливать сплошные стенки и, более того,она не позволяет устанавливать поперечные или пересекающиеся армирующие стержни 1 1 Согласно настоящему изобретению в опалубке для возведения стен, включающей сцепляемые между собой посредством крепежных элементов секции, плотно прилегающие ДРУГ к другу, при этом каждая секция выполнена в виде тонкостенного элемента с продольной прорезью. Крепежные элементы первой пары крепежных элементов установлены поперек краям прорези, а вторая пара крепежных элементов установлена на наружной стороне секции с расположением под углом к продольной оси секции относительно указанной первой пары крепежных элементов, причем на этой же наружной стороне секции выполнены отверстия для соединения внутренних полостей секций, при этом скреплены между собой с перекрытием продольной прорези предыдущей секции, где выполнены отверстия для соединения внутренних полостей секций. Тонкостенный элемент секции выполнен либо в виде цилиндра, либо в виде правильного многоугольника. Крепежные элементы выполняются в виде петель и соединяющих петли скрепляемых секций вертикальных стержней.Используя опалубку по настоящему изобретению, можно затрачивать меньшее количество бетона вокруг армирующих стержней по сравнению с известными опалубками поскольку герметичные цилиндрические элементы опалубки не пропускают воду и т.п.При заливке фУНдаментов отпадает необходимость использовать так называемый фундаментный пластик вдоль фундамента, а также имеет место экономия штукатурки, раствора,не требуется закрывать отверстия после соединения элементов.Предпочтительным материалом для опалубки, выполненной из цилиндрических элементов, согласно настоящему изобретению,является поливинилхлоридный пластик, обладающий высокой ударной прочностью и имеющий толщину около 1 мм, поскольку такой материал будет обеспечивать привлекательную поверхность бетонной конструкции, но, в принципе, нет никаких противопоказаний от использования картона или аналогичного материала, обладающего соответствующимиПоскольку элементы имеют цилиндрическую форму, то они обладают достаточной прочностью и стойкостью на изгиб. Поперечное сечение формы может быть круглым, овальным или многоугольным (например, восьмиугольник, шестнадцатиуголъник и т.п.), причем увлы преимущественно закруглены. Также поперечное сечение может быть квадратным.Элементы опалубки или ее внешние части,которые снимаются после использования, могут быть сохранены после заливки для последующего их применения. В том случае, если опалубка остается после заливки, то желательно использовать для ее изштовления материал типа пластмассы с обрабатываемой поверхностью, тем самьш исключая уход за поверхностью после заливки.Элементы опалубки по данному изобретению имеют очень малый вес, а их упругость позволяет штабелировать эти элементы, укладывая их один внутри другого, тем самым уменьшая транспортировочный объем и вес,которые уменьшаются до 98 по сравнению с известными рамными опалубками.При отливе фундаментов цилиндрические элементы опалубки устанавливают вместе на готовое литое основание или непосредственно на гравий. В том случае, если готовая конструкция должна иметь армировку, то армирующие стержни, которые в процессе возведения опалубки могут служить крепежными элементами, вставляются вертикально, горизонтально или под углом, как это может потребоваться. Для получения армированных конструкций каждый элемент опалубки имеет отдельные отверстия, в которые входят расположенные горизонтально или под углом армирующие стержни, причем вертикальные армирующие стржни проходят через открытые верхние концы элементов опалубки сверху, откуда производится заполнение бетоном. После твердения бетона фундамент потов. Обычный фундамент дома на одну семью может быть изготовлен одним человеком за один рабочий день.Помимо этого, работы по заливке раствора с использованием цилиндрических тонкостенных элементов опалубки по настоящему изобретешпо требуют меньших объемов работ по выемке грунта по сравнению с использованием рамных опалубок.При отливке опорных стен производят выемку грунта на глубину промерзания, после этого элементы опалубки помещают на место,соединяют их между собой и укрепляют. Если верх опорной стенки должен быть горизонтальным или закругленным, то элемент опалубки подрезают соответствующим образом.Малый вес и природная эластичность элементов опалубки позволяют выполнить быстро и легко соединение, например, двух элементов опалубки в вертикальном положении. Если такое соединение следует выполнить, то желательно, чтобы кажцый второй из более низких элементов опалубки проходил до уровня выше середины элемента для обеспечения смещения мест стыковки в вертикальном направлении.Материал опалубки, например, поливинилхлоридный пластик можно окрашивать.Настоящие элементы опалубки по настоящему изобретению можно использовать для выволнения заливочных операций над и под водой, например, для изготовления причалов и т.п. При заливке под водой всю армировку можно монтировать в опалубке с поверхности,поэтому использование водолазов не требуется.на фиг. 1 и 2 представлены виды сверху стандартного элемента и углового элемента,соответственно, в соответствии с первым вариантомна фиг. 3 представлен вид сверху пяти взаимосвязанных элементов опалубки (четыре стандартных элемента и один угловой элемент) по варианту, показанному на фиг. 1 И 2на фиг. 4 представлен вид сверху двух соединенных между собой элементов опалубки в соответствии со вторым вариантомна фиг. 5 в Изометрия представлены пять соединенных между собой элементов опалубки по варианту, показанному на фиг. 4на фиг. 6 представлена боковая стенка элемента опалубки (фиг.4 и 5), причем эта стенка стыкуется с соседним элементомна фиг. 7 в изометрии представлены два элемента опалубки в соответствии с третьим вариантом перед их стыковкойна фиг. 8 в изометрии показан вид сбоку трех элементов опалубки по варианту, показанному на фиг. 7, после стыковки элементовна фиг. 9 представлен вид сверху трех соединенных между собой элементов опалубки в ее угловой частина фиг. 10 в изомегрии представлен элемент опалубки по варианту, показавшему на фиг. 1-3на фиг. 11 представлен вид сверху, на котором видны различные способы сборки рамных элементов типа, показанного на фиг. 1-3 и 10.В трех вариантах, представленных на фиг. 1-3, 10 и 11 на фиг. 4-6 и 7-9, соответственно,одинаковые элементы и позиции обозначены одними и теми же номерами.позицией 1 обозначен удлиненный цилиндрический стандартный элемент опалубки.Цилиндрические элементы опалубки 1 имеют восьмиугольное сечение с закругленными углами.На двух противоположных сторонах стандартного элемента 1 имеются соединительные устройства, предназначенные для сочленения соседних элементов. Соединительное устройство выполнено в виде Т-образных стоек 2 и соответствующих Т-образных канавок 3. Угловой элемент (фиг.2 и 11) снабжен соответствующими соединительными устройствами 2 и 3, соответственно, попарно с каждой стороны. Соединение с помощью стоек 2 и канавок З показано на фиг. 3 и 11. Понятно, что угловой элемент 1 в другом варианте может иметь соединительное устройство только на двух или трех сторонах, расположенных под углом 90 друг к другу.В варианте, показанном на фиг. 1-3, 10 и 11, каждый элемент опалубки имеет на одной боковой части отверстие 4, которое может проходить по всей высоте элемента опалубки, а в дРУгой боковой части (как видно в сечении),которая смещена в угловом направлении (в стандартных элементах на 180, в угловых элементах, например, на 90) относительно вышеуказанной боковой части, где имеются отверстия, выполнены отверстия 5, расположенные эквидистантно относительно ДРУГ ДРУ га (фиг.1 О) и предназначенные для протока бетона между взаимосвязанными элементами опалубки 1.Элементы опалубки 1 изготовлены из поливинилхлоридного пластика, картона или аналогичного материала, обладающего соответствующими свойствами. Толщина стенки может быть порядка 1 мм. цилиндрическая форма придает элементам опалубки высокую прочность, в частности, на изгиб, при этом элементы не теряют упругости или эластичности.Сквозные отверстия 4 придают эластичность,и помимо этого, обеспечивают штабелирование несколько элементов, которые можно вставить друг в друга, что важно при транспортировке, На фиг. 11 представлены некоторые варианты сборки элементов опалубки 1, показанных на фигД-З и 10. В верхней части этого рисунка показаны три связанные между собой стандартные элементы 1. Поскольку они эластичные, то их можно смещать по кривой или под углом. В нижней части фиг.11 представлено сочленение угловых элементов в продольном и боковом направлениях, что позволяет расширить размеры опалубки, не меняя поперечного сечения отдельных ее элементов.В варианте, показанном на фиг. 4-6 элементы опалубки 1 имеют форму кругового цилиндра, снабженного на одной стороне сквозным отверстием 4, благодаря чему каждый отдельный элемент опалубки 1 имеет С-образное поперечное сечение.На внешней части элементов опалубки 1 имеются соединительные устройства в виде стоек 6 имеющих поперечное сечение в виде клешни. Такие соединительные стойки 6 расположены и сформированы таким образом, что аналогичные стогпси соседних элементов 1 могут сцепляться между собой, когда одшг элемент 1 частично вставлен в продольное отверстие 4 соседнего элемента 1, благодаря чему получается устойчивая конструкция опалубгш.Часть стенки каждою элемента опалубки 1,расположенная против отверстия 4, имеет равномерно расположенные отверстия 5 (фиг. б),между которыми также имеются отверстия для горизонтальных и/или диагональных армирующих стержней 7 (фиг. 5). Отверстия 4, 5 обеспечивают свободный проход бетона между элементами 1.В варианте, показанном на фиг. 7-9, элементы опалубки 1 имеют различную форму поперечного сечения, меняющуюся по их длине,причем эта форма определяется конструкцией соединительных элементов.На фит.7 представлены два элемента опалубки 1 перед их соединением. Каждый из этих элементов опалубки на противоположных сторонах имеет ряд отверстий 8, которые в каждом элементе 1 по оси смещены относительно отверстий 8, расположенных на противоположной стороне этого элемента, благодаря чему участки 9 между отверстиями 8 одного элемента можно привести в зацеплегше с отверстиями 8 соседнего элемента. Такое сочленение закрепляется с помощью вертикальных запорных стержней 10.На фиг.9 представлен угол опалубки, в котором угловой элемент 1 несколько отличается от стандартных элементов 1, т.е. угловой элемент 1 снабжен соединительными участками 8, 9 с двух сторон, расположенных между собой под углом 90.Хотя соединительные элементы, например,показанные на фиг. 4 и 5, достаточно прочные,тем не менее при заполнении бетоном эти соединения 6 между элементами опалубки упрочняются нагрузкой, прилагаемой бетоном.Опыты, проведенные с имеющимися элементами опалубки по настоящему изобретению показали, что, несмотря на малую толщину стенки и небольшой вес, эти элементы способны выдерживать нагрузки, возникающие при заливке бетона. Элементы опалубки по данному изобретению могут заменить общую рамную опалубку в большом количестве практических задач. Так, фундаменты и несущие стенки можно рассматривать только в качестве примеров применения настоящего изобретения. Настоящие элементы опалубки можно также использовать для заливки панелей или крыши. В таком случае верхняя часть стенки элементов опалубки должна иметь полости для заполнения бетоном.Можно также представить себе использование предварительно соединенных трупп элементов опалубки, в которых различные группы элементов образуют единую опалубку.Как было ранее отмечено, в настоящем изобретении также предлагается способ отливки стен и ДРУГИХ конструкций, используя опалуб Ку, СОСТОЯЩУЮ ИЗ ВЫШЕОПИСВННЫХ ЭЛЕМЕНТОВ.
