Мешалка
Текст

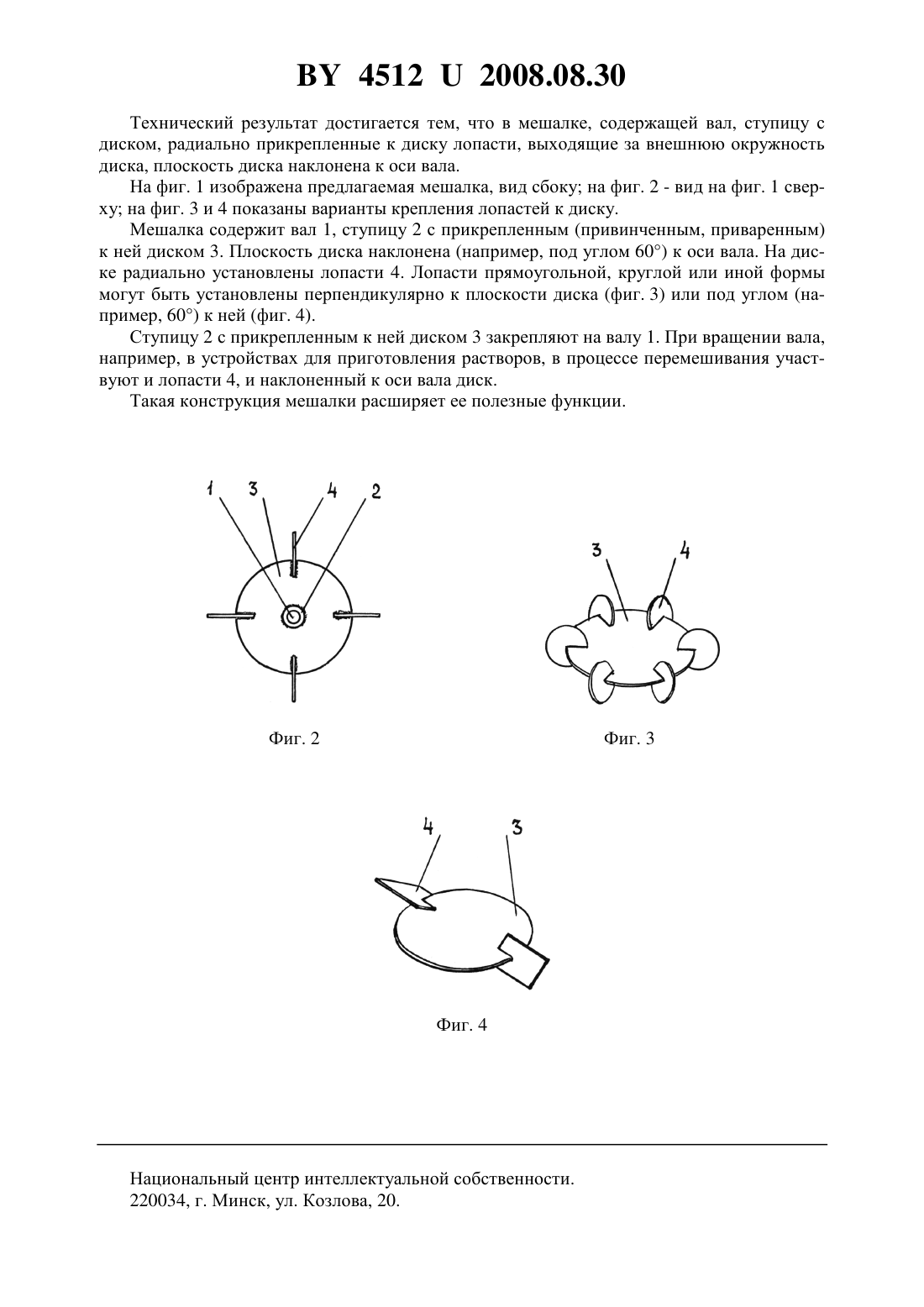

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Щепочкина Юлия Алексеевна(72) Автор Щепочкина Юлия Алексеевна(73) Патентообладатель Щепочкина Юлия Алексеевна(57) Мешалка, содержащая вал, ступицу с диском, радиально прикрепленные к диску лопасти, выходящие за внешнюю окружность диска, отличающаяся тем, что плоскость диска наклонена к оси вала. Полезная модель относится к механическому оборудованию для осуществления процессов смешивания и касается конструкции мешалок, используемых для приготовления растворов, суспензий, эмульсий, пен. Известны мешалки принудительного действия, содержащие вал, ступицу, лопасти 1. Известна также мешалка, содержащая вал, ступицу с диском, радиально прикрепленные к диску лопасти, выходящие за внешнюю окружность диска 2. В этой мешалке плоскость диска перпендикулярна к оси вала, вследствие чего диск (без лопастей) не оказывает существенного влияния на процесс смешивания. Эго снижает полезные функции мешалки. Задачей полезной модели является расширение полезных функций мешалки. 45122008.08.30 Технический результат достигается тем, что в мешалке, содержащей вал, ступицу с диском, радиально прикрепленные к диску лопасти, выходящие за внешнюю окружность диска, плоскость диска наклонена к оси вала. На фиг. 1 изображена предлагаемая мешалка, вид сбоку на фиг. 2 - вид на фиг. 1 сверху на фиг. 3 и 4 показаны варианты крепления лопастей к диску. Мешалка содержит вал 1, ступицу 2 с прикрепленным (привинченным, приваренным) к ней диском 3. Плоскость диска наклонена (например, под углом 60) к оси вала. На диске радиально установлены лопасти 4. Лопасти прямоугольной, круглой или иной формы могут быть установлены перпендикулярно к плоскости диска (фиг. 3) или под углом (например, 60) к ней (фиг. 4). Ступицу 2 с прикрепленным к ней диском 3 закрепляют на валу 1. При вращении вала,например, в устройствах для приготовления растворов, в процессе перемешивания участвуют и лопасти 4, и наклоненный к оси вала диск. Такая конструкция мешалки расширяет ее полезные функции. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
МПК / Метки
МПК: B01F 7/26
Метки: мешалка
