Доильная установка
Номер патента: U 4493
Опубликовано: 30.06.2008
Текст

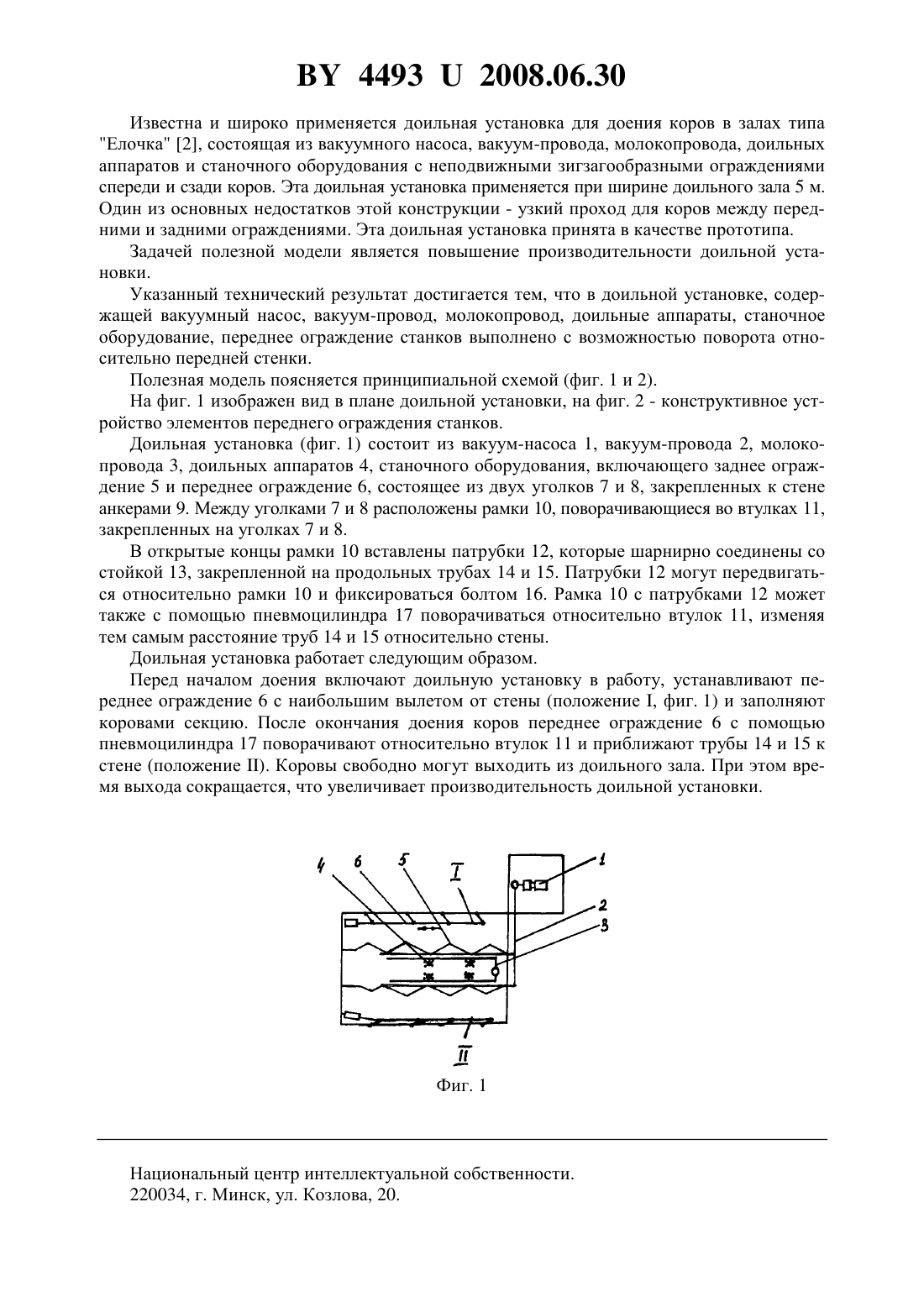

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Сорокин Эдуард Петрович Китиков Вадим Олегович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Доильная установка, содержащая вакуумный насос, вакуум-провод, молокопровод,доильные аппараты, станочное оборудование, отличающаяся тем, что переднее ограждение станков выполнено с возможностью поворота относительно передней стенки.(56) 1. Установка доильная Доильный зал Елочка фирмы Вестфалия. Рекламные проспекты. 2. Техническое обеспечение производства молока. Современное оборудование для доения ОАО Гомельагрокомплект. - Гомель, 2006. - С. 83-102 (прототип). Фиг. 2 Полезная модель относится к машинам для сельского хозяйства, в частности для доения коров. Известна конструкция доильной установки фирмы Вестфалия с быстрым выходом,состоящая из вакуумного насоса, вакуум-провода, молокопровода, доильных аппаратов и станочного оборудования 1. Эта доильная установка применяется при ширине доильного зала не менее 12 м, что является ее недостатком. 44932008.06.30 Известна и широко применяется доильная установка для доения коров в залах типа Елочка 2, состоящая из вакуумного насоса, вакуум-провода, молокопровода, доильных аппаратов и станочного оборудования с неподвижными зигзагообразными ограждениями спереди и сзади коров. Эта доильная установка применяется при ширине доильного зала 5 м. Один из основных недостатков этой конструкции - узкий проход для коров между передними и задними ограждениями. Эта доильная установка принята в качестве прототипа. Задачей полезной модели является повышение производительности доильной установки. Указанный технический результат достигается тем, что в доильной установке, содержащей вакуумный насос, вакуум-провод, молокопровод, доильные аппараты, станочное оборудование, переднее ограждение станков выполнено с возможностью поворота относительно передней стенки. Полезная модель поясняется принципиальной схемой (фиг. 1 и 2). На фиг. 1 изображен вид в плане доильной установки, на фиг. 2 - конструктивное устройство элементов переднего ограждения станков. Доильная установка (фиг. 1) состоит из вакуум-насоса 1, вакуум-провода 2, молокопровода 3, доильных аппаратов 4, станочного оборудования, включающего заднее ограждение 5 и переднее ограждение 6, состоящее из двух уголков 7 и 8, закрепленных к стене анкерами 9. Между уголками 7 и 8 расположены рамки 10, поворачивающиеся во втулках 11,закрепленных на уголках 7 и 8. В открытые концы рамки 10 вставлены патрубки 12, которые шарнирно соединены со стойкой 13, закрепленной на продольных трубах 14 и 15. Патрубки 12 могут передвигаться относительно рамки 10 и фиксироваться болтом 16. Рамка 10 с патрубками 12 может также с помощью пневмоцилиндра 17 поворачиваться относительно втулок 11, изменяя тем самым расстояние труб 14 и 15 относительно стены. Доильная установка работает следующим образом. Перед началом доения включают доильную установку в работу, устанавливают переднее ограждение 6 с наибольшим вылетом от стены (положение , фиг. 1) и заполняют коровами секцию. После окончания доения коров переднее ограждение 6 с помощью пневмоцилиндра 17 поворачивают относительно втулок 11 и приближают трубы 14 и 15 к стене (положение ). Коровы свободно могут выходить из доильного зала. При этом время выхода сокращается, что увеличивает производительность доильной установки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
МПК / Метки
МПК: A01J 7/00
