Доильная установка пастбищная

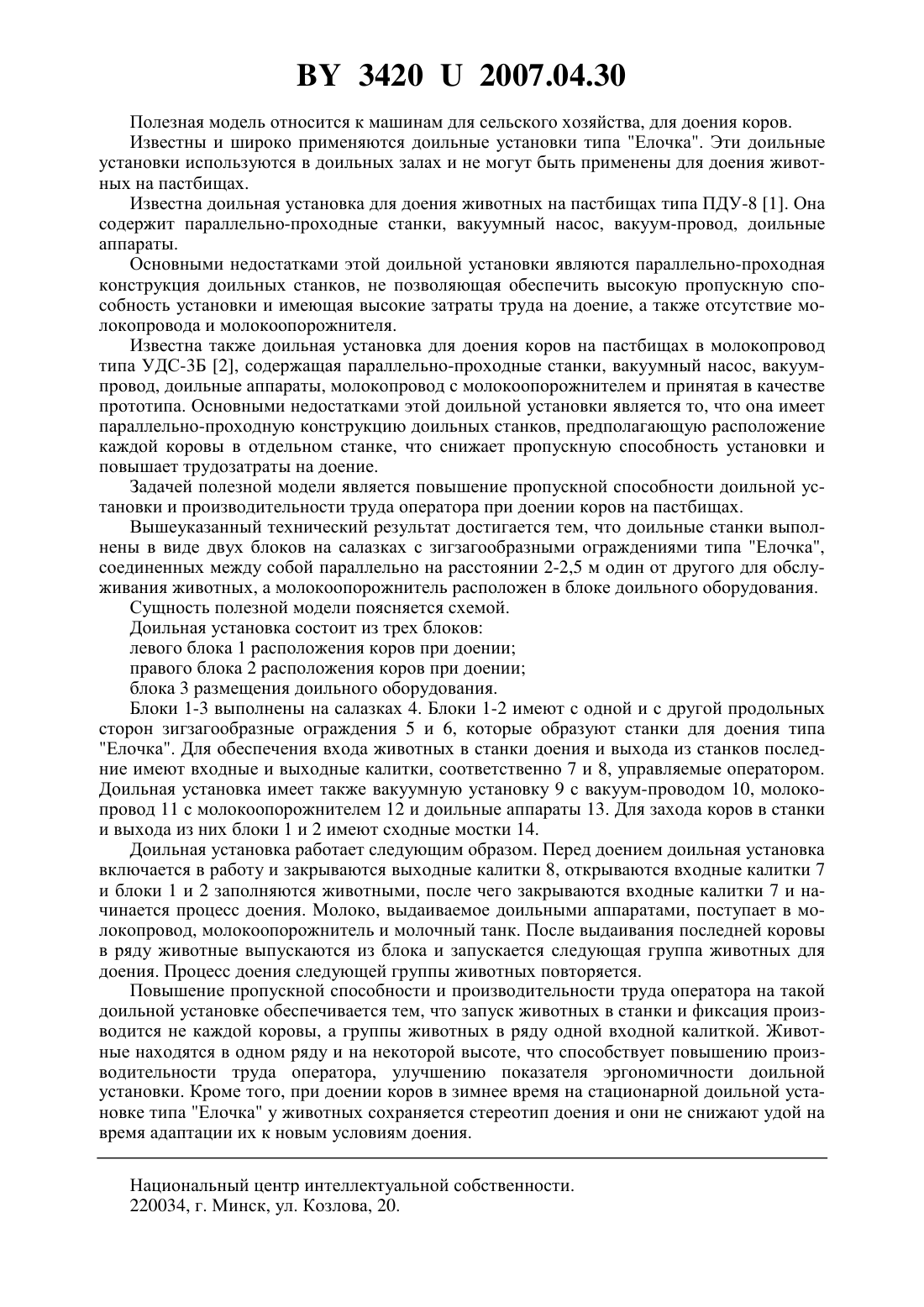

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Дашков Владимир Николаевич Сорокин Эдуард Петрович Китиков Вадим Олегович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Доильная установка пастбищная, содержащая доильные станки, вакуумную установку,вакуум-провод, молокопровод, молокоопорожнитель, доильные аппараты, отличающаяся тем, что доильные станки выполнены в виде двух блоков на салазках с зигзагообразными ограждениями типа Елочка, соединенных между собой параллельно на расстоянии один от другого для обслуживания животных, а молокоопорожнитель расположен в блоке доильного оборудования.(56) 1. Передвижная доильная установка ПДУ-8 Руководство по эксплуатации. - ОАО Гомельагрокомплект. 2. Шаршунов В.А., Цыганок Г.П. Справочник по машинному доению коров. - Мн. Ураджай, 1991. - С. 88-100 (прототип). 34202007.04.30 Полезная модель относится к машинам для сельского хозяйства, для доения коров. Известны и широко применяются доильные установки типа Елочка. Эти доильные установки используются в доильных залах и не могут быть применены для доения животных на пастбищах. Известна доильная установка для доения животных на пастбищах типа ПДУ-8 1. Она содержит параллельно-проходные станки, вакуумный насос, вакуум-провод, доильные аппараты. Основными недостатками этой доильной установки являются параллельно-проходная конструкция доильных станков, не позволяющая обеспечить высокую пропускную способность установки и имеющая высокие затраты труда на доение, а также отсутствие молокопровода и молокоопорожнителя. Известна также доильная установка для доения коров на пастбищах в молокопровод типа УДС-3 Б 2, содержащая параллельно-проходные станки, вакуумный насос, вакуумпровод, доильные аппараты, молокопровод с молокоопорожнителем и принятая в качестве прототипа. Основными недостатками этой доильной установки является то, что она имеет параллельно-проходную конструкцию доильных станков, предполагающую расположение каждой коровы в отдельном станке, что снижает пропускную способность установки и повышает трудозатраты на доение. Задачей полезной модели является повышение пропускной способности доильной установки и производительности труда оператора при доении коров на пастбищах. Вышеуказанный технический результат достигается тем, что доильные станки выполнены в виде двух блоков на салазках с зигзагообразными ограждениями типа Елочка,соединенных между собой параллельно на расстоянии 2-2,5 м один от другого для обслуживания животных, а молокоопорожнитель расположен в блоке доильного оборудования. Сущность полезной модели поясняется схемой. Доильная установка состоит из трех блоков левого блока 1 расположения коров при доении правого блока 2 расположения коров при доении блока 3 размещения доильного оборудования. Блоки 1-3 выполнены на салазках 4. Блоки 1-2 имеют с одной и с другой продольных сторон зигзагообразные ограждения 5 и 6, которые образуют станки для доения типа Елочка. Для обеспечения входа животных в станки доения и выхода из станков последние имеют входные и выходные калитки, соответственно 7 и 8, управляемые оператором. Доильная установка имеет также вакуумную установку 9 с вакуум-проводом 10, молокопровод 11 с молокоопорожнителем 12 и доильные аппараты 13. Для захода коров в станки и выхода из них блоки 1 и 2 имеют сходные мостки 14. Доильная установка работает следующим образом. Перед доением доильная установка включается в работу и закрываются выходные калитки 8, открываются входные калитки 7 и блоки 1 и 2 заполняются животными, после чего закрываются входные калитки 7 и начинается процесс доения. Молоко, выдаиваемое доильными аппаратами, поступает в молокопровод, молокоопорожнитель и молочный танк. После выдаивания последней коровы в ряду животные выпускаются из блока и запускается следующая группа животных для доения. Процесс доения следующей группы животных повторяется. Повышение пропускной способности и производительности труда оператора на такой доильной установке обеспечивается тем, что запуск животных в станки и фиксация производится не каждой коровы, а группы животных в ряду одной входной калиткой. Животные находятся в одном ряду и на некоторой высоте, что способствует повышению производительности труда оператора, улучшению показателя эргономичности доильной установки. Кроме того, при доении коров в зимнее время на стационарной доильной установке типа Елочка у животных сохраняется стереотип доения и они не снижают удой на время адаптации их к новым условиям доения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
