Молокопровод

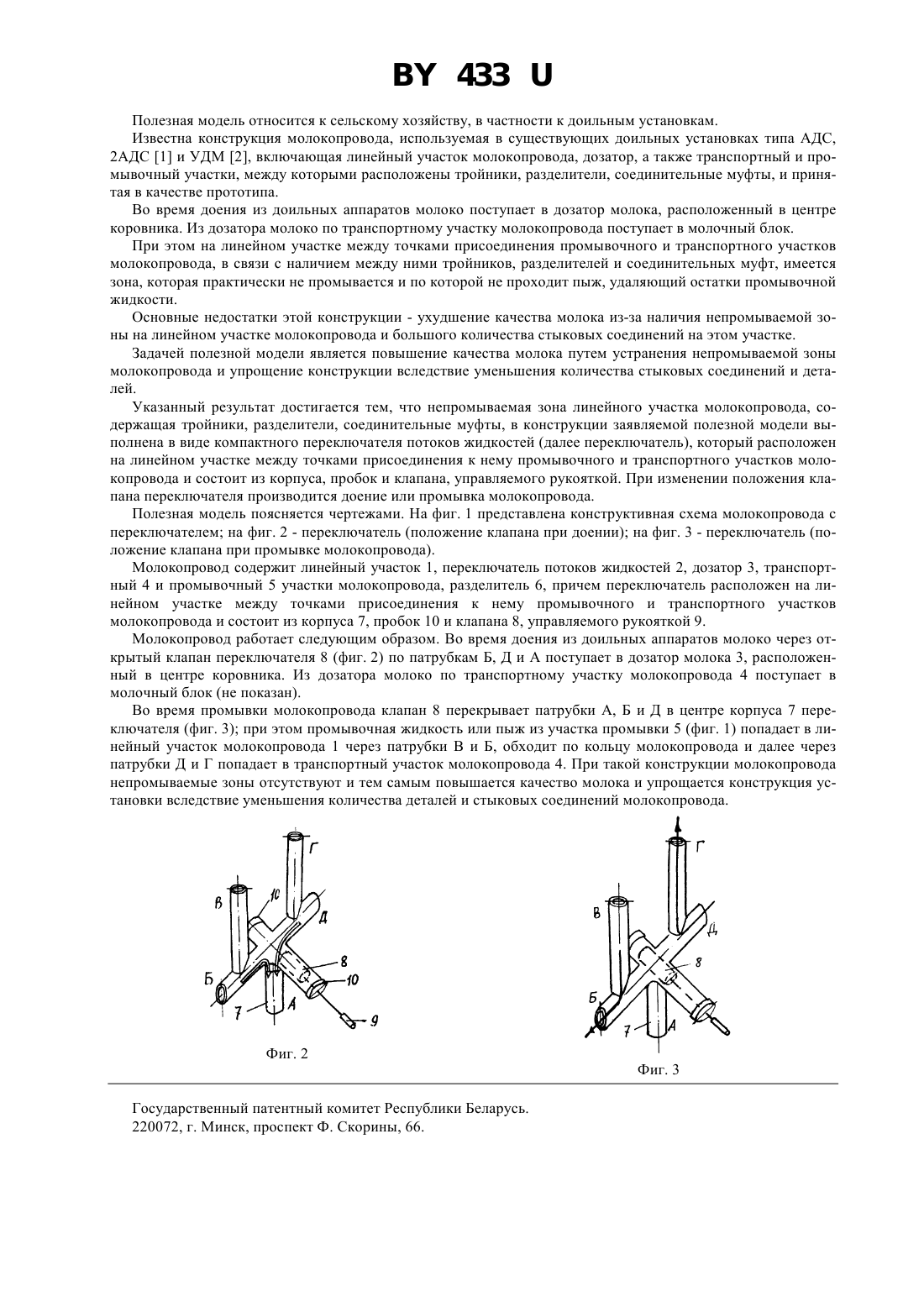

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Республиканское унитарное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(73) Патентообладатель Республиканское унитарное предприятие Белорусский научноисследовательский институт механизации сельского хозяйства(57) Молокопровод, содержащий линейный участок, дозатор, транспортный и промывочный участки, а также компактный переключатель потоков жидкостей, отличающийся тем, что последний расположен на линейном участке между точками присоединения к нему промывочного и транспортного участков молокопровода и состоит из корпуса, пробок и клапана, управляемого рукояткой.(56) 1. Агрегат доильный стационарный АДС. Руководство по эксплуатации АДС 00.00.000 РЭ Гомель, ОАО Гомельагрокомплект. 2. Установки доильные с молокопроводом Брацлавчанка УДМ-50, УДМ-100, УДМ-200. Руководство по эксплуатации РЛКБ. 272141.001 РЭ. Тульчин, райтипография, 1994 (прототип). 433 Полезная модель относится к сельскому хозяйству, в частности к доильным установкам. Известна конструкция молокопровода, используемая в существующих доильных установках типа АДС,2 АДС 1 и УДМ 2, включающая линейный участок молокопровода, дозатор, а также транспортный и промывочный участки, между которыми расположены тройники, разделители, соединительные муфты, и принятая в качестве прототипа. Во время доения из доильных аппаратов молоко поступает в дозатор молока, расположенный в центре коровника. Из дозатора молоко по транспортному участку молокопровода поступает в молочный блок. При этом на линейном участке между точками присоединения промывочного и транспортного участков молокопровода, в связи с наличием между ними тройников, разделителей и соединительных муфт, имеется зона, которая практически не промывается и по которой не проходит пыж, удаляющий остатки промывочной жидкости. Основные недостатки этой конструкции - ухудшение качества молока из-за наличия непромываемой зоны на линейном участке молокопровода и большого количества стыковых соединений на этом участке. Задачей полезной модели является повышение качества молока путем устранения непромываемой зоны молокопровода и упрощение конструкции вследствие уменьшения количества стыковых соединений и деталей. Указанный результат достигается тем, что непромываемая зона линейного участка молокопровода, содержащая тройники, разделители, соединительные муфты, в конструкции заявляемой полезной модели выполнена в виде компактного переключателя потоков жидкостей (далее переключатель), который расположен на линейном участке между точками присоединения к нему промывочного и транспортного участков молокопровода и состоит из корпуса, пробок и клапана, управляемого рукояткой. При изменении положения клапана переключателя производится доение или промывка молокопровода. Полезная модель поясняется чертежами. На фиг. 1 представлена конструктивная схема молокопровода с переключателем на фиг. 2 - переключатель (положение клапана при доении) на фиг. 3 - переключатель (положение клапана при промывке молокопровода). Молокопровод содержит линейный участок 1, переключатель потоков жидкостей 2, дозатор 3, транспортный 4 и промывочный 5 участки молокопровода, разделитель 6, причем переключатель расположен на линейном участке между точками присоединения к нему промывочного и транспортного участков молокопровода и состоит из корпуса 7, пробок 10 и клапана 8, управляемого рукояткой 9. Молокопровод работает следующим образом. Во время доения из доильных аппаратов молоко через открытый клапан переключателя 8 (фиг. 2) по патрубкам Б, Д и А поступает в дозатор молока 3, расположенный в центре коровника. Из дозатора молоко по транспортному участку молокопровода 4 поступает в молочный блок (не показан). Во время промывки молокопровода клапан 8 перекрывает патрубки А, Б и Д в центре корпуса 7 переключателя (фиг. 3) при этом промывочная жидкость или пыж из участка промывки 5 (фиг. 1) попадает в линейный участок молокопровода 1 через патрубки В и Б, обходит по кольцу молокопровода и далее через патрубки Д и Г попадает в транспортный участок молокопровода 4. При такой конструкции молокопровода непромываемые зоны отсутствуют и тем самым повышается качество молока и упрощается конструкция установки вследствие уменьшения количества деталей и стыковых соединений молокопровода. Фиг. 2 Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
