Доильная установка

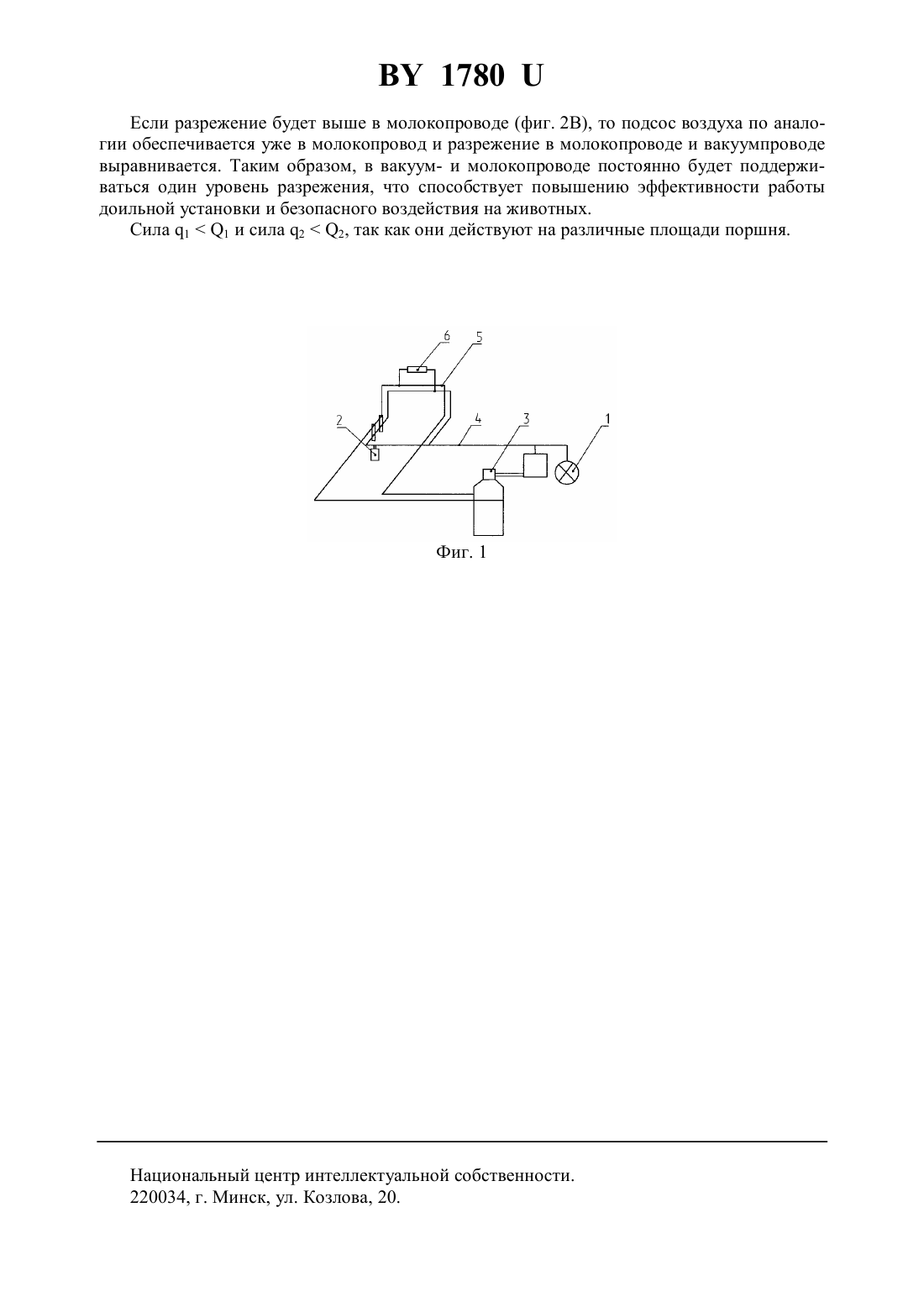

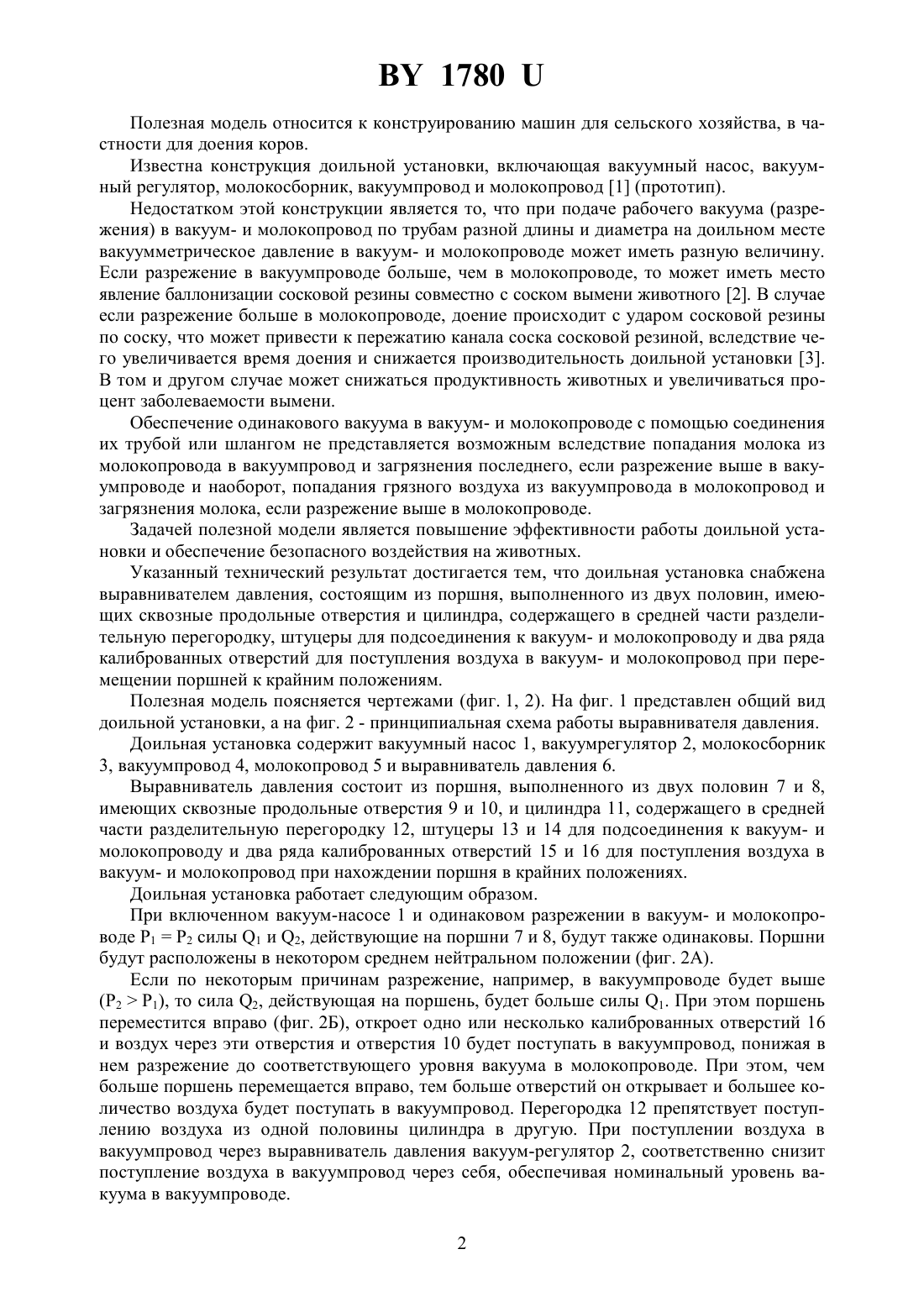

(71) Заявитель Республиканское унитарное научно-исследовательское предприятие Институт механизации сельского хозяйства НАН Беларуси(72) Авторы Дашков Владимир Николаевич Сорокин Эдуард Петрович Китиков Вадим Олегович Передня Владимир Иванович Лосик Сергей Викторович(73) Патентообладатель Республиканское унитарное научно-исследовательское предприятие Институт механизации сельского хозяйства НАН Беларуси(57) Доильная установка, содержащая вакуумный насос, вакуумный регулятор, молокосборник, вакуумпровод и молокопровод, отличающаяся тем, что для выравнивания давления в вакуум- и молокопроводе снабжена выравнивателем давления, состоящим из поршня,выполненного из двух половин, имеющих сквозные продольные отверстия и цилиндра,содержащего в средней части разделительную перегородку, штуцеры для подсоединения к вакуум- и молокопроводу и два ряда калиброванных отверстий для поступления воздуха в вакуум- и молокопровод при перемещении поршней к крайним положениям.(56) 1. Агрегат доильный стационарный АДС. Руководство по эксплуатации. ОАО Гомельагрокомплект. 2. Карташов Л.П. Машинное доение коров. - . Колос, 1982. 3. Зимняков В.М., Курочкин А.А. Влияние вакуумметрического режима доильных установок на их технологические показатели. ТрудыМеждународного симпозиума по машинному доению сельскохозяйственных животных, первичной обработке и переработке молока. - . 2002. 1780 Полезная модель относится к конструированию машин для сельского хозяйства, в частности для доения коров. Известна конструкция доильной установки, включающая вакуумный насос, вакуумный регулятор, молокосборник, вакуумпровод и молокопровод 1 (прототип). Недостатком этой конструкции является то, что при подаче рабочего вакуума (разрежения) в вакуум- и молокопровод по трубам разной длины и диаметра на доильном месте вакуумметрическое давление в вакуум- и молокопроводе может иметь разную величину. Если разрежение в вакуумпроводе больше, чем в молокопроводе, то может иметь место явление баллонизации сосковой резины совместно с соском вымени животного 2. В случае если разрежение больше в молокопроводе, доение происходит с ударом сосковой резины по соску, что может привести к пережатию канала соска сосковой резиной, вследствие чего увеличивается время доения и снижается производительность доильной установки 3. В том и другом случае может снижаться продуктивность животных и увеличиваться процент заболеваемости вымени. Обеспечение одинакового вакуума в вакуум- и молокопроводе с помощью соединения их трубой или шлангом не представляется возможным вследствие попадания молока из молокопровода в вакуумпровод и загрязнения последнего, если разрежение выше в вакуумпроводе и наоборот, попадания грязного воздуха из вакуумпровода в молокопровод и загрязнения молока, если разрежение выше в молокопроводе. Задачей полезной модели является повышение эффективности работы доильной установки и обеспечение безопасного воздействия на животных. Указанный технический результат достигается тем, что доильная установка снабжена выравнивателем давления, состоящим из поршня, выполненного из двух половин, имеющих сквозные продольные отверстия и цилиндра, содержащего в средней части разделительную перегородку, штуцеры для подсоединения к вакуум- и молокопроводу и два ряда калиброванных отверстий для поступления воздуха в вакуум- и молокопровод при перемещении поршней к крайним положениям. Полезная модель поясняется чертежами (фиг. 1, 2). На фиг. 1 представлен общий вид доильной установки, а на фиг. 2 - принципиальная схема работы выравнивателя давления. Доильная установка содержит вакуумный насос 1, вакуумрегулятор 2, молокосборник 3, вакуумпровод 4, молокопровод 5 и выравниватель давления 6. Выравниватель давления состоит из поршня, выполненного из двух половин 7 и 8,имеющих сквозные продольные отверстия 9 и 10, и цилиндра 11, содержащего в средней части разделительную перегородку 12, штуцеры 13 и 14 для подсоединения к вакуум- и молокопроводу и два ряда калиброванных отверстий 15 и 16 для поступления воздуха в вакуум- и молокопровод при нахождении поршня в крайних положениях. Доильная установка работает следующим образом. При включенном вакуум-насосе 1 и одинаковом разрежении в вакуум- и молокопроводе 1 Р 2 силы 1 и 2, действующие на поршни 7 и 8, будут также одинаковы. Поршни будут расположены в некотором среднем нейтральном положении (фиг. 2). Если по некоторым причинам разрежение, например, в вакуумпроводе будет выше(Р 21), то сила 2, действующая на поршень, будет больше силы 1. При этом поршень переместится вправо (фиг. 2 Б), откроет одно или несколько калиброванных отверстий 16 и воздух через эти отверстия и отверстия 10 будет поступать в вакуумпровод, понижая в нем разрежение до соответствующего уровня вакуума в молокопроводе. При этом, чем больше поршень перемещается вправо, тем больше отверстий он открывает и большее количество воздуха будет поступать в вакуумпровод. Перегородка 12 препятствует поступлению воздуха из одной половины цилиндра в другую. При поступлении воздуха в вакуумпровод через выравниватель давления вакуум-регулятор 2, соответственно снизит поступление воздуха в вакуумпровод через себя, обеспечивая номинальный уровень вакуума в вакуумпроводе. 2 1780 Если разрежение будет выше в молокопроводе (фиг. 2 В), то подсос воздуха по аналогии обеспечивается уже в молокопровод и разрежение в молокопроводе и вакуумпроводе выравнивается. Таким образом, в вакуум- и молокопроводе постоянно будет поддерживаться один уровень разрежения, что способствует повышению эффективности работы доильной установки и безопасного воздействия на животных. Сила 11 и сила 22, так как они действуют на различные площади поршня. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
