Плуг для каменистых почв

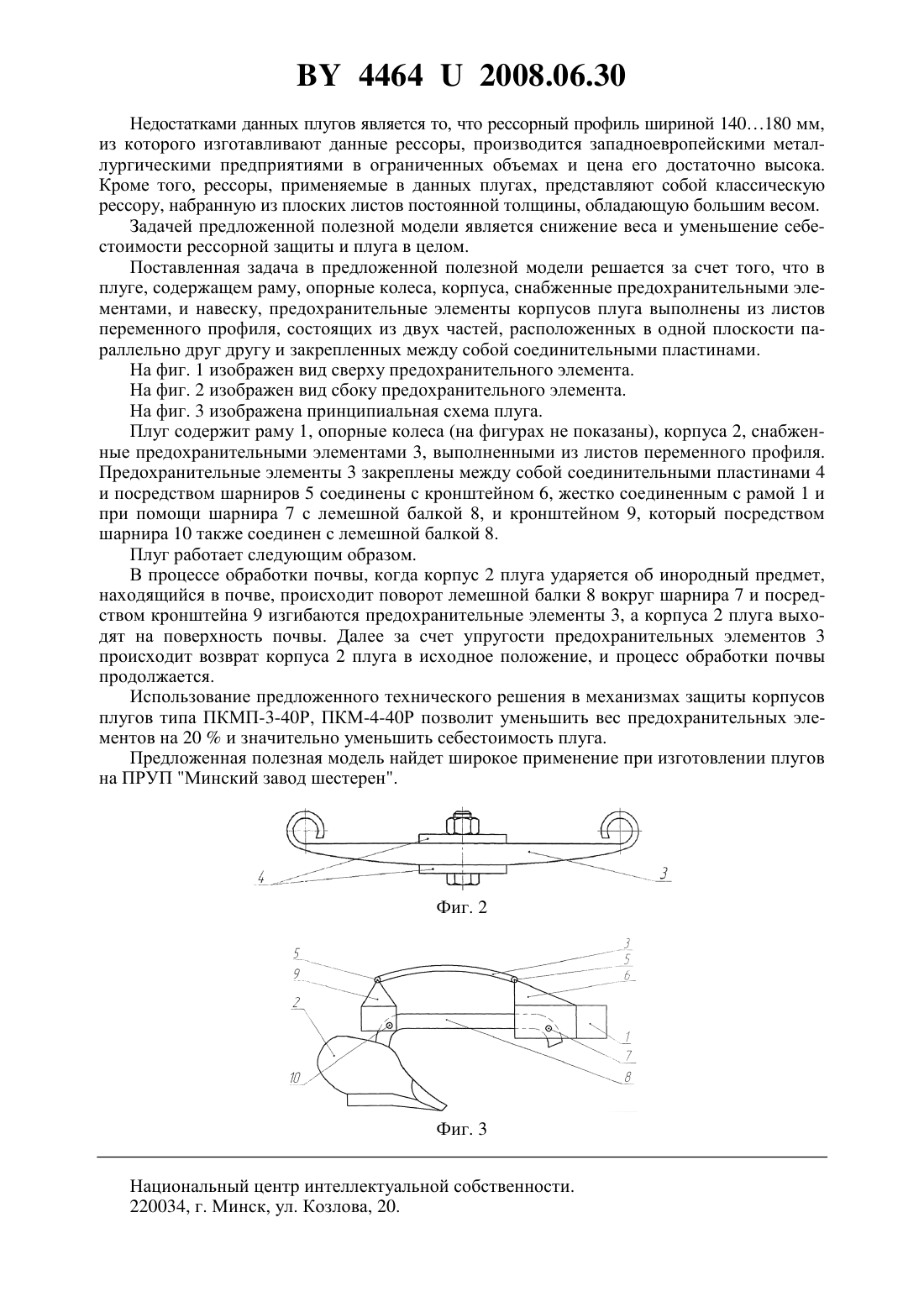

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПЛУГ ДЛЯ КАМЕНИСТЫХ ПОЧВ(71) Заявитель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(72) Авторы Томило Вячеслав Анатольевич Сушко Иван Степанович Казак Михаил Михайлович Поплавский Станислав Станиславович(73) Патентообладатель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(57) Плуг, содержащий раму, опорные колеса, корпуса, снабженные предохранительными элементами, и навеску, отличающийся тем, что предохранительные элементы корпусов плуга выполнены из листов переменного профиля, состоящих из двух частей, расположенных в одной плоскости параллельно друг другу и закрепленных между собой соединительными пластинами. 1. Патент 2242857, МПК А 01 В 61/04, опубл. 27.12.2004. 2. Интернет-ярмарка. Каталог продукции промышленных предприятий Республики Беларусь.// Фиг. 1 Предлагаемое техническое решение относится к области сельского хозяйства, а именно к плугам для обработки каменистых почв. Известен плуг для каменистых почв, состоящий из корпусов, снабженных гидропредохранителями и накладными долотами, гидропневмоаккумулятором, соединенным с гидросистемой трактора 1. Недостатками известных плугов являются дороговизна и сложность конструкции гидропредохранителей. Наиболее близким по технической сущности к предлагаемому является плуг ПКМП-3-40 Р,выпускаемый ПРУП Минский завод шестерен, предназначенный для пахоты всех видов почв, включающий раму, на которой установлены корпуса с рессорной защитой 2. 44642008.06.30 Недостатками данных плугов является то, что рессорный профиль шириной 140180 мм,из которого изготавливают данные рессоры, производится западноевропейскими металлургическими предприятиями в ограниченных объемах и цена его достаточно высока. Кроме того, рессоры, применяемые в данных плугах, представляют собой классическую рессору, набранную из плоских листов постоянной толщины, обладающую большим весом. Задачей предложенной полезной модели является снижение веса и уменьшение себестоимости рессорной защиты и плуга в целом. Поставленная задача в предложенной полезной модели решается за счет того, что в плуге, содержащем раму, опорные колеса, корпуса, снабженные предохранительными элементами, и навеску, предохранительные элементы корпусов плуга выполнены из листов переменного профиля, состоящих из двух частей, расположенных в одной плоскости параллельно друг другу и закрепленных между собой соединительными пластинами. На фиг. 1 изображен вид сверху предохранительного элемента. На фиг. 2 изображен вид сбоку предохранительного элемента. На фиг. 3 изображена принципиальная схема плуга. Плуг содержит раму 1, опорные колеса (на фигурах не показаны), корпуса 2, снабженные предохранительными элементами 3, выполненными из листов переменного профиля. Предохранительные элементы 3 закреплены между собой соединительными пластинами 4 и посредством шарниров 5 соединены с кронштейном 6, жестко соединенным с рамой 1 и при помощи шарнира 7 с лемешной балкой 8, и кронштейном 9, который посредством шарнира 10 также соединен с лемешной балкой 8. Плуг работает следующим образом. В процессе обработки почвы, когда корпус 2 плуга ударяется об инородный предмет,находящийся в почве, происходит поворот лемешной балки 8 вокруг шарнира 7 и посредством кронштейна 9 изгибаются предохранительные элементы 3, а корпуса 2 плуга выходят на поверхность почвы. Далее за счет упругости предохранительных элементов 3 происходит возврат корпуса 2 плуга в исходное положение, и процесс обработки почвы продолжается. Использование предложенного технического решения в механизмах защиты корпусов плугов типа ПКМП-3-40 Р, ПКМ-4-40 Р позволит уменьшить вес предохранительных элементов на 20 и значительно уменьшить себестоимость плуга. Предложенная полезная модель найдет широкое применение при изготовлении плугов на ПРУП Минский завод шестерен. Фиг. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
