Щипцы для вправления чрез- и надвертлужных переломов костей таза

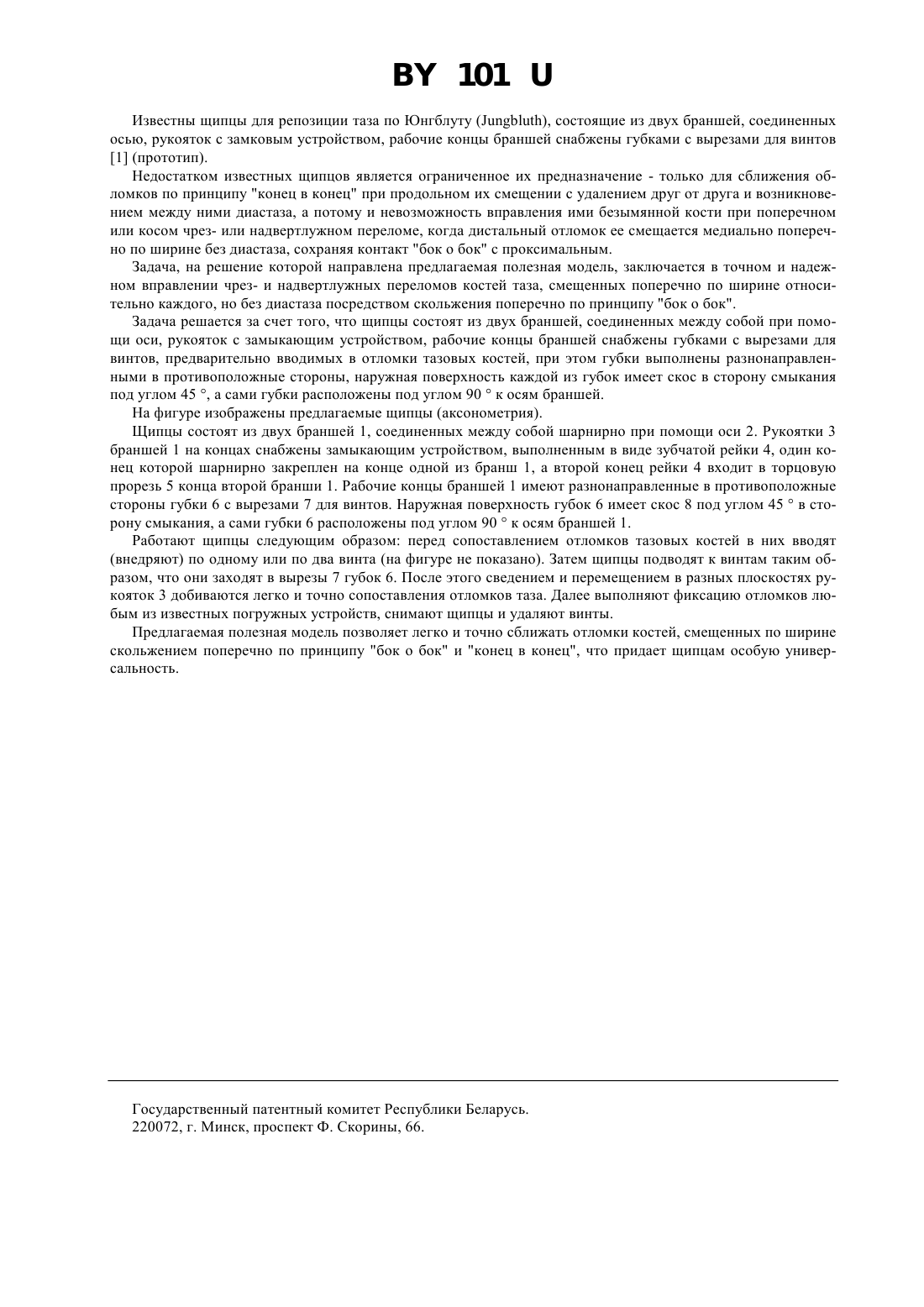

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ЩИПЦЫ ДЛЯ ВПРАВЛЕНИЯ ЧРЕЗ- И НАДВЕРТЛУЖНЫХ ПЕРЕЛОМОВ КОСТЕЙ ТАЗА(71) Заявитель Гомельский государственный медицинский институт(73) Патентообладатель Гомельский государственный медицинский институт(57) Щипцы для вправления чрез- и надвертлужных переломов костей таза, состоящие из двух браншей, соединенных между собой при помощи оси, рукояток с замыкающим устройством, рабочие концы браншей снабжены губками с вырезами для винтов, предварительно вводимых в отломки тазовых костей, отличающиеся тем, что губки выполнены разнонаправленными в противоположные стороны, наружная поверхность каждой из губок имеет скос в сторону смыкания под углом 45, а сами губки расположены под углом 90 к осям браншей. Полезная модель относится травматологической практике. ортопедо 101 Известны щипцы для репозиции таза по Юнгблуту , состоящие из двух браншей, соединенных осью, рукояток с замковым устройством, рабочие концы браншей снабжены губками с вырезами для винтов 1 (прототип). Недостатком известных щипцов является ограниченное их предназначение - только для сближения обломков по принципу конец в конец при продольном их смещении с удалением друг от друга и возникновением между ними диастаза, а потому и невозможность вправления ими безымянной кости при поперечном или косом чрез- или надвертлужном переломе, когда дистальный отломок ее смещается медиально поперечно по ширине без диастаза, сохраняя контакт бок о бок с проксимальным. Задача, на решение которой направлена предлагаемая полезная модель, заключается в точном и надежном вправлении чрез- и надвертлужных переломов костей таза, смещенных поперечно по ширине относительно каждого, но без диастаза посредством скольжения поперечно по принципу бок о бок. Задача решается за счет того, что щипцы состоят из двух браншей, соединенных между собой при помощи оси, рукояток с замыкающим устройством, рабочие концы браншей снабжены губками с вырезами для винтов, предварительно вводимых в отломки тазовых костей, при этом губки выполнены разнонаправленными в противоположные стороны, наружная поверхность каждой из губок имеет скос в сторону смыкания под углом 45 , а сами губки расположены под углом 90 к осям браншей. На фигуре изображены предлагаемые щипцы (аксонометрия). Щипцы состоят из двух браншей 1, соединенных между собой шарнирно при помощи оси 2. Рукоятки 3 браншей 1 на концах снабжены замыкающим устройством, выполненным в виде зубчатой рейки 4, один конец которой шарнирно закреплен на конце одной из бранш 1, а второй конец рейки 4 входит в торцовую прорезь 5 конца второй бранши 1. Рабочие концы браншей 1 имеют разнонаправленные в противоположные стороны губки 6 с вырезами 7 для винтов. Наружная поверхность губок 6 имеет скос 8 под углом 45 в сторону смыкания, а сами губки 6 расположены под углом 90 к осям браншей 1. Работают щипцы следующим образом перед сопоставлением отломков тазовых костей в них вводят(внедряют) по одному или по два винта (на фигуре не показано). Затем щипцы подводят к винтам таким образом, что они заходят в вырезы 7 губок 6. После этого сведением и перемещением в разных плоскостях рукояток 3 добиваются легко и точно сопоставления отломков таза. Далее выполняют фиксацию отломков любым из известных погружных устройств, снимают щипцы и удаляют винты. Предлагаемая полезная модель позволяет легко и точно сближать отломки костей, смещенных по ширине скольжением поперечно по принципу бок о бок и конец в конец, что придает щипцам особую универсальность. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
