Самозажимающая клипса

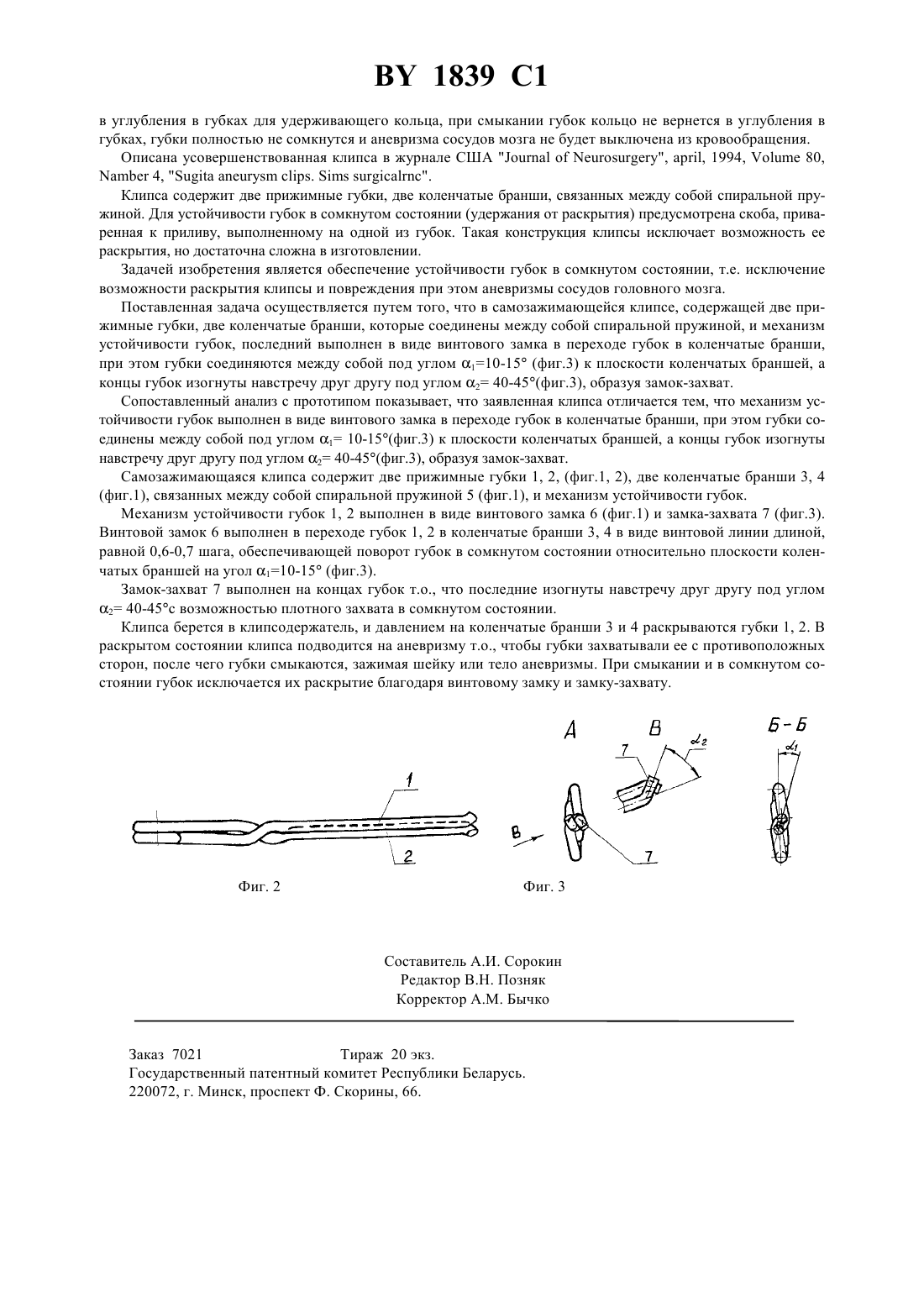

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатели Волковец Николай Николаевич,Волковец Андрей Николаевич,Волковец Валентин Николаевич(57) Самозажимающаяся клипса, содержащая две коленчатые бранши, связанные между собой спиральной пружиной и средством боковой фиксации в виде замка, имеющего подвижные перекрещивающиеся переходные элементы, соединенные с изогнутыми прижимными губками, отличающаяся тем, что переходные элементы выполнены в виде винтового замка в переходе губок в коленчатые бранши, при этом губки соединены между собой под углом 10-15 к плоскости коленчатых браншей, а концы губок изогнуты навстречу друг другу под углом 40-45, образуя замокзахват. Изобретение относится к медицине, а именно к хирургическим инструментам, и может быть использовано в нейрохирургии при сосудистых заболеваниях головного мозга, например для пережатия (клипирования) аневризм сосудов головного мозга. Широко известны применяемые на практике серебряные клипсы, состоящие из двух губок, зажимаемых клипсодержателем с неконтролируемым усилием сжатия, что может привести к разрезанию стенки аневризмы. Наиболее близкой по технической сущности является клипса 1, содержащая две прижимные губки, две соединительные коленчатые бранши, связанные между собой спиральной пружиной, и овальное кольцо,удерживающее губки от раскрытия и обеспечивающее устойчивость губок в сомкнутом состоянии. В сомкнутом состоянии клипсы кольцо находится в углублениях прижимных губок у места соединения губок с коленчатыми браншами. При раскрытии губкой кольцо смещается по коленчатым браншам, при смыкании кольцо возвращается в исходное положение. Недостаток заключается в том, что кольцо может препятствовать (заклинивать) при раскрытии и смыкании губок а при возможном попадании края стенки аневризмы 1839 1 в углубления в губках для удерживающего кольца, при смыкании губок кольцо не вернется в углубления в губках, губки полностью не сомкнутся и аневризма сосудов мозга не будет выключена из кровообращения. Описана усовершенствованная клипса в журнале США, , 1994,80, 4,.. Клипса содержит две прижимные губки, две коленчатые бранши, связанных между собой спиральной пружиной. Для устойчивости губок в сомкнутом состоянии (удержания от раскрытия) предусмотрена скоба, приваренная к приливу, выполненному на одной из губок. Такая конструкция клипсы исключает возможность ее раскрытия, но достаточна сложна в изготовлении. Задачей изобретения является обеспечение устойчивости губок в сомкнутом состоянии, т.е. исключение возможности раскрытия клипсы и повреждения при этом аневризмы сосудов головного мозга. Поставленная задача осуществляется путем того, что в самозажимающейся клипсе, содержащей две прижимные губки, две коленчатые бранши, которые соединены между собой спиральной пружиной, и механизм устойчивости губок, последний выполнен в виде винтового замка в переходе губок в коленчатые бранши,при этом губки соединяются между собой под углом 110-15 (фиг.3) к плоскости коленчатых браншей, а концы губок изогнуты навстречу друг другу под углом 2 40-45(фиг.3), образуя замок-захват. Сопоставленный анализ с прототипом показывает, что заявленная клипса отличается тем, что механизм устойчивости губок выполнен в виде винтового замка в переходе губок в коленчатые бранши, при этом губки соединены между собой под углом 1 10-15(фиг.3) к плоскости коленчатых браншей, а концы губок изогнуты навстречу друг другу под углом 2 40-45(фиг.3), образуя замок-захват. Самозажимающаяся клипса содержит две прижимные губки 1, 2, (фиг.1, 2), две коленчатые бранши 3, 4(фиг.1), связанных между собой спиральной пружиной 5 (фиг.1), и механизм устойчивости губок. Механизм устойчивости губок 1, 2 выполнен в виде винтового замка 6 (фиг.1) и замка-захвата 7 (фиг.3). Винтовой замок 6 выполнен в переходе губок 1, 2 в коленчатые бранши 3, 4 в виде винтовой линии длиной,равной 0,6-0,7 шага, обеспечивающей поворот губок в сомкнутом состоянии относительно плоскости коленчатых браншей на угол 110-15 (фиг.3). Замок-захват 7 выполнен на концах губок т.о., что последние изогнуты навстречу друг другу под углом 2 40-45 с возможностью плотного захвата в сомкнутом состоянии. Клипса берется в клипсодержатель, и давлением на коленчатые бранши 3 и 4 раскрываются губки 1, 2. В раскрытом состоянии клипса подводится на аневризму т.о., чтобы губки захватывали ее с противоположных сторон, после чего губки смыкаются, зажимая шейку или тело аневризмы. При смыкании и в сомкнутом состоянии губок исключается их раскрытие благодаря винтовому замку и замку-захвату. Заказ 7021 Тираж 20 экз. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
