Оплеточно-канатовьющая машина

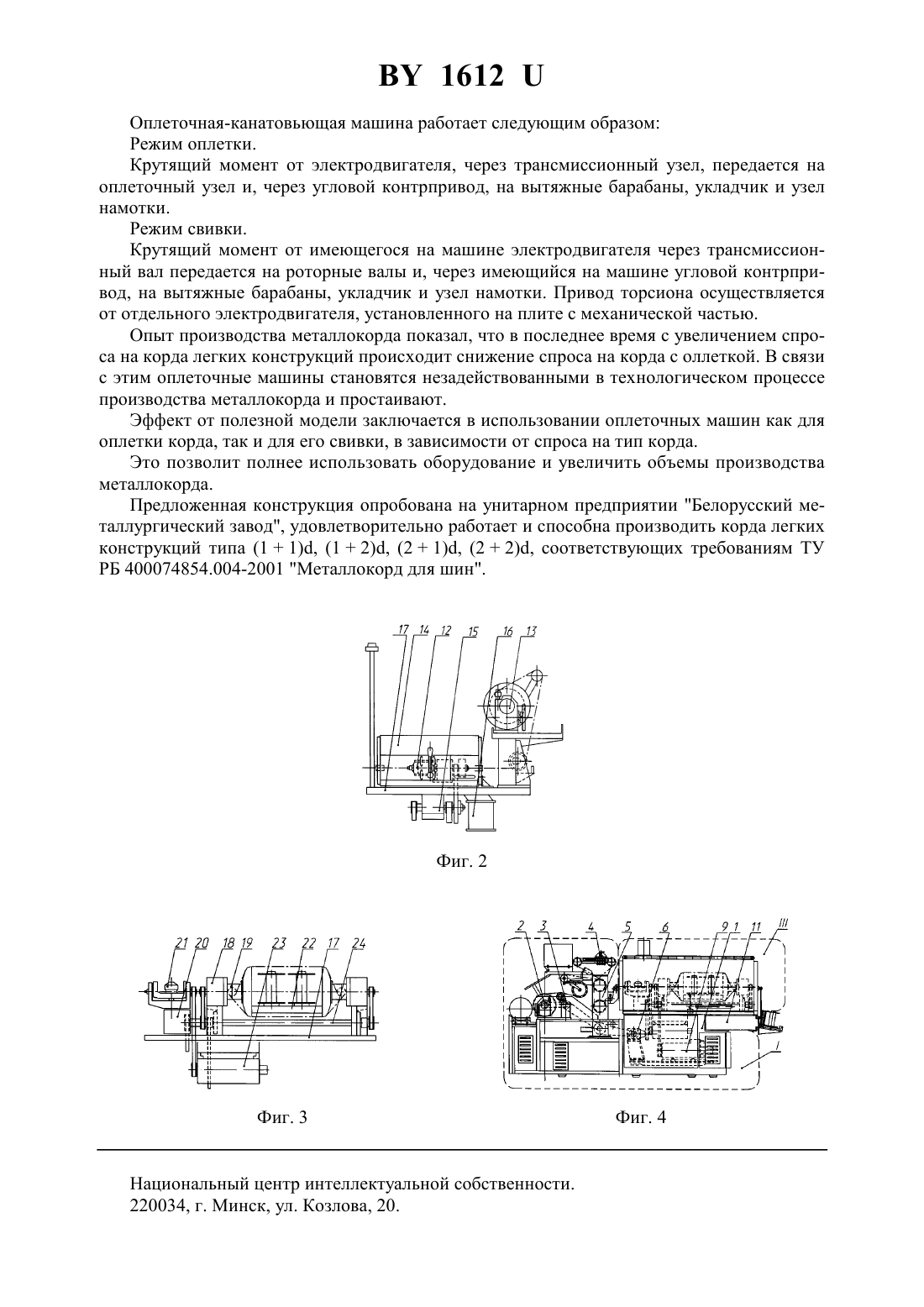

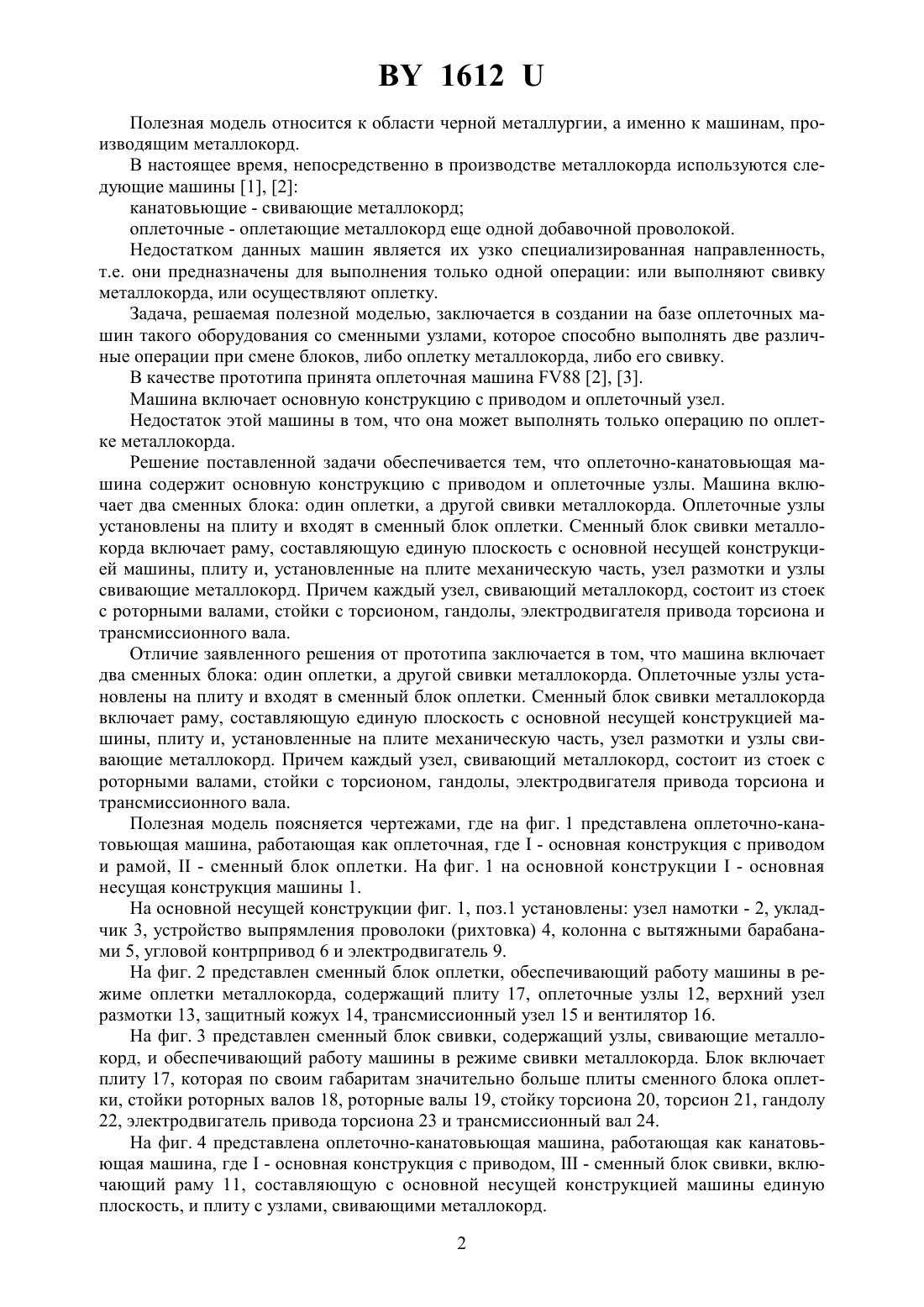

(71) Заявитель Республиканское унитарное предприятие Белорусский металлургический завод(72) Авторы Савенок Анатолий Николаевич Жданович Андрей Гариевич Савонов Василий Данилович Кузьменко Александр Иванович Бедрицкий Николай Иванович Щеклеин Александр Викторович Андрианов Николай Викторович(73) Патентообладатель Республиканское унитарное предприятие Белорусский металлургический завод(57) Оплеточно-канатовьющая машина, содержащая основную конструкцию с приводом и оплеточные узлы, отличающаяся тем, что включает два сменных блока один оплетки, а другой свивки металлокорда при этом оплеточные узлы установлены на плиту и входят в сменный блок оплетки, а сменный блок свивки металлокорда включает раму, плиту и, установленные на плите механическую часть, узел размотки и узлы, свивающие металлокорд причем каждый узел, свивающий металлокорд, состоит из стоек с роторными валами, стойки с торсионом, гандолы, электродвигателя привода торсиона и трансмиссионного вала.(56) 1. Черная металлургия, экспресс-информация. - 1990. - С. 1-39. 2. Бирюков Б.А., Баглай Г.В. и др. Расширение производства металлокорда на Белорусском металлургическом заводе. БНТИ Черная металлургия. - М. ВИНИТИ, 1993.4. - С. 31-40 (прототип). 3. Чертеж 7504.000 Станок мод. -88. 1612 Полезная модель относится к области черной металлургии, а именно к машинам, производящим металлокорд. В настоящее время, непосредственно в производстве металлокорда используются следующие машины 1, 2 канатовьющие - свивающие металлокорд оплеточные - оплетающие металлокорд еще одной добавочной проволокой. Недостатком данных машин является их узко специализированная направленность,т.е. они предназначены для выполнения только одной операции или выполняют свивку металлокорда, или осуществляют оплетку. Задача, решаемая полезной моделью, заключается в создании на базе оплеточных машин такого оборудования со сменными узлами, которое способно выполнять две различные операции при смене блоков, либо оплетку металлокорда, либо его свивку. В качестве прототипа принята оплеточная машина 88 2, 3. Машина включает основную конструкцию с приводом и оплеточный узел. Недостаток этой машины в том, что она может выполнять только операцию по оплетке металлокорда. Решение поставленной задачи обеспечивается тем, что оплеточно-канатовьющая машина содержит основную конструкцию с приводом и оплеточные узлы. Машина включает два сменных блока один оплетки, а другой свивки металлокорда. Оплеточные узлы установлены на плиту и входят в сменный блок оплетки. Сменный блок свивки металлокорда включает раму, составляющую единую плоскость с основной несущей конструкцией машины, плиту и, установленные на плите механическую часть, узел размотки и узлы свивающие металлокорд. Причем каждый узел, свивающий металлокорд, состоит из стоек с роторными валами, стойки с торсионом, гандолы, электродвигателя привода торсиона и трансмиссионного вала. Отличие заявленного решения от прототипа заключается в том, что машина включает два сменных блока один оплетки, а другой свивки металлокорда. Оплеточные узлы установлены на плиту и входят в сменный блок оплетки. Сменный блок свивки металлокорда включает раму, составляющую единую плоскость с основной несущей конструкцией машины, плиту и, установленные на плите механическую часть, узел размотки и узлы свивающие металлокорд. Причем каждый узел, свивающий металлокорд, состоит из стоек с роторными валами, стойки с торсионом, гандолы, электродвигателя привода торсиона и трансмиссионного вала. Полезная модель поясняется чертежами, где на фиг. 1 представлена оплеточно-канатовьющая машина, работающая как оплеточная, где- основная конструкция с приводом и рамой,- сменный блок оплетки. На фиг. 1 на основной конструкции- основная несущая конструкция машины 1. На основной несущей конструкции фиг. 1, поз.1 установлены узел намотки - 2, укладчик 3, устройство выпрямления проволоки (рихтовка) 4, колонна с вытяжными барабанами 5, угловой контрпривод 6 и электродвигатель 9. На фиг. 2 представлен сменный блок оплетки, обеспечивающий работу машины в режиме оплетки металлокорда, содержащий плиту 17, оплеточные узлы 12, верхний узел размотки 13, защитный кожух 14, трансмиссионный узел 15 и вентилятор 16. На фиг. 3 представлен сменный блок свивки, содержащий узлы, свивающие металлокорд, и обеспечивающий работу машины в режиме свивки металлокорда. Блок включает плиту 17, которая по своим габаритам значительно больше плиты сменного блока оплетки, стойки роторных валов 18, роторные валы 19, стойку торсиона 20, торсион 21, гандолу 22, электродвигатель привода торсиона 23 и трансмиссионный вал 24. На фиг. 4 представлена оплеточно-канатовьющая машина, работающая как канатовьющая машина, где- основная конструкция с приводом,- сменный блок свивки, включающий раму 11, составляющую с основной несущей конструкцией машины единую плоскость, и плиту с узлами, свивающими металлокорд. 2 1612 Оплеточная-канатовьющая машина работает следующим образом Режим оплетки. Крутящий момент от электродвигателя, через трансмиссионный узел, передается на оплеточный узел и, через угловой контрпривод, на вытяжные барабаны, укладчик и узел намотки. Режим свивки. Крутящий момент от имеющегося на машине электродвигателя через трансмиссионный вал передается на роторные валы и, через имеющийся на машине угловой контрпривод, на вытяжные барабаны, укладчик и узел намотки. Привод торсиона осуществляется от отдельного электродвигателя, установленного на плите с механической частью. Опыт производства металлокорда показал, что в последнее время с увеличением спроса на корда легких конструкций происходит снижение спроса на корда с оллеткой. В связи с этим оплеточные машины становятся незадействованными в технологическом процессе производства металлокорда и простаивают. Эффект от полезной модели заключается в использовании оплеточных машин как для оплетки корда, так и для его свивки, в зависимости от спроса на тип корда. Это позволит полнее использовать оборудование и увеличить объемы производства металлокорда. Предложенная конструкция опробована на унитарном предприятии Белорусский металлургический завод, удовлетворительно работает и способна производить корда легких конструкций типа (11), (12), (21), (22), соответствующих требованиям ТУ РБ 400074854.004-2001 Металлокорд для шин. Фиг. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
