Электрод для нанесения гальванических покрытий

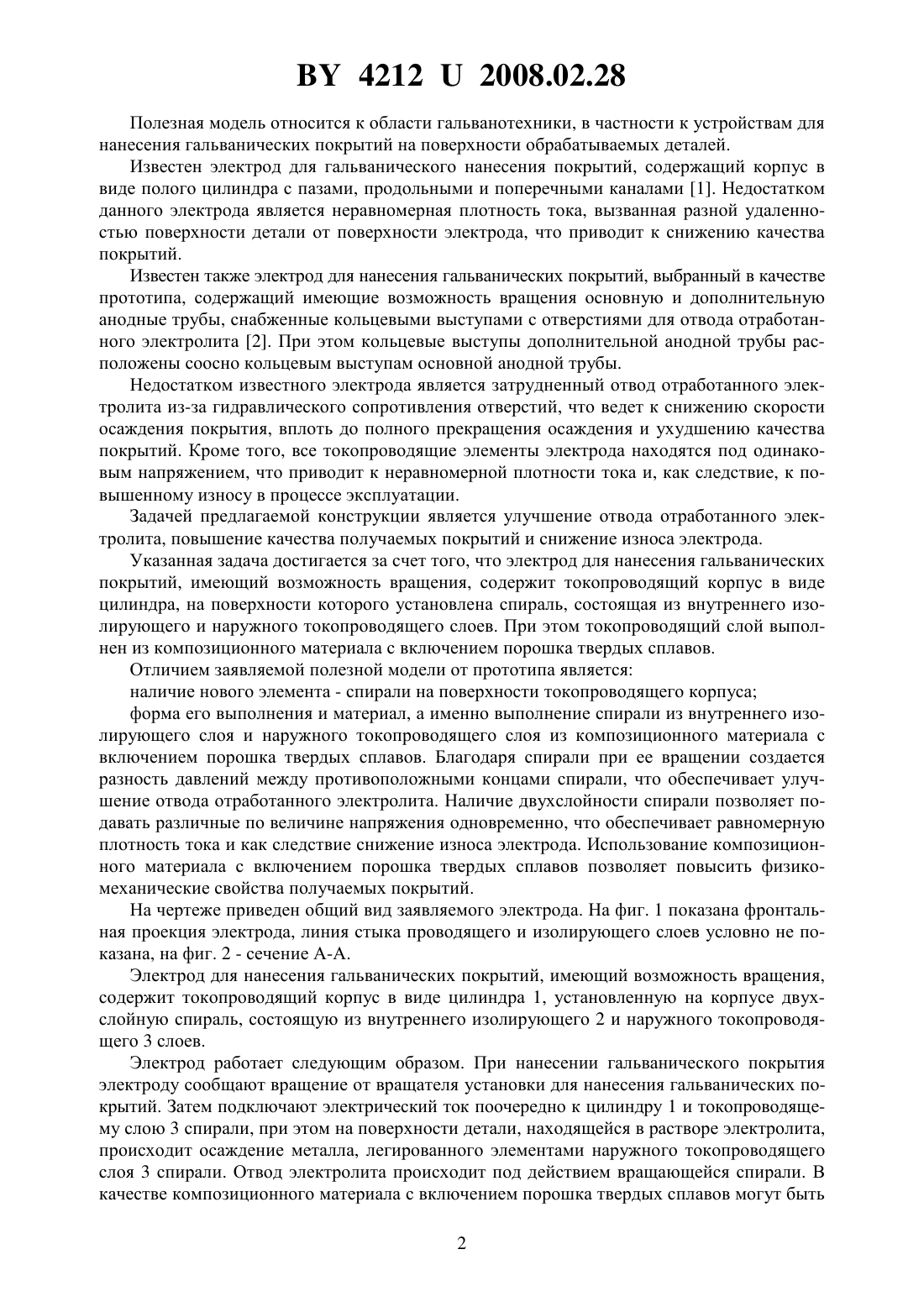

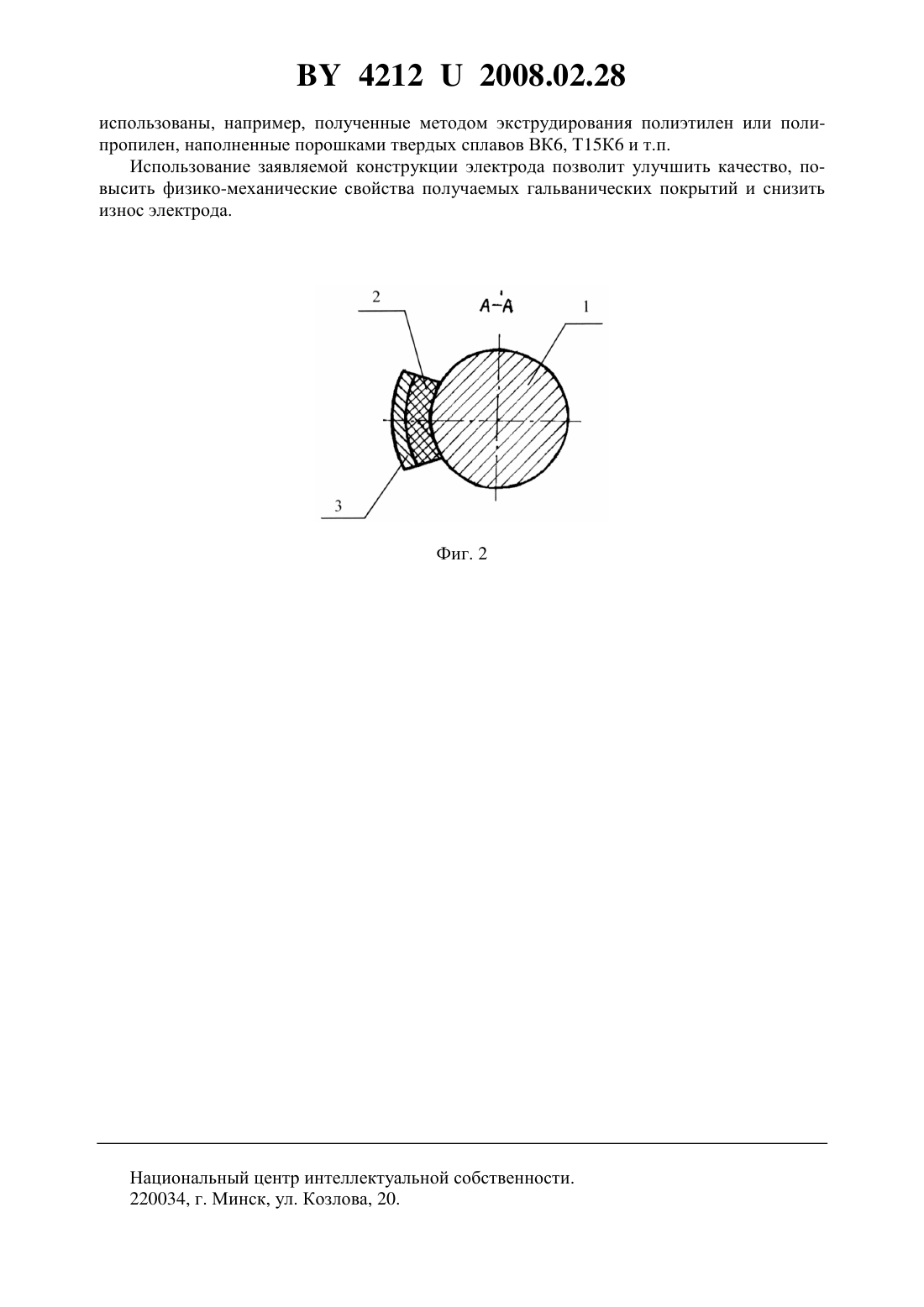

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЭЛЕКТРОД ДЛЯ НАНЕСЕНИЯ ГАЛЬВАНИЧЕСКИХ ПОКРЫТИЙ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Автор Шумов Олег Васильевич(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Электрод для нанесения гальванических покрытий, имеющий возможность вращения,содержащий токопроводящий корпус в виде цилиндра, отличающийся тем, что на поверхности токопроводящего корпуса установлена спираль, состоящая из внутреннего изолирующего и наружного токопроводящего слоев, при этом токопроводящий слой выполнен из композиционного материала с включением порошка твердых сплавов. 42122008.02.28 Полезная модель относится к области гальванотехники, в частности к устройствам для нанесения гальванических покрытий на поверхности обрабатываемых деталей. Известен электрод для гальванического нанесения покрытий, содержащий корпус в виде полого цилиндра с пазами, продольными и поперечными каналами 1. Недостатком данного электрода является неравномерная плотность тока, вызванная разной удаленностью поверхности детали от поверхности электрода, что приводит к снижению качества покрытий. Известен также электрод для нанесения гальванических покрытий, выбранный в качестве прототипа, содержащий имеющие возможность вращения основную и дополнительную анодные трубы, снабженные кольцевыми выступами с отверстиями для отвода отработанного электролита 2. При этом кольцевые выступы дополнительной анодной трубы расположены соосно кольцевым выступам основной анодной трубы. Недостатком известного электрода является затрудненный отвод отработанного электролита из-за гидравлического сопротивления отверстий, что ведет к снижению скорости осаждения покрытия, вплоть до полного прекращения осаждения и ухудшению качества покрытий. Кроме того, все токопроводящие элементы электрода находятся под одинаковым напряжением, что приводит к неравномерной плотности тока и, как следствие, к повышенному износу в процессе эксплуатации. Задачей предлагаемой конструкции является улучшение отвода отработанного электролита, повышение качества получаемых покрытий и снижение износа электрода. Указанная задача достигается за счет того, что электрод для нанесения гальванических покрытий, имеющий возможность вращения, содержит токопроводящий корпус в виде цилиндра, на поверхности которого установлена спираль, состоящая из внутреннего изолирующего и наружного токопроводящего слоев. При этом токопроводящий слой выполнен из композиционного материала с включением порошка твердых сплавов. Отличием заявляемой полезной модели от прототипа является наличие нового элемента - спирали на поверхности токопроводящего корпуса форма его выполнения и материал, а именно выполнение спирали из внутреннего изолирующего слоя и наружного токопроводящего слоя из композиционного материала с включением порошка твердых сплавов. Благодаря спирали при ее вращении создается разность давлений между противоположными концами спирали, что обеспечивает улучшение отвода отработанного электролита. Наличие двухслойности спирали позволяет подавать различные по величине напряжения одновременно, что обеспечивает равномерную плотность тока и как следствие снижение износа электрода. Использование композиционного материала с включением порошка твердых сплавов позволяет повысить физикомеханические свойства получаемых покрытий. На чертеже приведен общий вид заявляемого электрода. На фиг. 1 показана фронтальная проекция электрода, линия стыка проводящего и изолирующего слоев условно не показана, на фиг. 2 - сечение А-А. Электрод для нанесения гальванических покрытий, имеющий возможность вращения,содержит токопроводящий корпус в виде цилиндра 1, установленную на корпусе двухслойную спираль, состоящую из внутреннего изолирующего 2 и наружного токопроводящего 3 слоев. Электрод работает следующим образом. При нанесении гальванического покрытия электроду сообщают вращение от вращателя установки для нанесения гальванических покрытий. Затем подключают электрический ток поочередно к цилиндру 1 и токопроводящему слою 3 спирали, при этом на поверхности детали, находящейся в растворе электролита,происходит осаждение металла, легированного элементами наружного токопроводящего слоя 3 спирали. Отвод электролита происходит под действием вращающейся спирали. В качестве композиционного материала с включением порошка твердых сплавов могут быть 2 42122008.02.28 использованы, например, полученные методом экструдирования полиэтилен или полипропилен, наполненные порошками твердых сплавов ВК 6, Т 15 К 6 и т.п. Использование заявляемой конструкции электрода позволит улучшить качество, повысить физико-механические свойства получаемых гальванических покрытий и снизить износ электрода. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
