Ролик ленточного конвейера

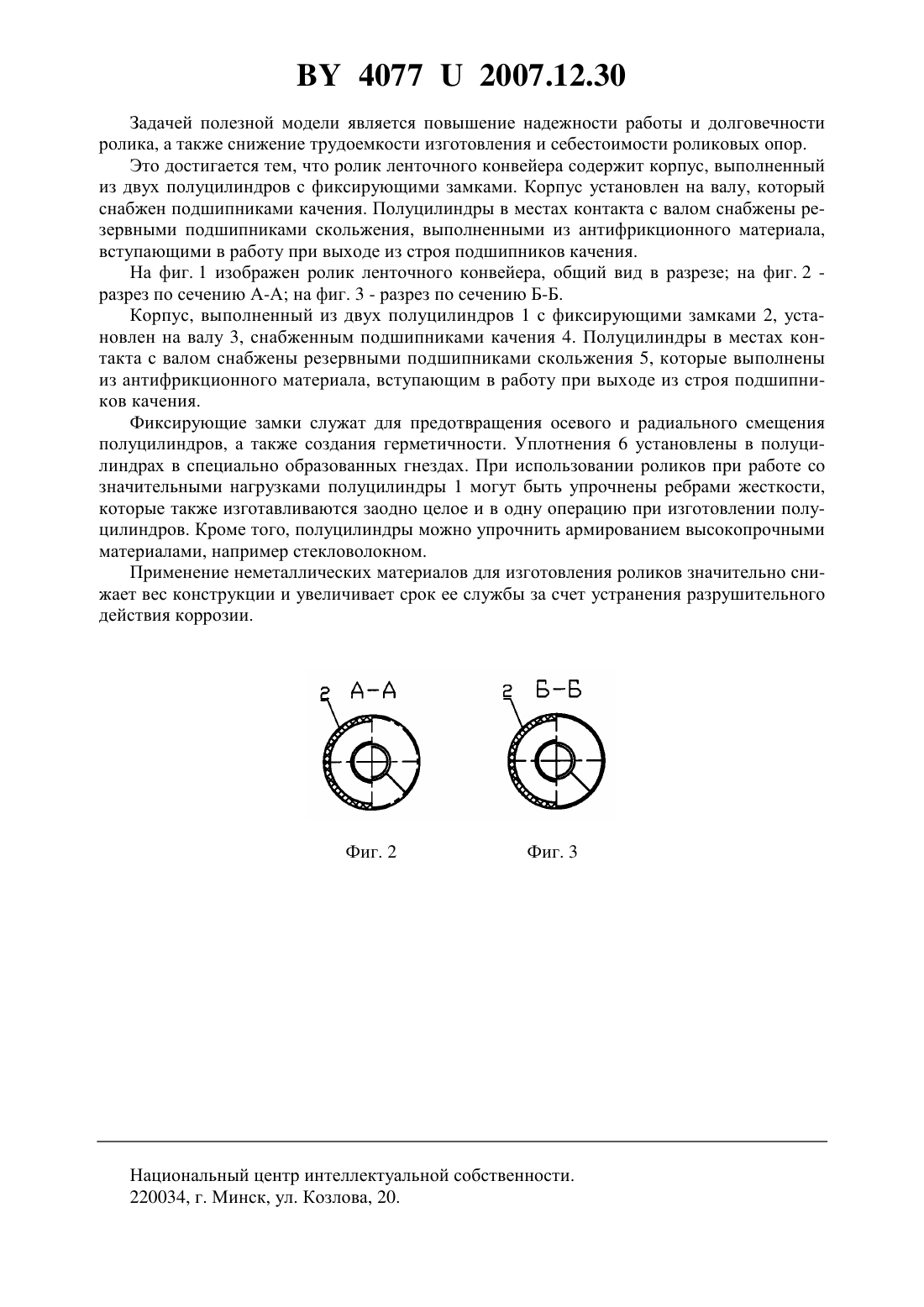

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный университет транспорта(72) Авторы Терешко Юрий Демьянович Екименко Алексей Николаевич Колдаева Светлана Николаевна Колдаев Олег Юрьевич(73) Патентообладатель Учреждение образования Белорусский государственный университет транспорта(57) Ролик ленточного конвейера, содержащий корпус, выполненный из двух полуцилиндров с фиксирующими замками и установленный на валу, снабженном подшипниками качения, отличающийся тем, что полуцилиндры в местах контакта с валом снабжены резервными подшипниками скольжения, выполненными из антифрикционного материала. Фиг. 1 Полезная модель относится к области машиностроения, химической промышленности и предназначена для промышленного транспорта. Наиболее близким по технической сущности к заявляемому ролику является ролик для ленточного конвейера, содержащий корпус, выполненный из двух полуцилиндров с фиксирующими замками и установленный на валу, снабженным подшипниками 1. Недостатком данного ролика являются низкие прочность и надежность работы при эксплуатации. 40772007.12.30 Задачей полезной модели является повышение надежности работы и долговечности ролика, а также снижение трудоемкости изготовления и себестоимости роликовых опор. Это достигается тем, что ролик ленточного конвейера содержит корпус, выполненный из двух полуцилиндров с фиксирующими замками. Корпус установлен на валу, который снабжен подшипниками качения. Полуцилиндры в местах контакта с валом снабжены резервными подшипниками скольжения, выполненными из антифрикционного материала,вступающими в работу при выходе из строя подшипников качения. На фиг. 1 изображен ролик ленточного конвейера, общий вид в разрезе на фиг. 2 разрез по сечению А-А на фиг. 3 - разрез по сечению Б-Б. Корпус, выполненный из двух полуцилиндров 1 с фиксирующими замками 2, установлен на валу 3, снабженным подшипниками качения 4. Полуцилиндры в местах контакта с валом снабжены резервными подшипниками скольжения 5, которые выполнены из антифрикционного материала, вступающим в работу при выходе из строя подшипников качения. Фиксирующие замки служат для предотвращения осевого и радиального смещения полуцилиндров, а также создания герметичности. Уплотнения 6 установлены в полуцилиндрах в специально образованных гнездах. При использовании роликов при работе со значительными нагрузками полуцилиндры 1 могут быть упрочнены ребрами жесткости,которые также изготавливаются заодно целое и в одну операцию при изготовлении полуцилиндров. Кроме того, полуцилиндры можно упрочнить армированием высокопрочными материалами, например стекловолокном. Применение неметаллических материалов для изготовления роликов значительно снижает вес конструкции и увеличивает срок ее службы за счет устранения разрушительного действия коррозии. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
