Привод роторов машины четырехкратной свивки для изготовления металлокорда

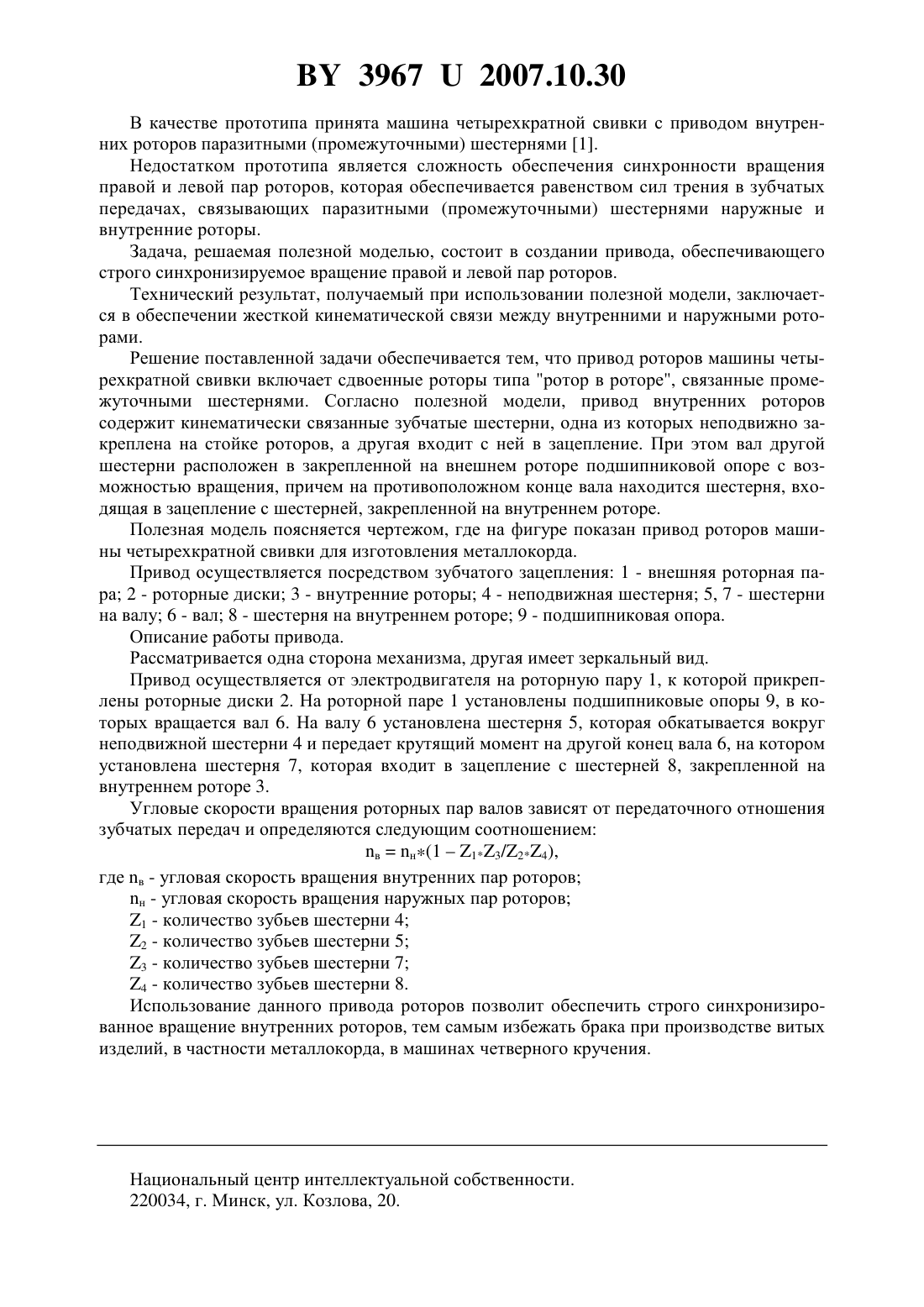

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИВОД РОТОРОВ МАШИНЫ ЧЕТЫРЕХКРАТНОЙ СВИВКИ ДЛЯ ИЗГОТОВЛЕНИЯ МЕТАЛЛОКОРДА(71) Заявитель Республиканское унитарное предприятие Белорусский металлургический завод(72) Авторы Рыбинский Виктор Николаевич Томшин Михаил Александрович(73) Патентообладатель Республиканское унитарное предприятие Белорусский металлургический завод(57) Привод роторов машины четырехкратной свивки, включающий сдвоенные роторы типа ротор в роторе, связанные промежуточными шестернями, отличающийся тем, что привод внутренних роторов содержит кинематически связанные зубчатые шестерни, одна из которых неподвижно закреплена на стойке роторов, а другая входит с ней в зацепление,при этом вал другой шестерни расположен в закрепленной на внешнем роторе подшипниковой опоре с возможностью вращения, причем на противоположном конце вала находится шестерня, входящая в зацепление с шестерней, закрепленной на внутреннем роторе. Полезная модель относится к области оборудования для изготовления изделий из металлических и полимерных нитей, в частности металлокорда, предназначенного для армирования резинотехнических изделий. 39672007.10.30 В качестве прототипа принята машина четырехкратной свивки с приводом внутренних роторов паразитными (промежуточными) шестернями 1. Недостатком прототипа является сложность обеспечения синхронности вращения правой и левой пар роторов, которая обеспечивается равенством сил трения в зубчатых передачах, связывающих паразитными (промежуточными) шестернями наружные и внутренние роторы. Задача, решаемая полезной моделью, состоит в создании привода, обеспечивающего строго синхронизируемое вращение правой и левой пар роторов. Технический результат, получаемый при использовании полезной модели, заключается в обеспечении жесткой кинематической связи между внутренними и наружными роторами. Решение поставленной задачи обеспечивается тем, что привод роторов машины четырехкратной свивки включает сдвоенные роторы типа ротор в роторе, связанные промежуточными шестернями. Согласно полезной модели, привод внутренних роторов содержит кинематически связанные зубчатые шестерни, одна из которых неподвижно закреплена на стойке роторов, а другая входит с ней в зацепление. При этом вал другой шестерни расположен в закрепленной на внешнем роторе подшипниковой опоре с возможностью вращения, причем на противоположном конце вала находится шестерня, входящая в зацепление с шестерней, закрепленной на внутреннем роторе. Полезная модель поясняется чертежом, где на фигуре показан привод роторов машины четырехкратной свивки для изготовления металлокорда. Привод осуществляется посредством зубчатого зацепления 1 - внешняя роторная пара 2 - роторные диски 3 - внутренние роторы 4 - неподвижная шестерня 5, 7 - шестерни на валу 6 - вал 8 - шестерня на внутреннем роторе 9 - подшипниковая опора. Описание работы привода. Рассматривается одна сторона механизма, другая имеет зеркальный вид. Привод осуществляется от электродвигателя на роторную пару 1, к которой прикреплены роторные диски 2. На роторной паре 1 установлены подшипниковые опоры 9, в которых вращается вал 6. На валу 6 установлена шестерня 5, которая обкатывается вокруг неподвижной шестерни 4 и передает крутящий момент на другой конец вала 6, на котором установлена шестерня 7, которая входит в зацепление с шестерней 8, закрепленной на внутреннем роторе 3. Угловые скорости вращения роторных пар валов зависят от передаточного отношения зубчатых передач и определяются следующим соотношением вн(113/24),где в - угловая скорость вращения внутренних пар роторов н - угловая скорость вращения наружных пар роторов 1 - количество зубьев шестерни 4 2 - количество зубьев шестерни 5 3 - количество зубьев шестерни 7 4 - количество зубьев шестерни 8. Использование данного привода роторов позволит обеспечить строго синхронизированное вращение внутренних роторов, тем самым избежать брака при производстве витых изделий, в частности металлокорда, в машинах четверного кручения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
