Рабочий орган кротодренажной машины

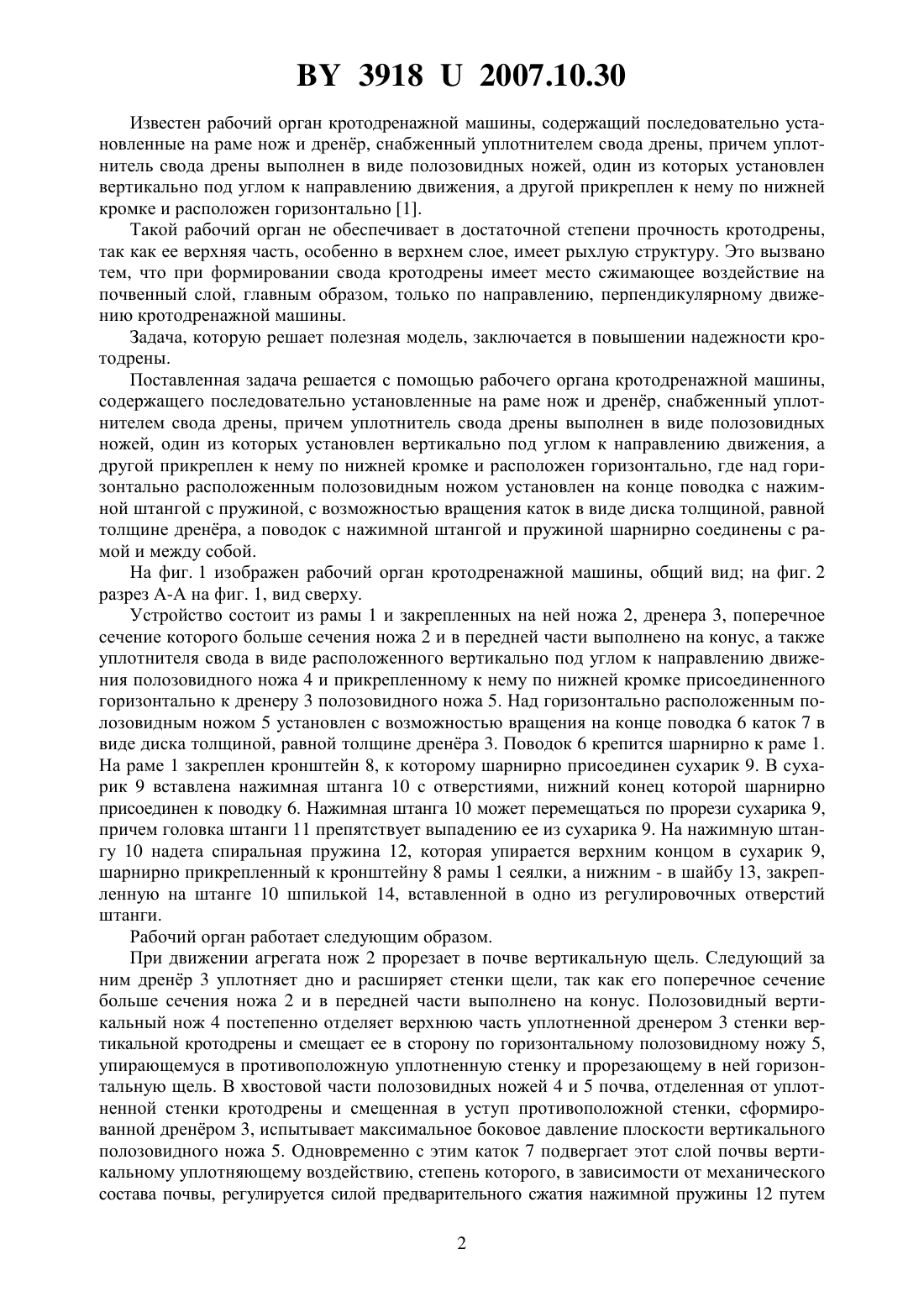

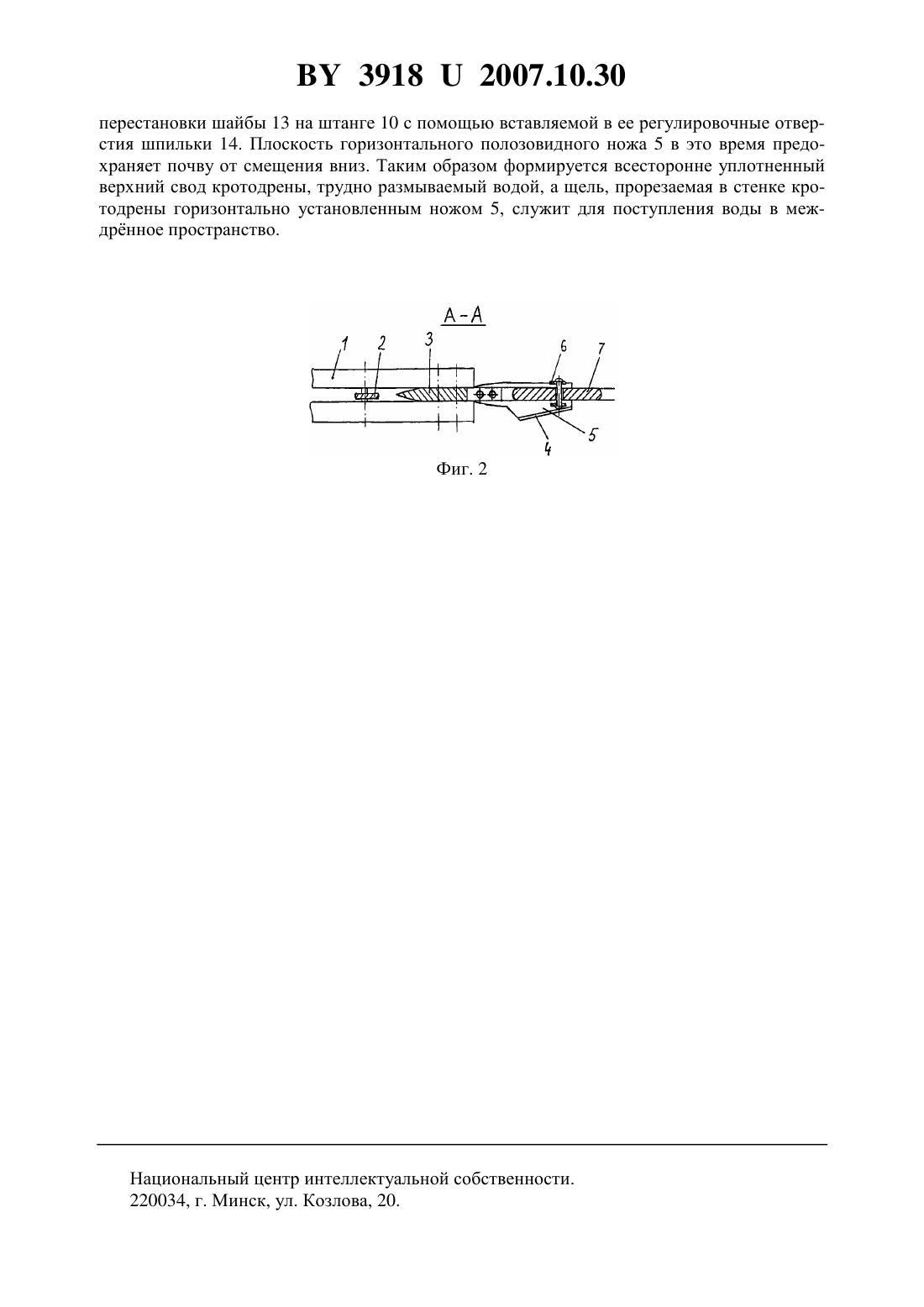

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАБОЧИЙ ОРГАН КРОТОДРЕНАЖНОЙ МАШИНЫ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Виктор Николаевич Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Рабочий орган кротодренажной машины, содержащий последовательно установленные на раме нож и дренр, снабженный уплотнителем свода дрены, причем уплотнитель свода дрены выполнен в виде полозовидных ножей, один из которых установлен вертикально под углом к направлению движения, а другой прикреплен к нему по нижней кромке и расположен горизонтально, отличающийся тем, что над горизонтально расположенным полозовидным ножом установлен на конце поводка с нажимной штангой с пружиной, с возможностью вращения каток в виде диска толщиной, равной толщине дренра, а поводок с нажимной штангой с пружиной шарнирно соединены с рамой и между собой. Фиг. 1 Полезная модель относится к сельскому хозяйству и может быть использована для формирования кротодрены для внутрипочвенного осушения и увлажнения на различных почвах, преимущественно среднего и тяжелого механического состава. 39182007.10.30 Известен рабочий орган кротодренажной машины, содержащий последовательно установленные на раме нож и дренр, снабженный уплотнителем свода дрены, причем уплотнитель свода дрены выполнен в виде полозовидных ножей, один из которых установлен вертикально под углом к направлению движения, а другой прикреплен к нему по нижней кромке и расположен горизонтально 1. Такой рабочий орган не обеспечивает в достаточной степени прочность кротодрены,так как ее верхняя часть, особенно в верхнем слое, имеет рыхлую структуру. Это вызвано тем, что при формировании свода кротодрены имеет место сжимающее воздействие на почвенный слой, главным образом, только по направлению, перпендикулярному движению кротодренажной машины. Задача, которую решает полезная модель, заключается в повышении надежности кротодрены. Поставленная задача решается с помощью рабочего органа кротодренажной машины,содержащего последовательно установленные на раме нож и дренр, снабженный уплотнителем свода дрены, причем уплотнитель свода дрены выполнен в виде полозовидных ножей, один из которых установлен вертикально под углом к направлению движения, а другой прикреплен к нему по нижней кромке и расположен горизонтально, где над горизонтально расположенным полозовидным ножом установлен на конце поводка с нажимной штангой с пружиной, с возможностью вращения каток в виде диска толщиной, равной толщине дренра, а поводок с нажимной штангой и пружиной шарнирно соединены с рамой и между собой. На фиг. 1 изображен рабочий орган кротодренажной машины, общий вид на фиг. 2 разрез А-А на фиг. 1, вид сверху. Устройство состоит из рамы 1 и закрепленных на ней ножа 2, дренера 3, поперечное сечение которого больше сечения ножа 2 и в передней части выполнено на конус, а также уплотнителя свода в виде расположенного вертикально под углом к направлению движения полозовидного ножа 4 и прикрепленному к нему по нижней кромке присоединенного горизонтально к дренеру 3 полозовидного ножа 5. Над горизонтально расположенным полозовидным ножом 5 установлен с возможностью вращения на конце поводка 6 каток 7 в виде диска толщиной, равной толщине дренра 3. Поводок 6 крепится шарнирно к раме 1. На раме 1 закреплен кронштейн 8, к которому шарнирно присоединен сухарик 9. В сухарик 9 вставлена нажимная штанга 10 с отверстиями, нижний конец которой шарнирно присоединен к поводку 6. Нажимная штанга 10 может перемещаться по прорези сухарика 9,причем головка штанги 11 препятствует выпадению ее из сухарика 9. На нажимную штангу 10 надета спиральная пружина 12, которая упирается верхним концом в сухарик 9,шарнирно прикрепленный к кронштейну 8 рамы 1 сеялки, а нижним - в шайбу 13, закрепленную на штанге 10 шпилькой 14, вставленной в одно из регулировочных отверстий штанги. Рабочий орган работает следующим образом. При движении агрегата нож 2 прорезает в почве вертикальную щель. Следующий за ним дренр 3 уплотняет дно и расширяет стенки щели, так как его поперечное сечение больше сечения ножа 2 и в передней части выполнено на конус. Полозовидный вертикальный нож 4 постепенно отделяет верхнюю часть уплотненной дренером 3 стенки вертикальной кротодрены и смещает ее в сторону по горизонтальному полозовидному ножу 5,упирающемуся в противоположную уплотненную стенку и прорезающему в ней горизонтальную щель. В хвостовой части полозовидных ножей 4 и 5 почва, отделенная от уплотненной стенки кротодрены и смещенная в уступ противоположной стенки, сформированной дренром 3, испытывает максимальное боковое давление плоскости вертикального полозовидного ножа 5. Одновременно с этим каток 7 подвергает этот слой почвы вертикальному уплотняющему воздействию, степень которого, в зависимости от механического состава почвы, регулируется силой предварительного сжатия нажимной пружины 12 путем 2 39182007.10.30 перестановки шайбы 13 на штанге 10 с помощью вставляемой в ее регулировочные отверстия шпильки 14. Плоскость горизонтального полозовидного ножа 5 в это время предохраняет почву от смещения вниз. Таким образом формируется всесторонне уплотненный верхний свод кротодрены, трудно размываемый водой, а щель, прорезаемая в стенке кротодрены горизонтально установленным ножом 5, служит для поступления воды в междрнное пространство. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
