Плуг

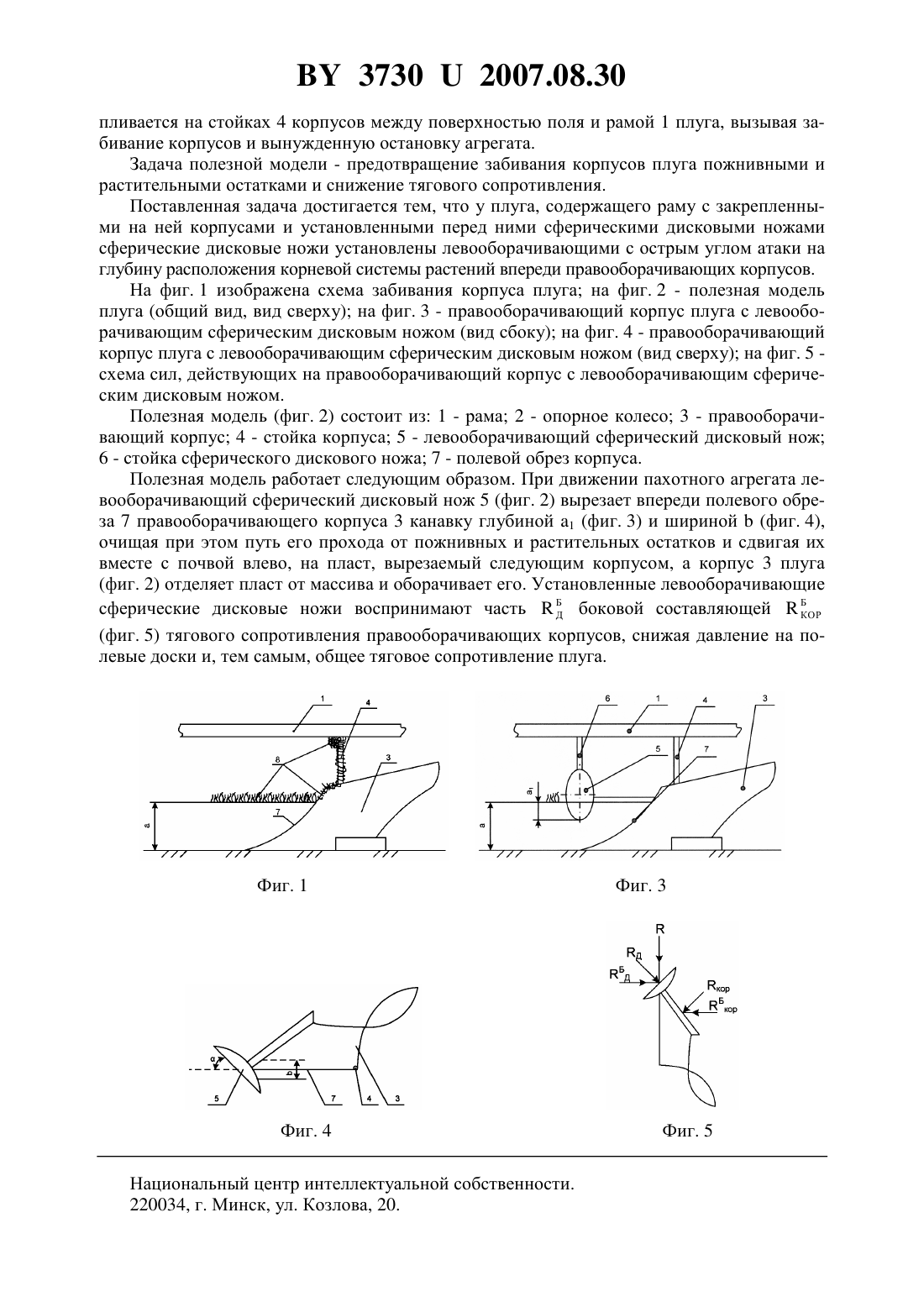

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Автор Тимошенко Василий Яковлевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Плуг, содержащий раму с закрепленными на ней корпусами и установленными перед ними сферическими дисковыми ножами, отличающийся тем, что сферические дисковые ножи установлены левооборачивающими с острым углом атаки на глубину расположения корневой системы растений впереди правооборачивающих корпусов. Фиг. 2 Полезная модель относится к сельскохозяйственной технике и может быть использована для вспашки полей, занятых сидератами или засоренных пожнивными и растительными остатками. Известен плуг, включающий корпуса с установленными перед ними дисковыми ножами 1. Недостатком данного устройства является забивание стоек корпусов пожнивными и растительными остатками. При вспашке полей, занятых сидератами или засоренных пожнивными и растительными остатками, растительная масса 8 (фиг. 1) полевыми обрезами 7 корпусов 3 вытеребливается из почвы и, поднимаясь по ним вверх, нака 37302007.08.30 пливается на стойках 4 корпусов между поверхностью поля и рамой 1 плуга, вызывая забивание корпусов и вынужденную остановку агрегата. Задача полезной модели - предотвращение забивания корпусов плуга пожнивными и растительными остатками и снижение тягового сопротивления. Поставленная задача достигается тем, что у плуга, содержащего раму с закрепленными на ней корпусами и установленными перед ними сферическими дисковыми ножами сферические дисковые ножи установлены левооборачивающими с острым углом атаки на глубину расположения корневой системы растений впереди правооборачивающих корпусов. На фиг. 1 изображена схема забивания корпуса плуга на фиг. 2 - полезная модель плуга (общий вид, вид сверху) на фиг. 3 - правооборачивающий корпус плуга с левооборачивающим сферическим дисковым ножом (вид сбоку) на фиг. 4 - правооборачивающий корпус плуга с левооборачивающим сферическим дисковым ножом (вид сверху) на фиг. 5 схема сил, действующих на правооборачивающий корпус с левооборачивающим сферическим дисковым ножом. Полезная модель (фиг. 2) состоит из 1 - рама 2 - опорное колесо 3 - правооборачивающий корпус 4 - стойка корпуса 5 - левооборачивающий сферический дисковый нож 6 - стойка сферического дискового ножа 7 - полевой обрез корпуса. Полезная модель работает следующим образом. При движении пахотного агрегата левооборачивающий сферический дисковый нож 5 (фиг. 2) вырезает впереди полевого обреза 7 правооборачивающего корпуса 3 канавку глубиной 1 (фиг. 3) и шириной(фиг. 4),очищая при этом путь его прохода от пожнивных и растительных остатков и сдвигая их вместе с почвой влево, на пласт, вырезаемый следующим корпусом, а корпус 3 плуга(фиг. 2) отделяет пласт от массива и оборачивает его. Установленные левооборачивающие сферические дисковые ножи воспринимают частьБ боковой составляющейБ Д КОР(фиг. 5) тягового сопротивления правооборачивающих корпусов, снижая давление на полевые доски и, тем самым, общее тяговое сопротивление плуга. Фиг. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
