Вилка электрическая штепсельная

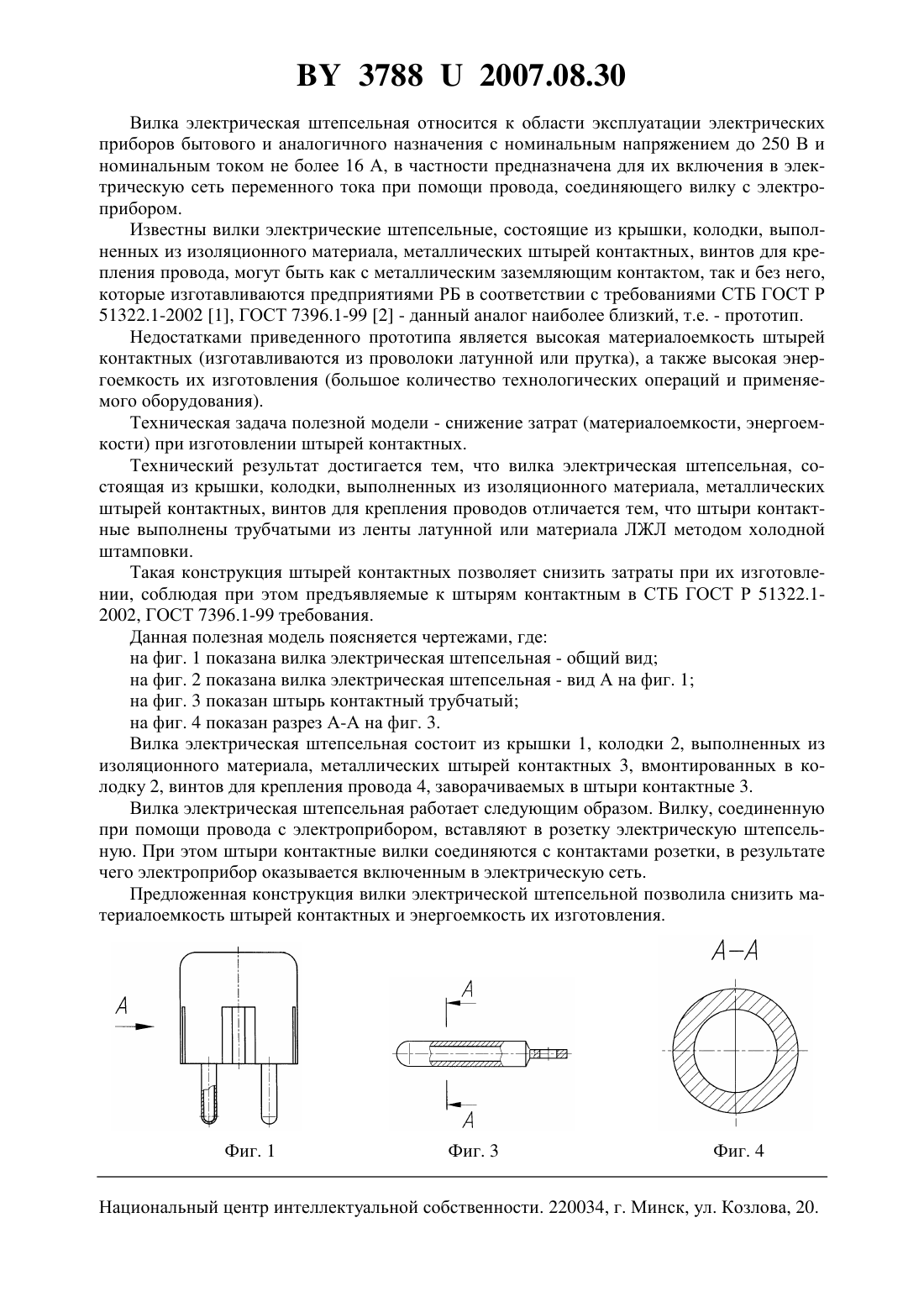

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Производственное частное унитарное предприятие ЭлКис Общественного объединения Белорусское товарищество инвалидов по зрению(72) Автор Середюк Людмила Николаевна(73) Патентообладатель Производственное частное унитарное предприятие ЭлКис Общественного объединения Белорусское товарищество инвалидов по зрению(57) Вилка электрическая штепсельная, состоящая из крышки, колодки, выполненных из изоляционного материала, металлических штырей контактных, винтов для крепления проводов, отличающаяся тем, что штыри контактные выполнены трубчатыми из ленты латунной или материала ЛЖЛ методом холодной штамповки.(56) 1. СТБ ГОСТ Р 51322.1-2002. Соединители электрические штепсельные бытового и аналогичного назначения. Общие требования и методы испытаний. - Минск НП РУП БелГИСС, 2003. 2. ГОСТ 7396.1-99. Соединители штепсельные бытового и аналогичного назначения. Основные размеры. - Москва Издательство стандартов. 1989 (прототип). 37882007.08.30 Вилка электрическая штепсельная относится к области эксплуатации электрических приборов бытового и аналогичного назначения с номинальным напряжением до 250 В и номинальным током не более 16 А, в частности предназначена для их включения в электрическую сеть переменного тока при помощи провода, соединяющего вилку с электроприбором. Известны вилки электрические штепсельные, состоящие из крышки, колодки, выполненных из изоляционного материала, металлических штырей контактных, винтов для крепления провода, могут быть как с металлическим заземляющим контактом, так и без него,которые изготавливаются предприятиями РБ в соответствии с требованиями СТБ ГОСТ Р 51322.1-2002 1, ГОСТ 7396.1-99 2 - данный аналог наиболее близкий, т.е. - прототип. Недостатками приведенного прототипа является высокая материалоемкость штырей контактных (изготавливаются из проволоки латунной или прутка), а также высокая энергоемкость их изготовления (большое количество технологических операций и применяемого оборудования). Техническая задача полезной модели - снижение затрат (материалоемкости, энергоемкости) при изготовлении штырей контактных. Технический результат достигается тем, что вилка электрическая штепсельная, состоящая из крышки, колодки, выполненных из изоляционного материала, металлических штырей контактных, винтов для крепления проводов отличается тем, что штыри контактные выполнены трубчатыми из ленты латунной или материала ЛЖЛ методом холодной штамповки. Такая конструкция штырей контактных позволяет снизить затраты при их изготовлении, соблюдая при этом предъявляемые к штырям контактным в СТБ ГОСТ Р 51322.12002, ГОСТ 7396.1-99 требования. Данная полезная модель поясняется чертежами, где на фиг. 1 показана вилка электрическая штепсельная - общий вид на фиг. 2 показана вилка электрическая штепсельная - вид А на фиг. 1 на фиг. 3 показан штырь контактный трубчатый на фиг. 4 показан разрез А-А на фиг. 3. Вилка электрическая штепсельная состоит из крышки 1, колодки 2, выполненных из изоляционного материала, металлических штырей контактных 3, вмонтированных в колодку 2, винтов для крепления провода 4, заворачиваемых в штыри контактные 3. Вилка электрическая штепсельная работает следующим образом. Вилку, соединенную при помощи провода с электроприбором, вставляют в розетку электрическую штепсельную. При этом штыри контактные вилки соединяются с контактами розетки, в результате чего электроприбор оказывается включенным в электрическую сеть. Предложенная конструкция вилки электрической штепсельной позволила снизить материалоемкость штырей контактных и энергоемкость их изготовления. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
