Плуг

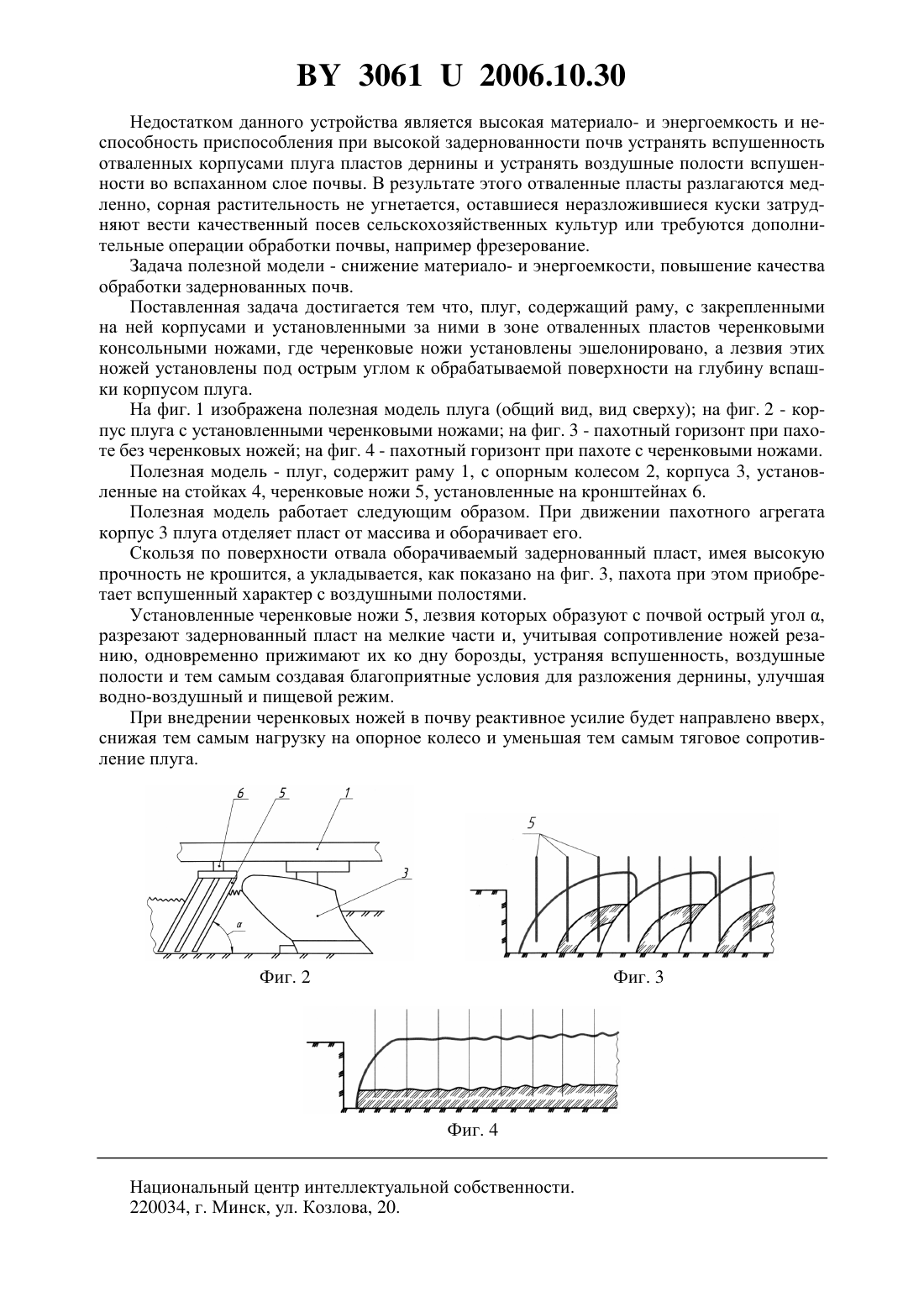

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Тимошенко Василий Яковлевич Кецко Владимир Николаевич Жданко Дмитрий Анатольевич Жданко Дмитрий Александрович Кругляков Сергей Николаевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Плуг, содержащий раму с закрепленными на ней корпусами и установленными за ними в зоне отваленных пластов черенковыми консольными ножами, отличающийся тем,что черенковые ножи установлены эшелонировано, а лезвия этих ножей установлены под острым углом к обрабатываемой поверхности на глубину вспашки корпусом плуга. Фиг. 1 Полезная модель относится к сельскохозяйственной технике и может быть использована для вспашки задернованных почв, имеющих наивысшую связность, а их верхний слой - дернину. Известен комбинированный агрегат в составе плуга с дополнительным приспособлением, включающий вал с клиновидными дисками, выравниватель и планчатый каток 1. 30612006.10.30 Недостатком данного устройства является высокая материало- и энергоемкость и неспособность приспособления при высокой задернованности почв устранять вспушенность отваленных корпусами плуга пластов дернины и устранять воздушные полости вспушенности во вспаханном слое почвы. В результате этого отваленные пласты разлагаются медленно, сорная растительность не угнетается, оставшиеся неразложившиеся куски затрудняют вести качественный посев сельскохозяйственных культур или требуются дополнительные операции обработки почвы, например фрезерование. Задача полезной модели - снижение материало- и энергоемкости, повышение качества обработки задернованных почв. Поставленная задача достигается тем что, плуг, содержащий раму, с закрепленными на ней корпусами и установленными за ними в зоне отваленных пластов черенковыми консольными ножами, где черенковые ножи установлены эшелонировано, а лезвия этих ножей установлены под острым углом к обрабатываемой поверхности на глубину вспашки корпусом плуга. На фиг. 1 изображена полезная модель плуга (общий вид, вид сверху) на фиг. 2 - корпус плуга с установленными черенковыми ножами на фиг. 3 - пахотный горизонт при пахоте без черенковых ножей на фиг. 4 - пахотный горизонт при пахоте с черенковыми ножами. Полезная модель - плуг, содержит раму 1, с опорным колесом 2, корпуса 3, установленные на стойках 4, черенковые ножи 5, установленные на кронштейнах 6. Полезная модель работает следующим образом. При движении пахотного агрегата корпус 3 плуга отделяет пласт от массива и оборачивает его. Скользя по поверхности отвала оборачиваемый задернованный пласт, имея высокую прочность не крошится, а укладывается, как показано на фиг. 3, пахота при этом приобретает вспушенный характер с воздушными полостями. Установленные черенковые ножи 5, лезвия которых образуют с почвой острый угол ,разрезают задернованный пласт на мелкие части и, учитывая сопротивление ножей резанию, одновременно прижимают их ко дну борозды, устраняя вспушенность, воздушные полости и тем самым создавая благоприятные условия для разложения дернины, улучшая водно-воздушный и пищевой режим. При внедрении черенковых ножей в почву реактивное усилие будет направлено вверх,снижая тем самым нагрузку на опорное колесо и уменьшая тем самым тяговое сопротивление плуга. Фиг. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
