Отопитель

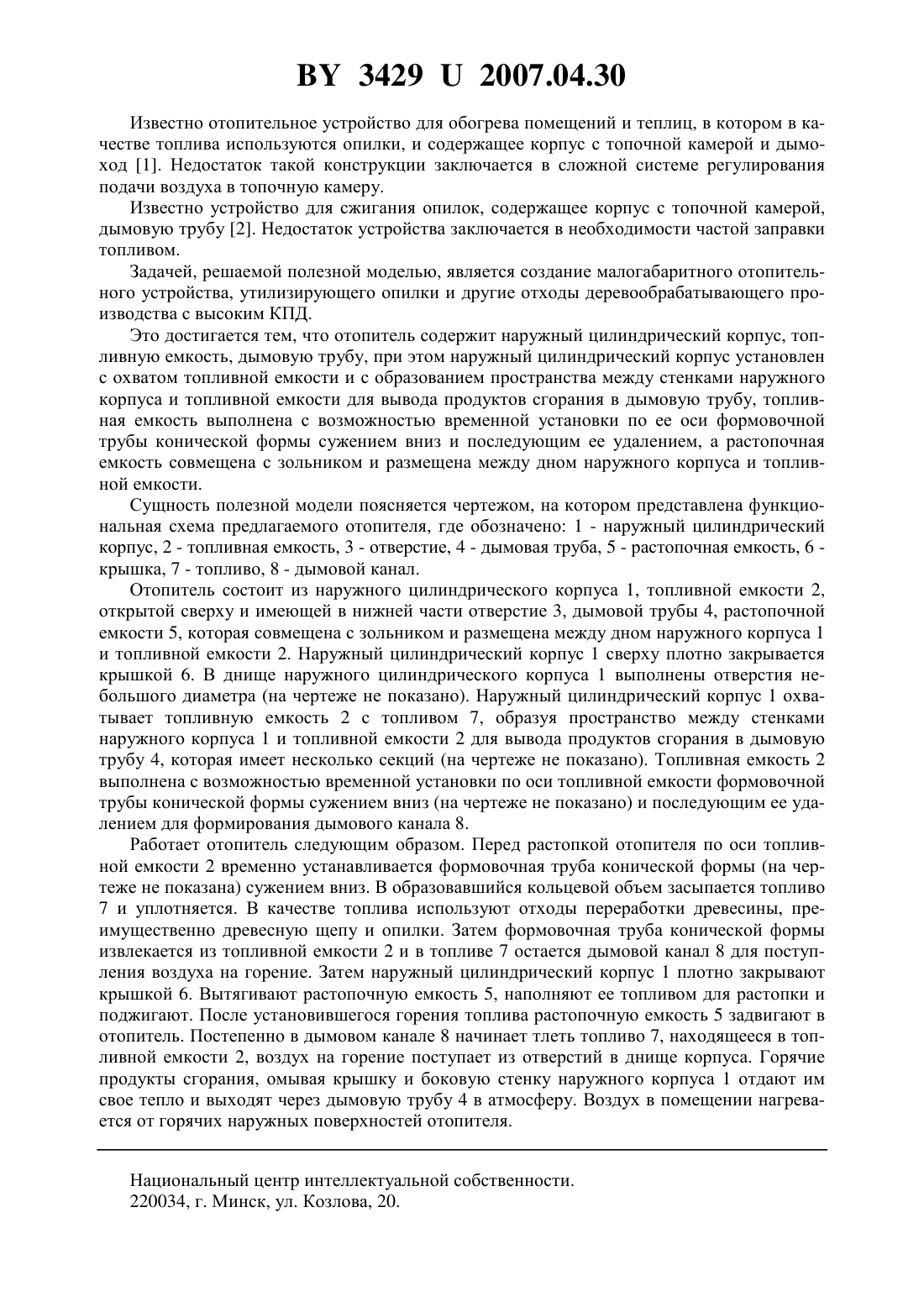

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Открытое акционерное общество Брестсельмаш Паюк Иосиф Семенович(72) Авторы Паюк Иосиф Семенович Хмара Ростислав Михайлович(73) Патентообладатели Открытое акционерное общество Брестсельмаш Паюк Иосиф Семенович(57) Отопитель, содержащий наружный цилиндрический корпус, топливную емкость, дымовую трубу, отличающийся тем, что наружный цилиндрический корпус выполнен с охватом топливной емкости и с образованием пространства между стенками наружного корпуса и топливной емкости для вывода продуктов сгорания в дымовую трубу, топливная емкость выполнена с возможностью временной установки по ее оси формовочной трубы конической формы сужением вниз и последующим ее удалением, растопочная емкость совмещена с зольником и размещена между дном наружного корпуса и топливной емкости. Полезная модель относится к устройствам для обогрева, использующим в качестве топлива отходы переработки древесины, преимущественно древесную щепу и опилки, и может применяться для отопления помещений и теплиц. 34292007.04.30 Известно отопительное устройство для обогрева помещений и теплиц, в котором в качестве топлива используются опилки, и содержащее корпус с топочной камерой и дымоход 1. Недостаток такой конструкции заключается в сложной системе регулирования подачи воздуха в топочную камеру. Известно устройство для сжигания опилок, содержащее корпус с топочной камерой,дымовую трубу 2. Недостаток устройства заключается в необходимости частой заправки топливом. Задачей, решаемой полезной моделью, является создание малогабаритного отопительного устройства, утилизирующего опилки и другие отходы деревообрабатывающего производства с высоким КПД. Это достигается тем, что отопитель содержит наружный цилиндрический корпус, топливную емкость, дымовую трубу, при этом наружный цилиндрический корпус установлен с охватом топливной емкости и с образованием пространства между стенками наружного корпуса и топливной емкости для вывода продуктов сгорания в дымовую трубу, топливная емкость выполнена с возможностью временной установки по ее оси формовочной трубы конической формы сужением вниз и последующим ее удалением, а растопочная емкость совмещена с зольником и размещена между дном наружного корпуса и топливной емкости. Сущность полезной модели поясняется чертежом, на котором представлена функциональная схема предлагаемого отопителя, где обозначено 1 - наружный цилиндрический корпус, 2 - топливная емкость, 3 - отверстие, 4 - дымовая труба, 5 - растопочная емкость, 6 крышка, 7 - топливо, 8 - дымовой канал. Отопитель состоит из наружного цилиндрического корпуса 1, топливной емкости 2,открытой сверху и имеющей в нижней части отверстие 3, дымовой трубы 4, растопочной емкости 5, которая совмещена с зольником и размещена между дном наружного корпуса 1 и топливной емкости 2. Наружный цилиндрический корпус 1 сверху плотно закрывается крышкой 6. В днище наружного цилиндрического корпуса 1 выполнены отверстия небольшого диаметра (на чертеже не показано). Наружный цилиндрический корпус 1 охватывает топливную емкость 2 с топливом 7, образуя пространство между стенками наружного корпуса 1 и топливной емкости 2 для вывода продуктов сгорания в дымовую трубу 4, которая имеет несколько секций (на чертеже не показано). Топливная емкость 2 выполнена с возможностью временной установки по оси топливной емкости формовочной трубы конической формы сужением вниз (на чертеже не показано) и последующим ее удалением для формирования дымового канала 8. Работает отопитель следующим образом. Перед растопкой отопителя по оси топливной емкости 2 временно устанавливается формовочная труба конической формы (на чертеже не показана) сужением вниз. В образовавшийся кольцевой объем засыпается топливо 7 и уплотняется. В качестве топлива используют отходы переработки древесины, преимущественно древесную щепу и опилки. Затем формовочная труба конической формы извлекается из топливной емкости 2 и в топливе 7 остается дымовой канал 8 для поступления воздуха на горение. Затем наружный цилиндрический корпус 1 плотно закрывают крышкой 6. Вытягивают растопочную емкость 5, наполняют ее топливом для растопки и поджигают. После установившегося горения топлива растопочную емкость 5 задвигают в отопитель. Постепенно в дымовом канале 8 начинает тлеть топливо 7, находящееся в топливной емкости 2, воздух на горение поступает из отверстий в днище корпуса. Горячие продукты сгорания, омывая крышку и боковую стенку наружного корпуса 1 отдают им свое тепло и выходят через дымовую трубу 4 в атмосферу. Воздух в помещении нагревается от горячих наружных поверхностей отопителя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
