Устройство для фиксации пластиковой емкости к дренажу

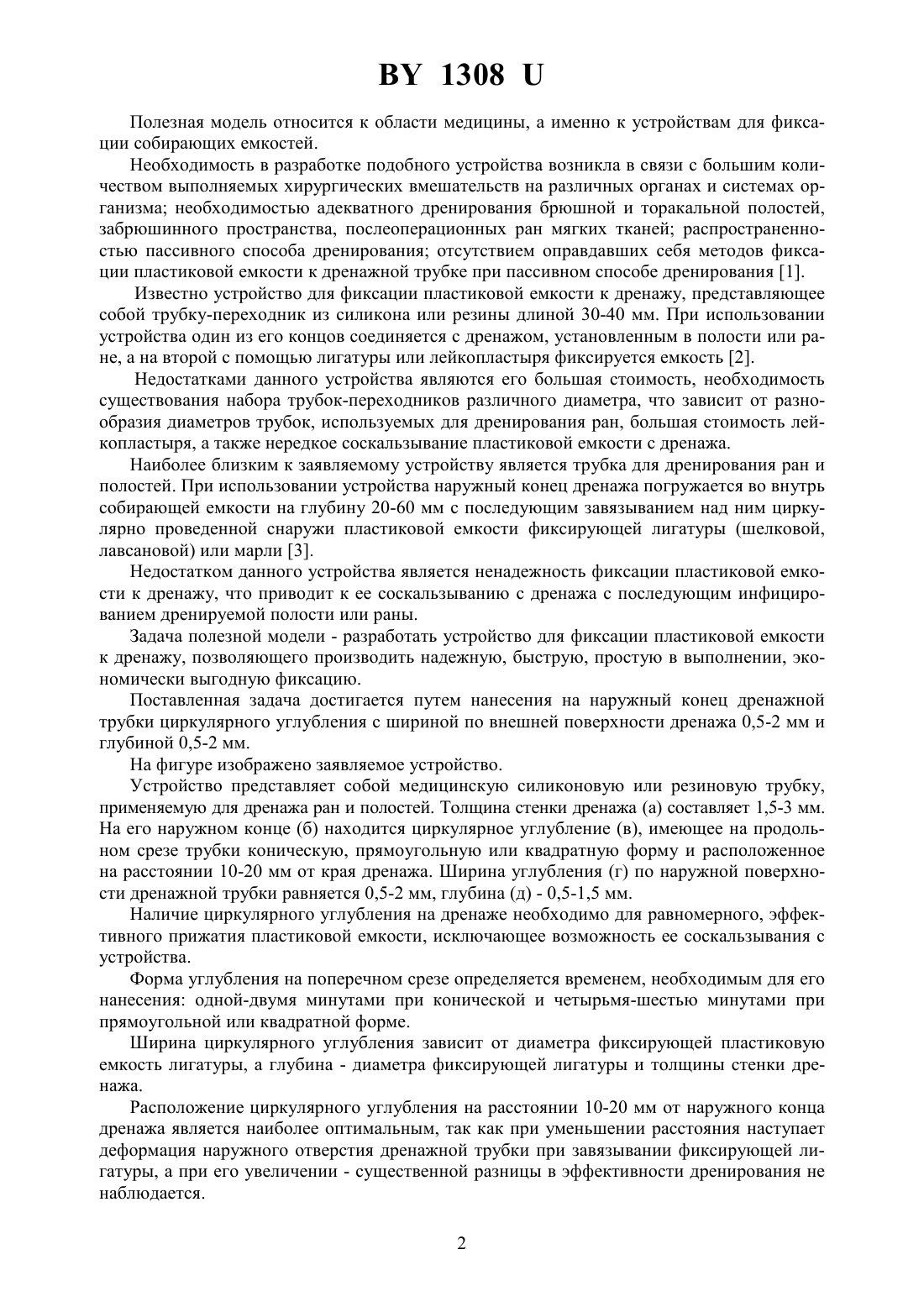

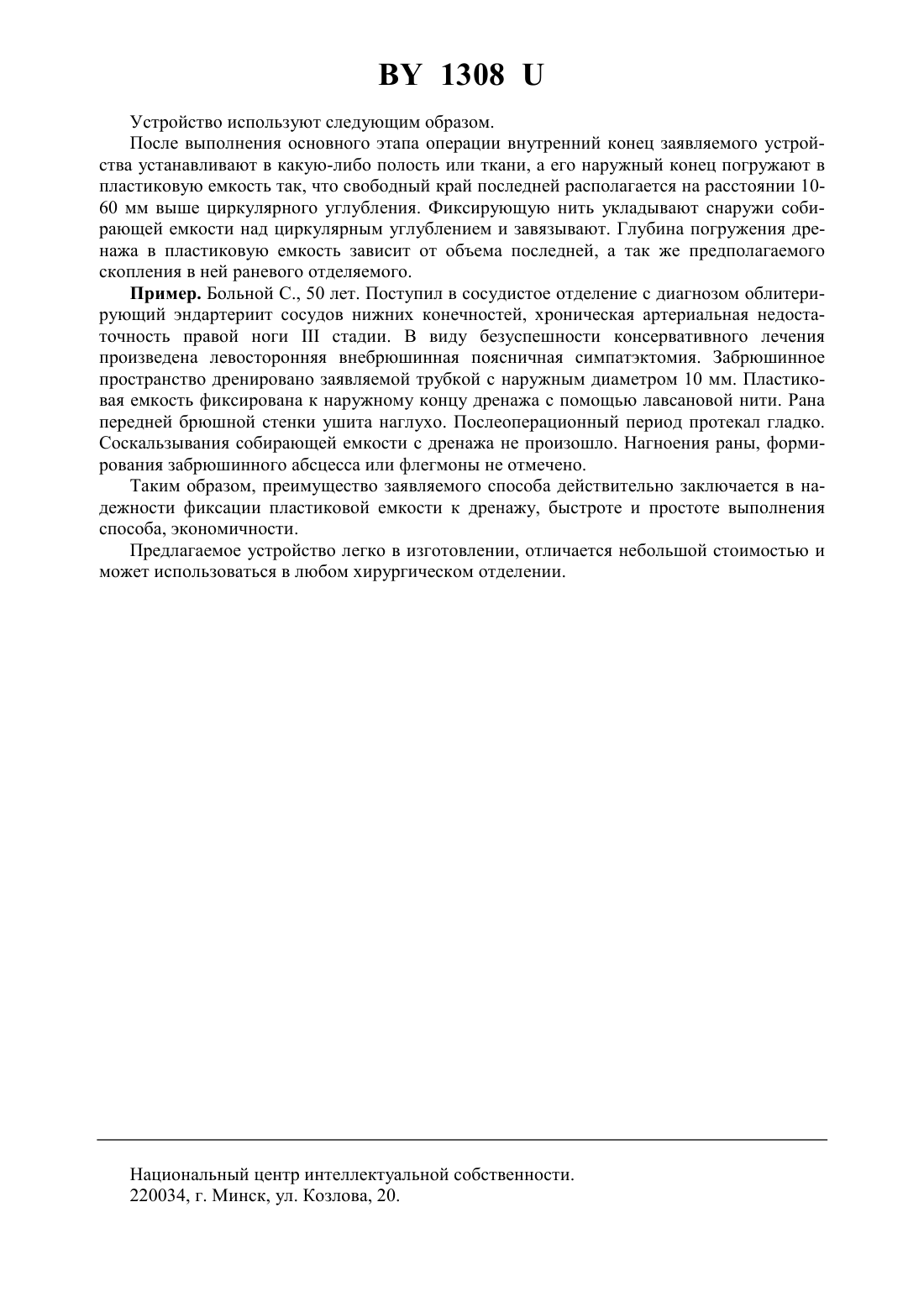

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ФИКСАЦИИ ПЛАСТИКОВОЙ ЕМКОСТИ К ДРЕНАЖУ(71) Заявитель Гродненский государственный медицинский университет(72) Авторы Иоскевич Николай Николаевич Довнар Людмила Николаевна Ложко Павел Михайлович(73) Патентообладатель Гродненский государственный медицинский университет(57) Устройство для фиксации пластиковой емкости к дренажу, представляющее собой дренажную трубку, отличающееся тем, что на расстоянии 10-20 мм от ее наружного конца находится циркулярное углубление с шириной по наружной поверхности дренажа 0.5-2 мм, глубиной 0,5-1,5 мм и имеющее на продольном срезе дренажной трубки коническую,прямоугольную или квадратную форму. 1308 Полезная модель относится к области медицины, а именно к устройствам для фиксации собирающих емкостей. Необходимость в разработке подобного устройства возникла в связи с большим количеством выполняемых хирургических вмешательств на различных органах и системах организма необходимостью адекватного дренирования брюшной и торакальной полостей,забрюшинного пространства, послеоперационных ран мягких тканей распространенностью пассивного способа дренирования отсутствием оправдавших себя методов фиксации пластиковой емкости к дренажной трубке при пассивном способе дренирования 1. Известно устройство для фиксации пластиковой емкости к дренажу, представляющее собой трубку-переходник из силикона или резины длиной 30-40 мм. При использовании устройства один из его концов соединяется с дренажом, установленным в полости или ране, а на второй с помощью лигатуры или лейкопластыря фиксируется емкость 2. Недостатками данного устройства являются его большая стоимость, необходимость существования набора трубок-переходников различного диаметра, что зависит от разнообразия диаметров трубок, используемых для дренирования ран, большая стоимость лейкопластыря, а также нередкое соскальзывание пластиковой емкости с дренажа. Наиболее близким к заявляемому устройству является трубка для дренирования ран и полостей. При использовании устройства наружный конец дренажа погружается во внутрь собирающей емкости на глубину 20-60 мм с последующим завязыванием над ним циркулярно проведенной снаружи пластиковой емкости фиксирующей лигатуры (шелковой,лавсановой) или марли 3. Недостатком данного устройства является ненадежность фиксации пластиковой емкости к дренажу, что приводит к ее соскальзыванию с дренажа с последующим инфицированием дренируемой полости или раны. Задача полезной модели - разработать устройство для фиксации пластиковой емкости к дренажу, позволяющего производить надежную, быструю, простую в выполнении, экономически выгодную фиксацию. Поставленная задача достигается путем нанесения на наружный конец дренажной трубки циркулярного углубления с шириной по внешней поверхности дренажа 0,5-2 мм и глубиной 0,5-2 мм. На фигуре изображено заявляемое устройство. Устройство представляет собой медицинскую силиконовую или резиновую трубку,применяемую для дренажа ран и полостей. Толщина стенки дренажа (а) составляет 1,5-3 мм. На его наружном конце (б) находится циркулярное углубление (в), имеющее на продольном срезе трубки коническую, прямоугольную или квадратную форму и расположенное на расстоянии 10-20 мм от края дренажа. Ширина углубления (г) по наружной поверхности дренажной трубки равняется 0,5-2 мм, глубина (д) - 0,5-1,5 мм. Наличие циркулярного углубления на дренаже необходимо для равномерного, эффективного прижатия пластиковой емкости, исключающее возможность ее соскальзывания с устройства. Форма углубления на поперечном срезе определяется временем, необходимым для его нанесения одной-двумя минутами при конической и четырьмя-шестью минутами при прямоугольной или квадратной форме. Ширина циркулярного углубления зависит от диаметра фиксирующей пластиковую емкость лигатуры, а глубина - диаметра фиксирующей лигатуры и толщины стенки дренажа. Расположение циркулярного углубления на расстоянии 10-20 мм от наружного конца дренажа является наиболее оптимальным, так как при уменьшении расстояния наступает деформация наружного отверстия дренажной трубки при завязывании фиксирующей лигатуры, а при его увеличении - существенной разницы в эффективности дренирования не наблюдается. 2 1308 Устройство используют следующим образом. После выполнения основного этапа операции внутренний конец заявляемого устройства устанавливают в какую-либо полость или ткани, а его наружный конец погружают в пластиковую емкость так, что свободный край последней располагается на расстоянии 1060 мм выше циркулярного углубления. Фиксирующую нить укладывают снаружи собирающей емкости над циркулярным углублением и завязывают. Глубина погружения дренажа в пластиковую емкость зависит от объема последней, а так же предполагаемого скопления в ней раневого отделяемого. Пример. Больной С., 50 лет. Поступил в сосудистое отделение с диагнозом облитерирующий эндартериит сосудов нижних конечностей, хроническая артериальная недостаточность правой ногистадии. В виду безуспешности консервативного лечения произведена левосторонняя внебрюшинная поясничная симпатэктомия. Забрюшинное пространство дренировано заявляемой трубкой с наружным диаметром 10 мм. Пластиковая емкость фиксирована к наружному концу дренажа с помощью лавсановой нити. Рана передней брюшной стенки ушита наглухо. Послеоперационный период протекал гладко. Соскальзывания собирающей емкости с дренажа не произошло. Нагноения раны, формирования забрюшинного абсцесса или флегмоны не отмечено. Таким образом, преимущество заявляемого способа действительно заключается в надежности фиксации пластиковой емкости к дренажу, быстроте и простоте выполнения способа, экономичности. Предлагаемое устройство легко в изготовлении, отличается небольшой стоимостью и может использоваться в любом хирургическом отделении. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
