Устройство для автоматической промывки верхней части молокосборника

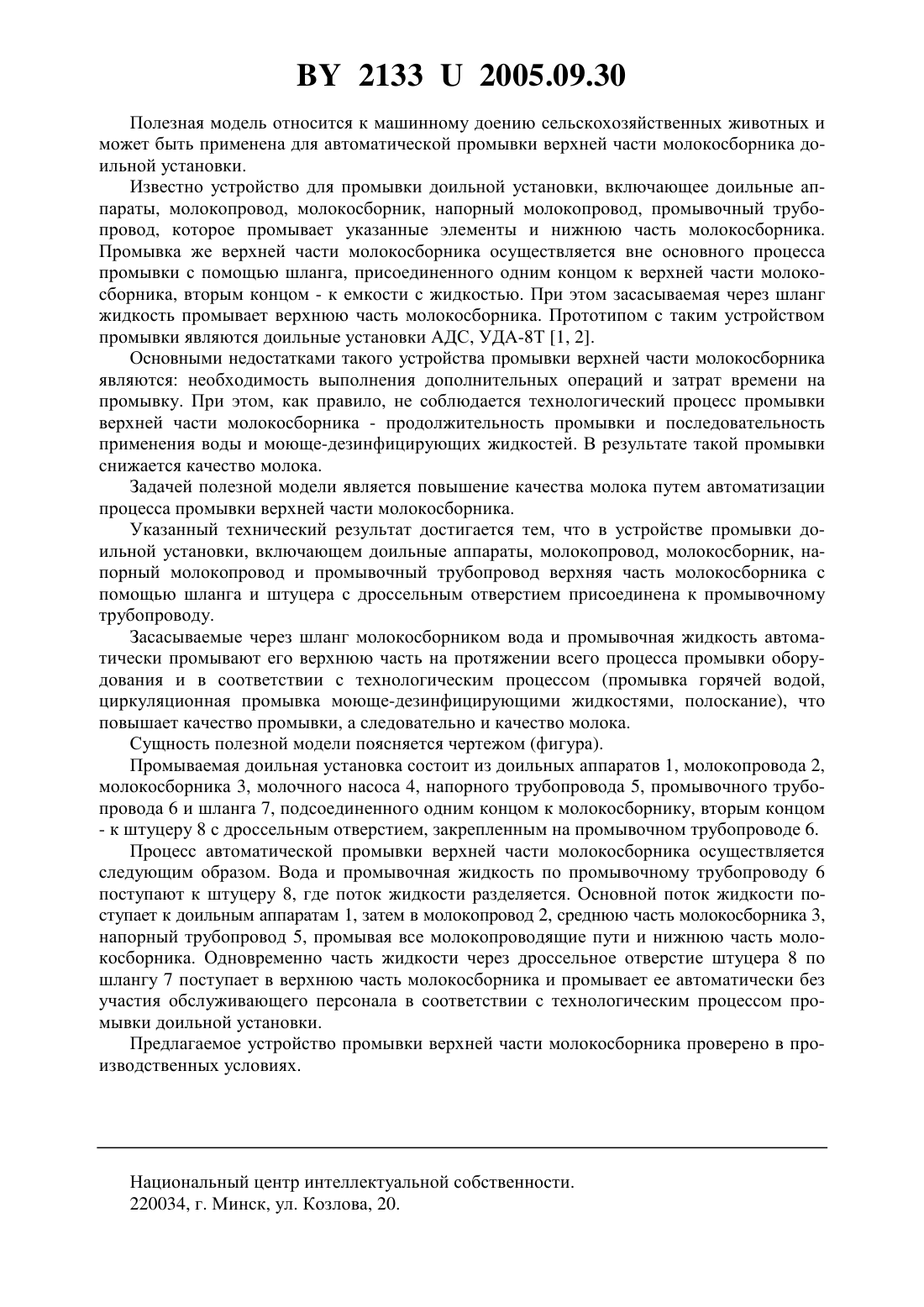

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ ПРОМЫВКИ ВЕРХНЕЙ ЧАСТИ МОЛОКОСБОРНИКА(71) Заявитель Республиканское унитарное научно-исследовательское предприятие Институт механизации сельского хозяйства(72) Авторы Китиков Вадим Олегович Герасько Анатолий Федорович Пунько Андрей Иванович Карпович Станислав Константинович Сорокин Эдуард Петрович(73) Патентообладатель Республиканское унитарное научно-исследовательское предприятие Институт механизации сельского хозяйства(57) Устройство для автоматической промывки верхней части молокосборника, включающее доильные аппараты, молокопровод, молокосборник, напорный молокопровод, промывочный трубопровод, отличающееся тем, что верхняя часть молокосборника при помощи шланга и штуцера с дроссельным отверстием подсоединена к промывочному трубопроводу.(56) 1. Агрегат доильной стационарной АДС. Руководство по эксплуатации АДС 00.00.000 РЭ. - Гомель ОАО Гомельагрокомплект. 2. Установка доильная автоматизированная типа Тандем - УДА-8 Т. Руководство по эксплуатации УДА 00.00.000 РЭ. - Минск БелНИИМСХ. 21332005.09.30 Полезная модель относится к машинному доению сельскохозяйственных животных и может быть применена для автоматической промывки верхней части молокосборника доильной установки. Известно устройство для промывки доильной установки, включающее доильные аппараты, молокопровод, молокосборник, напорный молокопровод, промывочный трубопровод, которое промывает указанные элементы и нижнюю часть молокосборника. Промывка же верхней части молокосборника осуществляется вне основного процесса промывки с помощью шланга, присоединенного одним концом к верхней части молокосборника, вторым концом - к емкости с жидкостью. При этом засасываемая через шланг жидкость промывает верхнюю часть молокосборника. Прототипом с таким устройством промывки являются доильные установки АДС, УДА-8 Т 1, 2. Основными недостатками такого устройства промывки верхней части молокосборника являются необходимость выполнения дополнительных операций и затрат времени на промывку. При этом, как правило, не соблюдается технологический процесс промывки верхней части молокосборника - продолжительность промывки и последовательность применения воды и моюще-дезинфицирующих жидкостей. В результате такой промывки снижается качество молока. Задачей полезной модели является повышение качества молока путем автоматизации процесса промывки верхней части молокосборника. Указанный технический результат достигается тем, что в устройстве промывки доильной установки, включающем доильные аппараты, молокопровод, молокосборник, напорный молокопровод и промывочный трубопровод верхняя часть молокосборника с помощью шланга и штуцера с дроссельным отверстием присоединена к промывочному трубопроводу. Засасываемые через шланг молокосборником вода и промывочная жидкость автоматически промывают его верхнюю часть на протяжении всего процесса промывки оборудования и в соответствии с технологическим процессом (промывка горячей водой,циркуляционная промывка моюще-дезинфицирующими жидкостями, полоскание), что повышает качество промывки, а следовательно и качество молока. Сущность полезной модели поясняется чертежом (фигура). Промываемая доильная установка состоит из доильных аппаратов 1, молокопровода 2,молокосборника 3, молочного насоса 4, напорного трубопровода 5, промывочного трубопровода 6 и шланга 7, подсоединенного одним концом к молокосборнику, вторым концом- к штуцеру 8 с дроссельным отверстием, закрепленным на промывочном трубопроводе 6. Процесс автоматической промывки верхней части молокосборника осуществляется следующим образом. Вода и промывочная жидкость по промывочному трубопроводу 6 поступают к штуцеру 8, где поток жидкости разделяется. Основной поток жидкости поступает к доильным аппаратам 1, затем в молокопровод 2, среднюю часть молокосборника 3,напорный трубопровод 5, промывая все молокопроводящие пути и нижнюю часть молокосборника. Одновременно часть жидкости через дроссельное отверстие штуцера 8 по шлангу 7 поступает в верхнюю часть молокосборника и промывает ее автоматически без участия обслуживающего персонала в соответствии с технологическим процессом промывки доильной установки. Предлагаемое устройство промывки верхней части молокосборника проверено в производственных условиях. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
