Паяное соединение

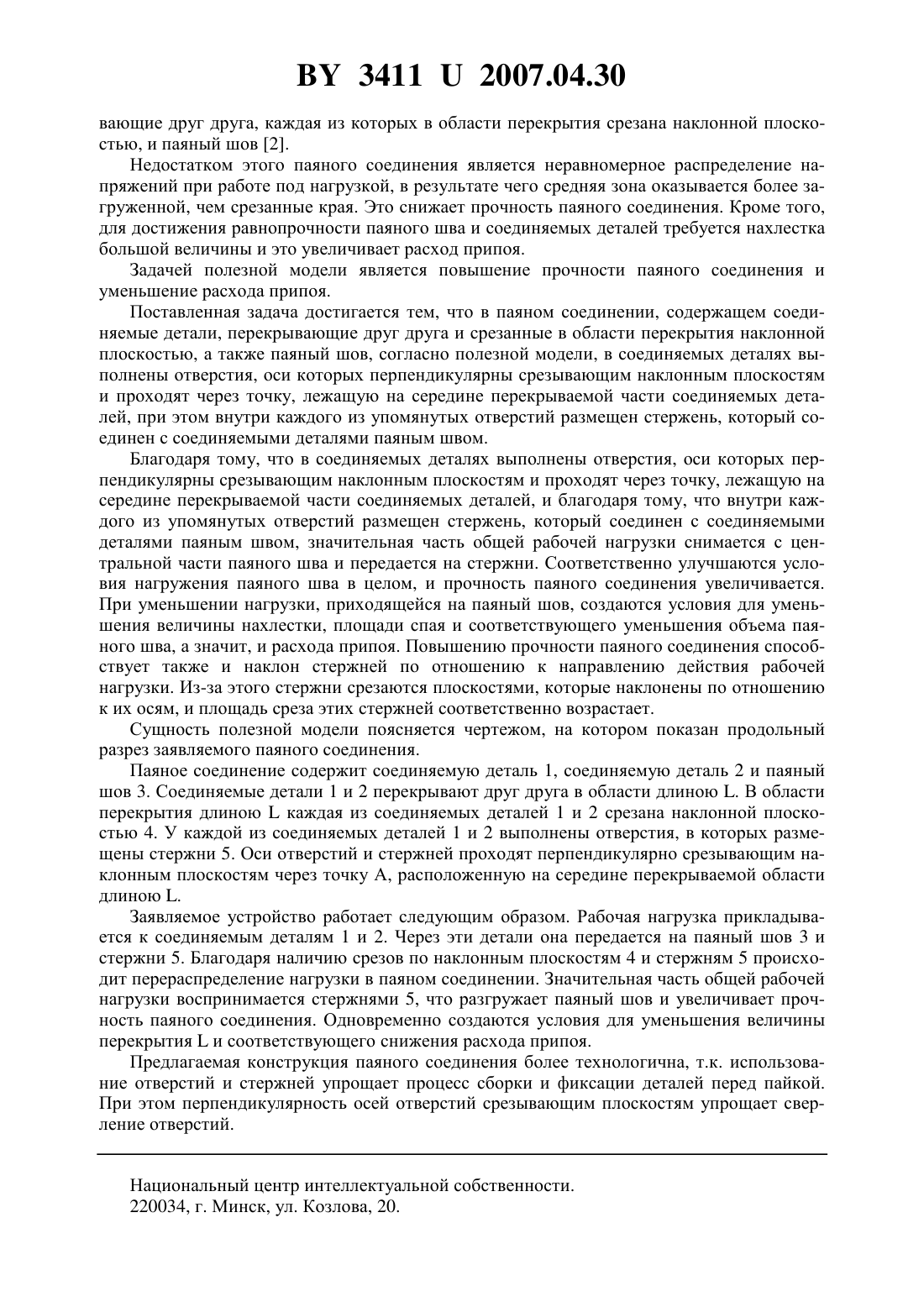

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Цумарев Юрий Алексеевич Латыпова Елена Юрьевна Решетников Николай Вячеславович(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Паяное соединение, содержащее соединяемые детали, перекрывающие друг друга и срезанные в области перекрытия наклонной плоскостью, а также паяный шов, отличающееся тем, что в соединяемых деталях выполнены отверстия, оси которых перпендикулярны срезывающим наклонным плоскостям и проходят через точку, лежащую на середине перекрываемой части соединяемых деталей, при этом внутри каждого их упомянутых отверстий размещен стержень, который соединен с соединяемыми деталями паяным швом. Полезная модель относится к области пайки и может быть использована в различных областях машиностроения, например в авиастроении, химическом машиностроении, автомобилестроении. Известно паяное соединение, содержащее соединяемые детали и промежуточный элемент, связанный с каждой из деталей паяным швом 1. Недостатком этого паяного соединения является невозможность использования в тех случаях, когда соединяемые детали имеют нецилиндрическую форму. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является паяное соединение, содержащее соединяемые детали, перекры 34112007.04.30 вающие друг друга, каждая из которых в области перекрытия срезана наклонной плоскостью, и паяный шов 2. Недостатком этого паяного соединения является неравномерное распределение напряжений при работе под нагрузкой, в результате чего средняя зона оказывается более загруженной, чем срезанные края. Это снижает прочность паяного соединения. Кроме того,для достижения равнопрочности паяного шва и соединяемых деталей требуется нахлестка большой величины и это увеличивает расход припоя. Задачей полезной модели является повышение прочности паяного соединения и уменьшение расхода припоя. Поставленная задача достигается тем, что в паяном соединении, содержащем соединяемые детали, перекрывающие друг друга и срезанные в области перекрытия наклонной плоскостью, а также паяный шов, согласно полезной модели, в соединяемых деталях выполнены отверстия, оси которых перпендикулярны срезывающим наклонным плоскостям и проходят через точку, лежащую на середине перекрываемой части соединяемых деталей, при этом внутри каждого из упомянутых отверстий размещен стержень, который соединен с соединяемыми деталями паяным швом. Благодаря тому, что в соединяемых деталях выполнены отверстия, оси которых перпендикулярны срезывающим наклонным плоскостям и проходят через точку, лежащую на середине перекрываемой части соединяемых деталей, и благодаря тому, что внутри каждого из упомянутых отверстий размещен стержень, который соединен с соединяемыми деталями паяным швом, значительная часть общей рабочей нагрузки снимается с центральной части паяного шва и передается на стержни. Соответственно улучшаются условия нагружения паяного шва в целом, и прочность паяного соединения увеличивается. При уменьшении нагрузки, приходящейся на паяный шов, создаются условия для уменьшения величины нахлестки, площади спая и соответствующего уменьшения объема паяного шва, а значит, и расхода припоя. Повышению прочности паяного соединения способствует также и наклон стержней по отношению к направлению действия рабочей нагрузки. Из-за этого стержни срезаются плоскостями, которые наклонены по отношению к их осям, и площадь среза этих стержней соответственно возрастает. Сущность полезной модели поясняется чертежом, на котором показан продольный разрез заявляемого паяного соединения. Паяное соединение содержит соединяемую деталь 1, соединяемую деталь 2 и паяный шов 3. Соединяемые детали 1 и 2 перекрывают друг друга в области длиною . В области перекрытия длиноюкаждая из соединяемых деталей 1 и 2 срезана наклонной плоскостью 4. У каждой из соединяемых деталей 1 и 2 выполнены отверстия, в которых размещены стержни 5. Оси отверстий и стержней проходят перпендикулярно срезывающим наклонным плоскостям через точку А, расположенную на середине перекрываемой области длиною . Заявляемое устройство работает следующим образом. Рабочая нагрузка прикладывается к соединяемым деталям 1 и 2. Через эти детали она передается на паяный шов 3 и стержни 5. Благодаря наличию срезов по наклонным плоскостям 4 и стержням 5 происходит перераспределение нагрузки в паяном соединении. Значительная часть общей рабочей нагрузки воспринимается стержнями 5, что разгружает паяный шов и увеличивает прочность паяного соединения. Одновременно создаются условия для уменьшения величины перекрытияи соответствующего снижения расхода припоя. Предлагаемая конструкция паяного соединения более технологична, т.к. использование отверстий и стержней упрощает процесс сборки и фиксации деталей перед пайкой. При этом перпендикулярность осей отверстий срезывающим плоскостям упрощает сверление отверстий. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
