Машина контактной шовной сварки тонкостенных изделий из луженой жести

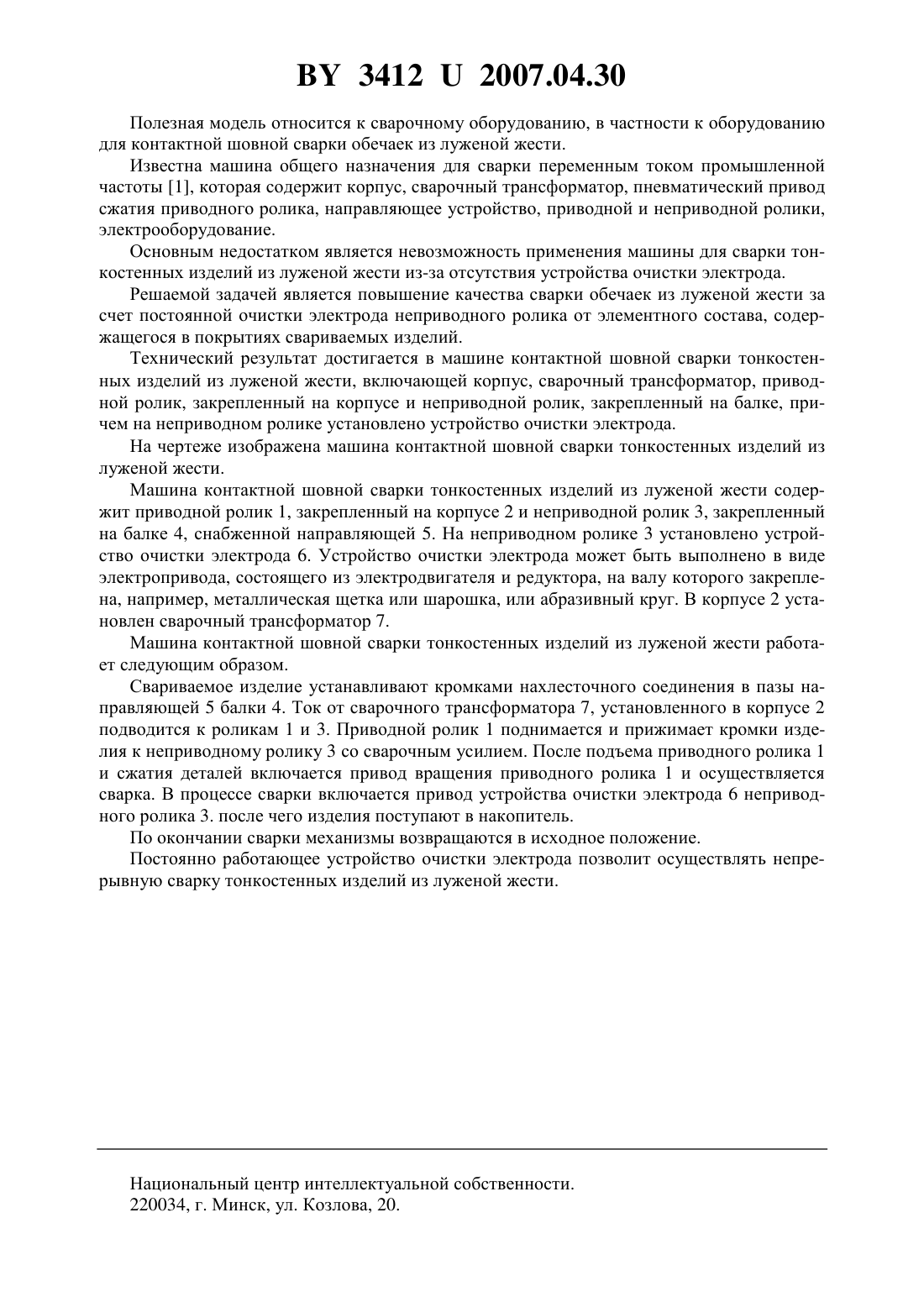

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА КОНТАКТНОЙ ШОВНОЙ СВАРКИ ТОНКОСТЕННЫХ ИЗДЕЛИЙ ИЗ ЛУЖЕНОЙ ЖЕСТИ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Автор Мартинкевич Людмила Валентиновна(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Машина контактной шовной сварки тонкостенных изделий из луженой жести, включающая корпус, сварочный трансформатор, приводной ролик, закрепленный на корпусе и неприводной ролик, закрепленный на балке, отличающаяся тем, что на неприводном ролике установлено устройство очистки электрода.(56) 1. Проспект и номенклатура выпускаемого сварочного оборудования ОАО ЗАВОД ЭЛЕКТРИК. - С-Петербург, 2005. 34122007.04.30 Полезная модель относится к сварочному оборудованию, в частности к оборудованию для контактной шовной сварки обечаек из луженой жести. Известна машина общего назначения для сварки переменным током промышленной частоты 1, которая содержит корпус, сварочный трансформатор, пневматический привод сжатия приводного ролика, направляющее устройство, приводной и неприводной ролики,электрооборудование. Основным недостатком является невозможность применения машины для сварки тонкостенных изделий из луженой жести из-за отсутствия устройства очистки электрода. Решаемой задачей является повышение качества сварки обечаек из луженой жести за счет постоянной очистки электрода неприводного ролика от элементного состава, содержащегося в покрытиях свариваемых изделий. Технический результат достигается в машине контактной шовной сварки тонкостенных изделий из луженой жести, включающей корпус, сварочный трансформатор, приводной ролик, закрепленный на корпусе и неприводной ролик, закрепленный на балке, причем на неприводном ролике установлено устройство очистки электрода. На чертеже изображена машина контактной шовной сварки тонкостенных изделий из луженой жести. Машина контактной шовной сварки тонкостенных изделий из луженой жести содержит приводной ролик 1, закрепленный на корпусе 2 и неприводной ролик 3, закрепленный на балке 4, снабженной направляющей 5. На неприводном ролике 3 установлено устройство очистки электрода 6. Устройство очистки электрода может быть выполнено в виде электропривода, состоящего из электродвигателя и редуктора, на валу которого закреплена, например, металлическая щетка или шарошка, или абразивный круг. В корпусе 2 установлен сварочный трансформатор 7. Машина контактной шовной сварки тонкостенных изделий из луженой жести работает следующим образом. Свариваемое изделие устанавливают кромками нахлесточного соединения в пазы направляющей 5 балки 4. Ток от сварочного трансформатора 7, установленного в корпусе 2 подводится к роликам 1 и 3. Приводной ролик 1 поднимается и прижимает кромки изделия к неприводному ролику 3 со сварочным усилием. После подъема приводного ролика 1 и сжатия деталей включается привод вращения приводного ролика 1 и осуществляется сварка. В процессе сварки включается привод устройства очистки электрода 6 неприводного ролика 3. после чего изделия поступают в накопитель. По окончании сварки механизмы возвращаются в исходное положение. Постоянно работающее устройство очистки электрода позволит осуществлять непрерывную сварку тонкостенных изделий из луженой жести. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
