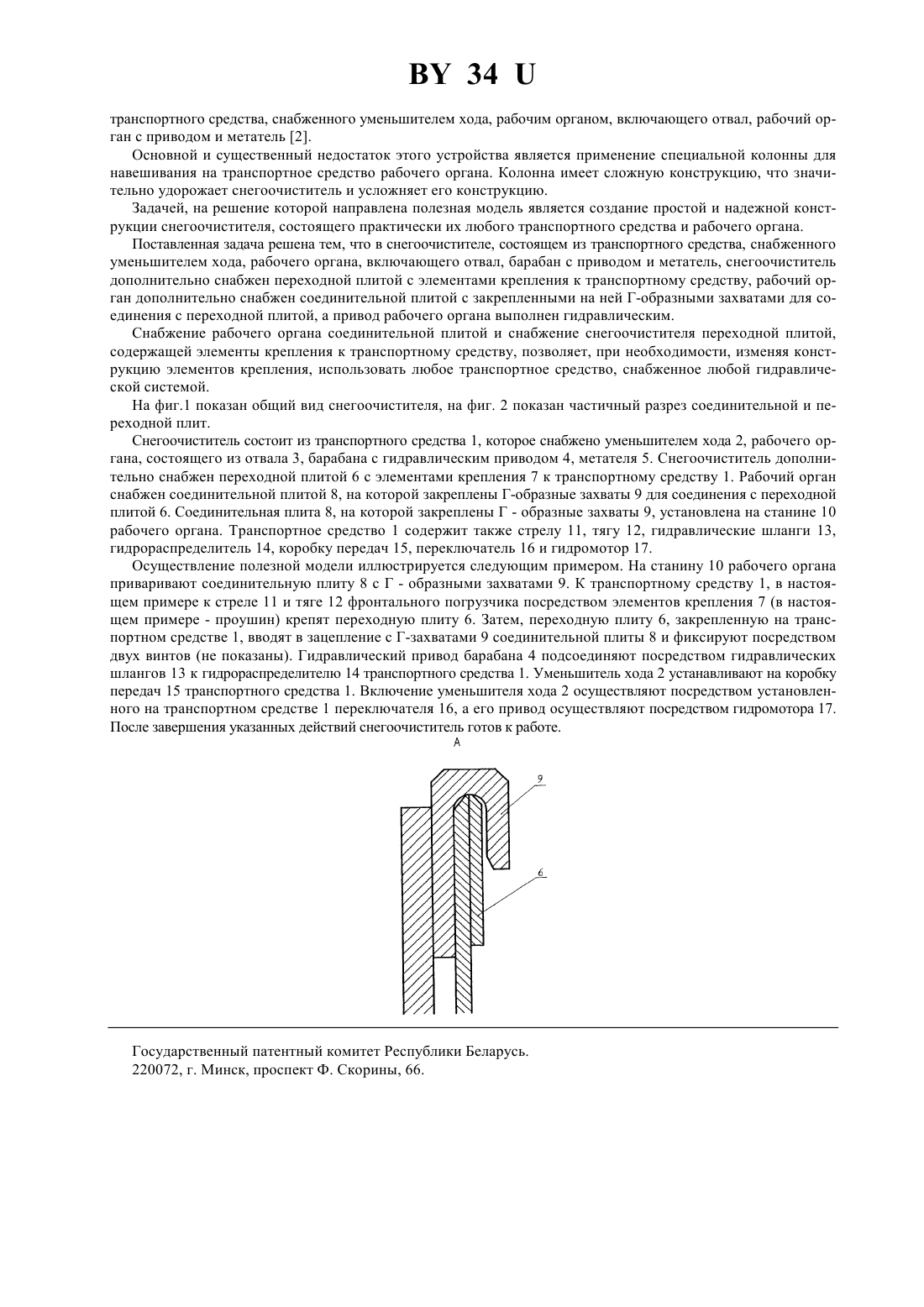

34 ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатели Климов Олег Васильевич, Сухарев Михаил Валентинович ,Шишпар Владимир Александрович(57) Снегоочиститель, состоящий из транспортного средства, снабженного уменьшителем хода, снегоочистительного оборудования, включающего отвал, барабан с приводом и метатель, отличающийся тем, что снегоочиститель дополнительно снабжен переходной плитой с элементами крепления к транспортному средству, а рабочий орган дополнительно снабжен соединительной плитой с закрепленными на ней Г - образными захватами для соединения с переходной плитой, а привод рабочего органа выполнен гидравлическим. Полезная модель относится к области устройств для удаления снега с дорог или дорожных покрытий, в частности к снегоочистителям с механической тягой, удаляющими снег приводными элементами. Полезная модель может быть использована преимущественно для уборки улиц в городах и других населенных пунктах. Известен малогабаритный снегоочиститель, предназначенный для очистки дорог в сельской местности и состоящий из транспортного средства, снабженного уменьшителем хода, коробкой отбора мощности, редуктором рабочего органа, шарнирной передачей и рабочим органом 1. Однако известный снегоочиститель обладает существенными недостатками - наличием механического привода рабочего органа и необходимость наличия коробки отбора мощности у транспортного средства. Наиболее близким к заявляемому по технической сущности, является снегоочиститель, состоящий из 34 транспортного средства, снабженного уменьшителем хода, рабочим органом, включающего отвал, рабочий орган с приводом и метатель 2. Основной и существенный недостаток этого устройства является применение специальной колонны для навешивания на транспортное средство рабочего органа. Колонна имеет сложную конструкцию, что значительно удорожает снегоочиститель и усложняет его конструкцию. Задачей, на решение которой направлена полезная модель является создание простой и надежной конструкции снегоочистителя, состоящего практически их любого транспортного средства и рабочего органа. Поставленная задача решена тем, что в снегоочистителе, состоящем из транспортного средства, снабженного уменьшителем хода, рабочего органа, включающего отвал, барабан с приводом и метатель, снегоочиститель дополнительно снабжен переходной плитой с элементами крепления к транспортному средству, рабочий орган дополнительно снабжен соединительной плитой с закрепленными на ней Г-образными захватами для соединения с переходной плитой, а привод рабочего органа выполнен гидравлическим. Снабжение рабочего органа соединительной плитой и снабжение снегоочистителя переходной плитой,содержащей элементы крепления к транспортному средству, позволяет, при необходимости, изменяя конструкцию элементов крепления, использовать любое транспортное средство, снабженное любой гидравлической системой. На фиг.1 показан общий вид снегоочистителя, на фиг. 2 показан частичный разрез соединительной и переходной плит. Снегоочиститель состоит из транспортного средства 1, которое снабжено уменьшителем хода 2, рабочего органа, состоящего из отвала 3, барабана с гидравлическим приводом 4, метателя 5. Снегоочиститель дополнительно снабжен переходной плитой 6 с элементами крепления 7 к транспортному средству 1. Рабочий орган снабжен соединительной плитой 8, на которой закреплены Г-образные захваты 9 для соединения с переходной плитой 6. Соединительная плита 8, на которой закреплены Г - образные захваты 9, установлена на станине 10 рабочего органа. Транспортное средство 1 содержит также стрелу 11, тягу 12, гидравлические шланги 13,гидрораспределитель 14, коробку передач 15, переключатель 16 и гидромотор 17. Осуществление полезной модели иллюстрируется следующим примером. На станину 10 рабочего органа приваривают соединительную плиту 8 с Г - образными захватами 9. К транспортному средству 1, в настоящем примере к стреле 11 и тяге 12 фронтального погрузчика посредством элементов крепления 7 (в настоящем примере - проушин) крепят переходную плиту 6. Затем, переходную плиту 6, закрепленную на транспортном средстве 1, вводят в зацепление с Г-захватами 9 соединительной плиты 8 и фиксируют посредством двух винтов (не показаны). Гидравлический привод барабана 4 подсоединяют посредством гидравлических шлангов 13 к гидрораспределителю 14 транспортного средства 1. Уменьшитель хода 2 устанавливают на коробку передач 15 транспортного средства 1. Включение уменьшителя хода 2 осуществляют посредством установленного на транспортном средстве 1 переключателя 16, а его привод осуществляют посредством гидромотора 17. После завершения указанных действий снегоочиститель готов к работе. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
