Дымосос

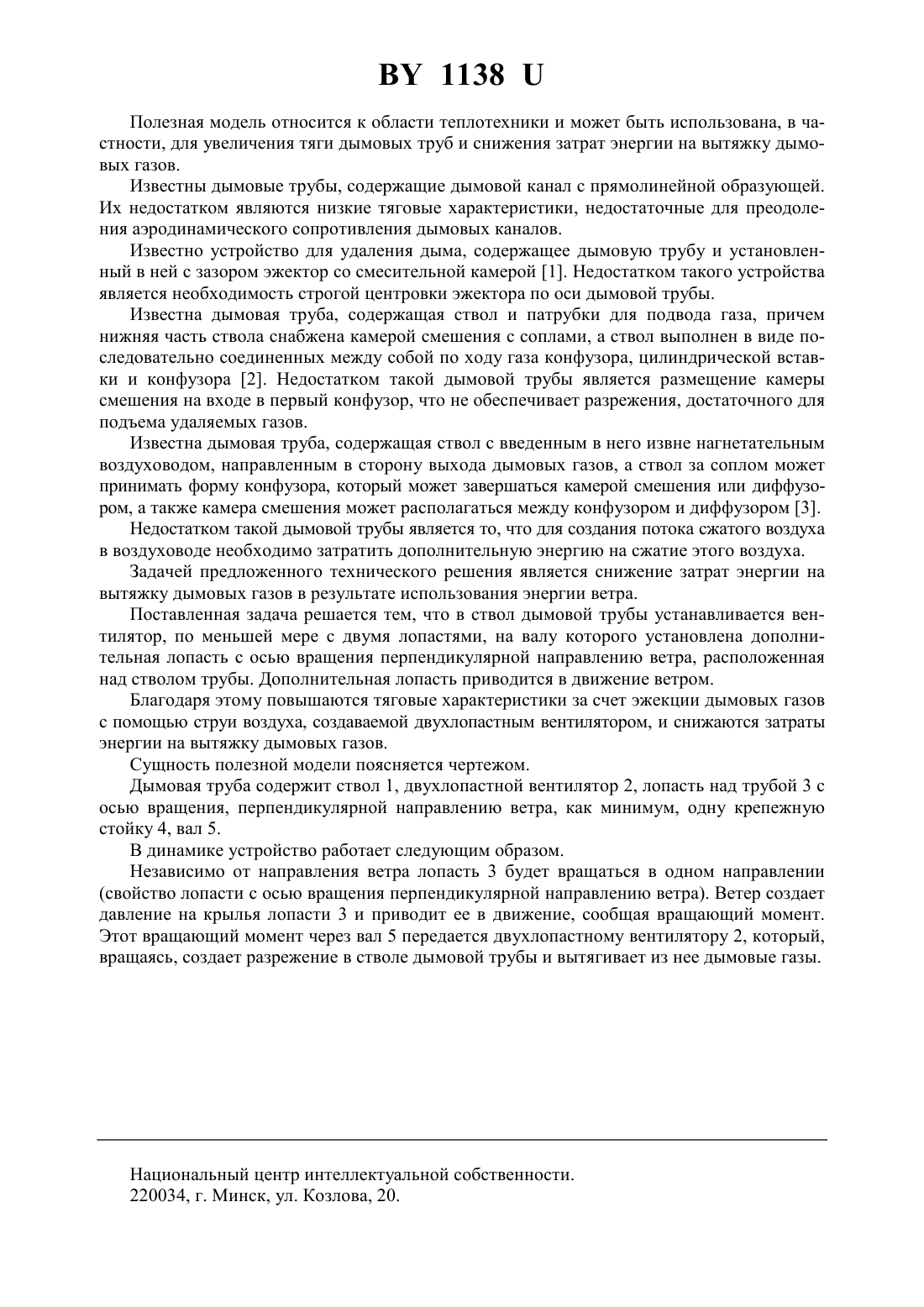

(71) Заявитель Смольский Андрей Евгеньевич(72) Автор Смольский Андрей Евгеньевич(73) Патентообладатель Смольский Андрей Евгеньевич(57) Дымовая труба, содержащая ствол, отличающаяся тем, что она снабжена установленным внутри ствола вентилятором, по меньшей мере с двумя лопастями, на валу которого установлена дополнительная лопасть с осью вращения, перпендикулярной направлению ветра, расположенная над стволом трубы и приводимая в движение ветром. 1138 Полезная модель относится к области теплотехники и может быть использована, в частности, для увеличения тяги дымовых труб и снижения затрат энергии на вытяжку дымовых газов. Известны дымовые трубы, содержащие дымовой канал с прямолинейной образующей. Их недостатком являются низкие тяговые характеристики, недостаточные для преодоления аэродинамического сопротивления дымовых каналов. Известно устройство для удаления дыма, содержащее дымовую трубу и установленный в ней с зазором эжектор со смесительной камерой 1. Недостатком такого устройства является необходимость строгой центровки эжектора по оси дымовой трубы. Известна дымовая труба, содержащая ствол и патрубки для подвода газа, причем нижняя часть ствола снабжена камерой смешения с соплами, а ствол выполнен в виде последовательно соединенных между собой по ходу газа конфузора, цилиндрической вставки и конфузора 2. Недостатком такой дымовой трубы является размещение камеры смешения на входе в первый конфузор, что не обеспечивает разрежения, достаточного для подъема удаляемых газов. Известна дымовая труба, содержащая ствол с введенным в него извне нагнетательным воздуховодом, направленным в сторону выхода дымовых газов, а ствол за соплом может принимать форму конфузора, который может завершаться камерой смешения или диффузором, а также камера смешения может располагаться между конфузором и диффузором 3. Недостатком такой дымовой трубы является то, что для создания потока сжатого воздуха в воздуховоде необходимо затратить дополнительную энергию на сжатие этого воздуха. Задачей предложенного технического решения является снижение затрат энергии на вытяжку дымовых газов в результате использования энергии ветра. Поставленная задача решается тем, что в ствол дымовой трубы устанавливается вентилятор, по меньшей мере с двумя лопастями, на валу которого установлена дополнительная лопасть с осью вращения перпендикулярной направлению ветра, расположенная над стволом трубы. Дополнительная лопасть приводится в движение ветром. Благодаря этому повышаются тяговые характеристики за счет эжекции дымовых газов с помощью струи воздуха, создаваемой двухлопастным вентилятором, и снижаются затраты энергии на вытяжку дымовых газов. Сущность полезной модели поясняется чертежом. Дымовая труба содержит ствол 1, двухлопастной вентилятор 2, лопасть над трубой 3 с осью вращения, перпендикулярной направлению ветра, как минимум, одну крепежную стойку 4, вал 5. В динамике устройство работает следующим образом. Независимо от направления ветра лопасть 3 будет вращаться в одном направлении(свойство лопасти с осью вращения перпендикулярной направлению ветра). Ветер создает давление на крылья лопасти 3 и приводит ее в движение, сообщая вращающий момент. Этот вращающий момент через вал 5 передается двухлопастному вентилятору 2, который,вращаясь, создает разрежение в стволе дымовой трубы и вытягивает из нее дымовые газы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
