Устройство для очистки воздуха

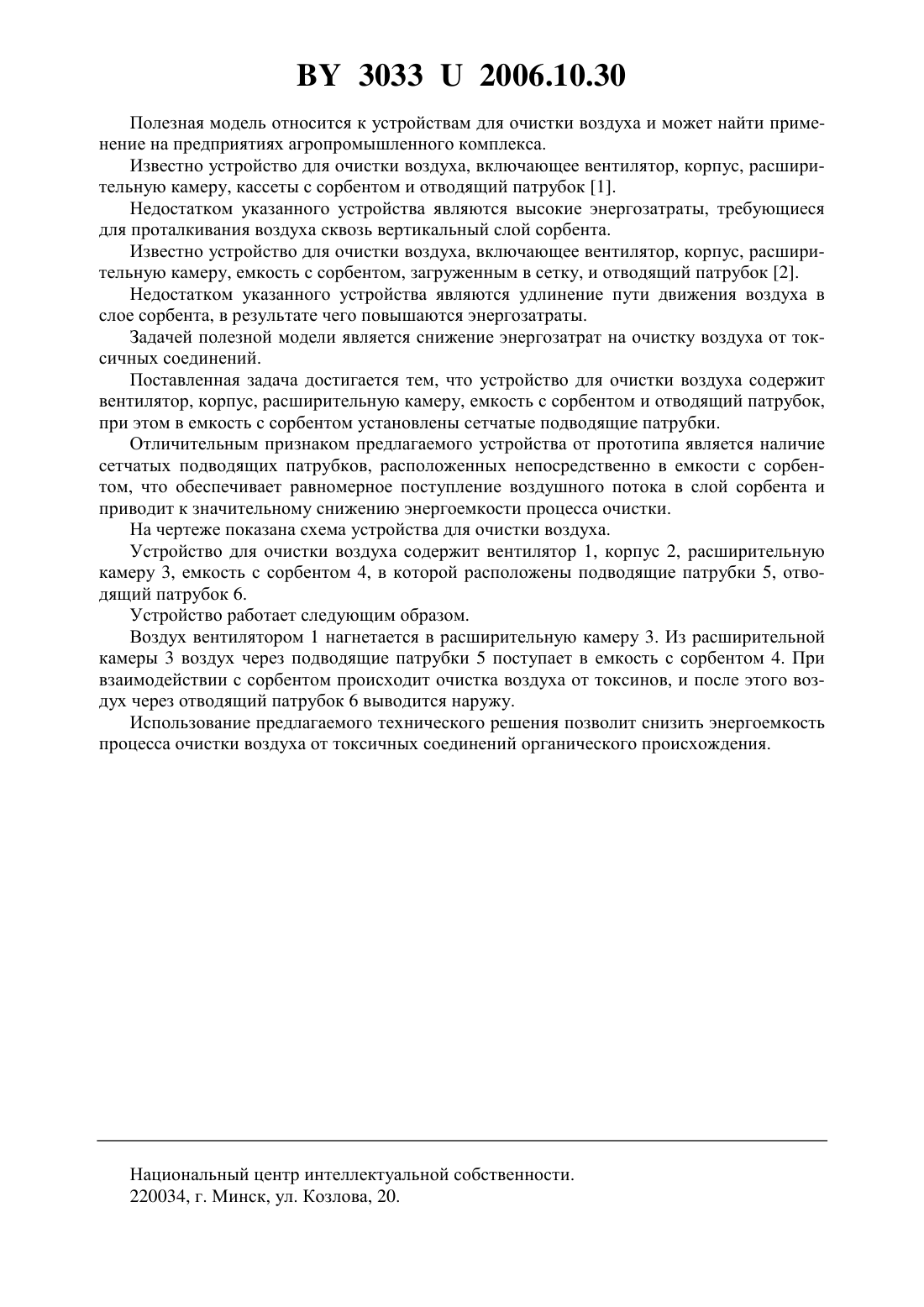

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА(71) Заявитель Научно-производственное республиканское унитарное предприятие БЕЛНИКТИММП(72) Авторы Ветров Владимир Степанович Николаенков Александр Иванович Жданович Татьяна Алексеевна Томсон Алексей Эммануилович(73) Патентообладатель Научно-производственное республиканское унитарное предприятие БЕЛНИКТИММП(57) Устройство для очистки воздуха, содержащее вентилятор, корпус, расширительную камеру, емкость с сорбентом, отводящий патрубок, отличающееся тем, что в емкости с сорбентом расположены сетчатые подводящие патрубки.(56) 1. Расчет оборудования для воздухообменных процессов Методические указания.Мн., 2001. - С. 17, рис. 5.1 а. 2. Расчет оборудования для воздухообменных процессов Методические указания.Мн., 2001. - С. 17, рис. 5.1 в (прототип). 30332006.10.30 Полезная модель относится к устройствам для очистки воздуха и может найти применение на предприятиях агропромышленного комплекса. Известно устройство для очистки воздуха, включающее вентилятор, корпус, расширительную камеру, кассеты с сорбентом и отводящий патрубок 1. Недостатком указанного устройства являются высокие энергозатраты, требующиеся для проталкивания воздуха сквозь вертикальный слой сорбента. Известно устройство для очистки воздуха, включающее вентилятор, корпус, расширительную камеру, емкость с сорбентом, загруженным в сетку, и отводящий патрубок 2. Недостатком указанного устройства являются удлинение пути движения воздуха в слое сорбента, в результате чего повышаются энергозатраты. Задачей полезной модели является снижение энергозатрат на очистку воздуха от токсичных соединений. Поставленная задача достигается тем, что устройство для очистки воздуха содержит вентилятор, корпус, расширительную камеру, емкость с сорбентом и отводящий патрубок,при этом в емкость с сорбентом установлены сетчатые подводящие патрубки. Отличительным признаком предлагаемого устройства от прототипа является наличие сетчатых подводящих патрубков, расположенных непосредственно в емкости с сорбентом, что обеспечивает равномерное поступление воздушного потока в слой сорбента и приводит к значительному снижению энергоемкости процесса очистки. На чертеже показана схема устройства для очистки воздуха. Устройство для очистки воздуха содержит вентилятор 1, корпус 2, расширительную камеру 3, емкость с сорбентом 4, в которой расположены подводящие патрубки 5, отводящий патрубок 6. Устройство работает следующим образом. Воздух вентилятором 1 нагнетается в расширительную камеру 3. Из расширительной камеры 3 воздух через подводящие патрубки 5 поступает в емкость с сорбентом 4. При взаимодействии с сорбентом происходит очистка воздуха от токсинов, и после этого воздух через отводящий патрубок 6 выводится наружу. Использование предлагаемого технического решения позволит снизить энергоемкость процесса очистки воздуха от токсичных соединений органического происхождения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
