Устройство получения характеристик распределения технологического наполнителя в радиопоглощающих материалах

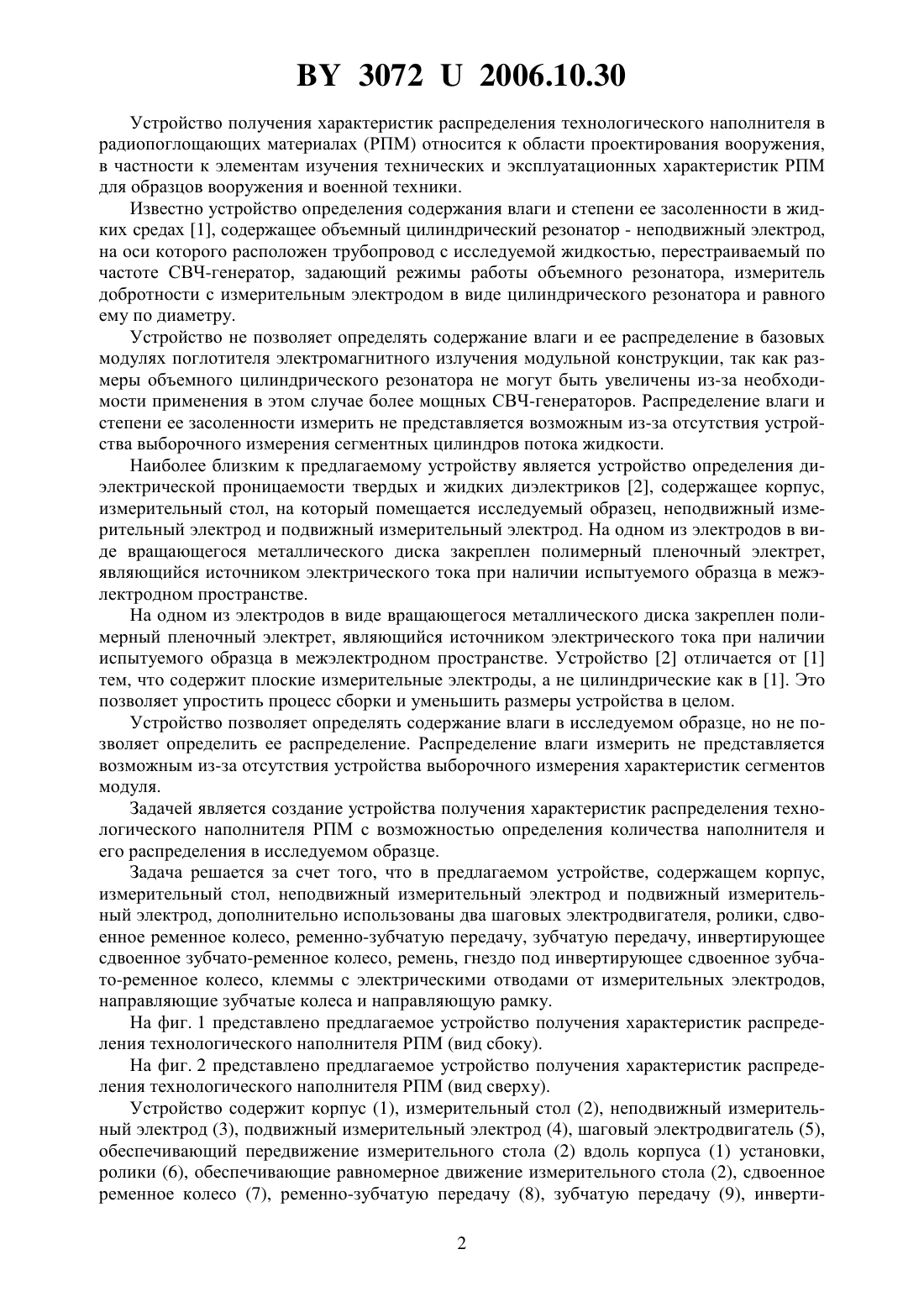

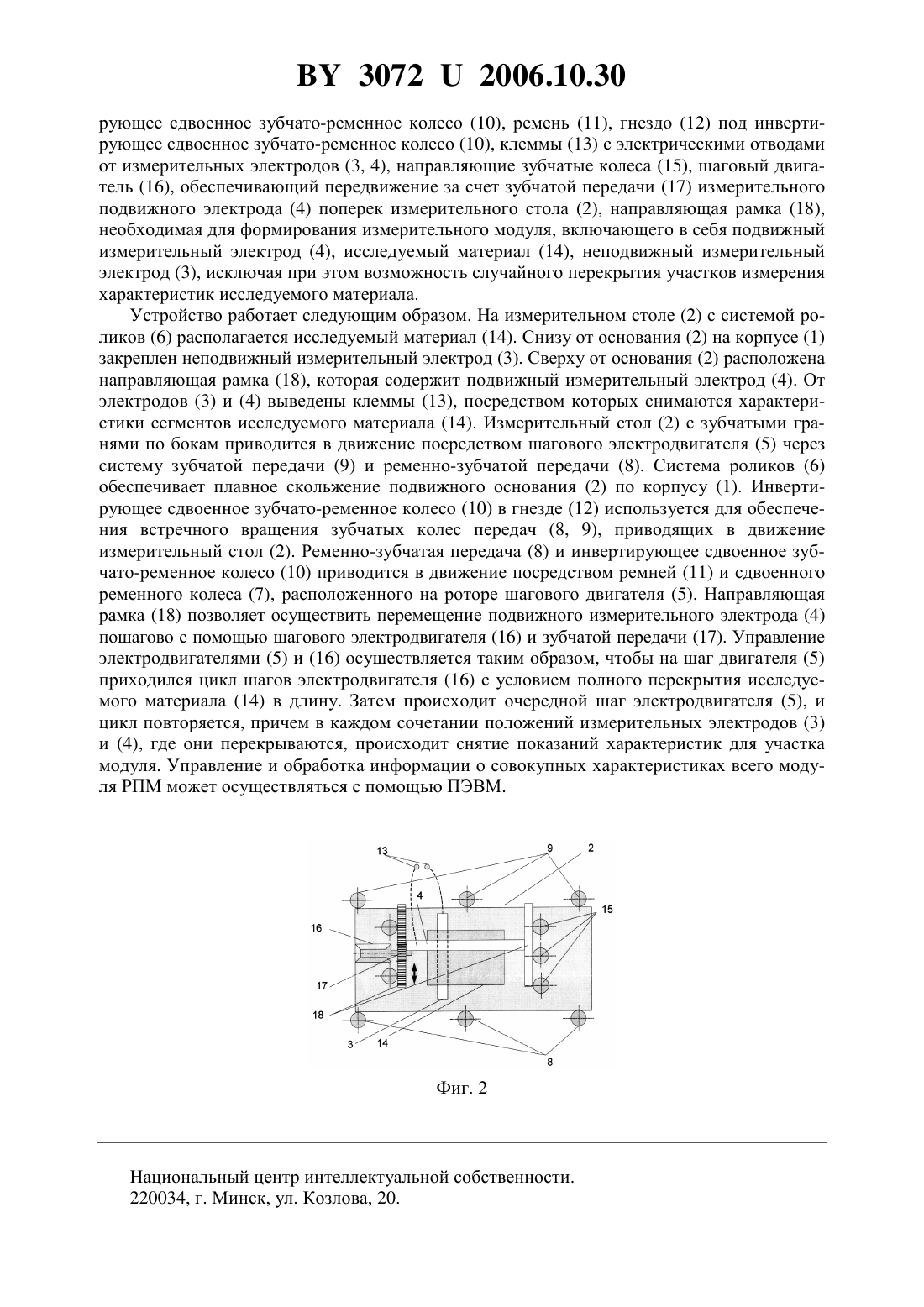

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ПОЛУЧЕНИЯ ХАРАКТЕРИСТИК РАСПРЕДЕЛЕНИЯ ТЕХНОЛОГИЧЕСКОГО НАПОЛНИТЕЛЯ В РАДИОПОГЛОЩАЮЩИХ МАТЕРИАЛАХ(71) Заявитель Учреждение образования Военная академия Республики Беларусь(72) Авторы Моисеев Василий Викторович Шевяков Алексей Владимирович Семченко Игорь Леонидович Хижняк Александр Вячеславович Сидоров Виталий Юрьевич Бакуренко Андрей Михайлович(73) Патентообладатель Учреждение образования Военная академия Республики Беларусь(57) Устройство получения характеристик распределения технологического наполнителя в радиопоглощающих материалах, включающее корпус, измерительный стол, неподвижный и подвижный измерительный электроды, отличающееся тем, что дополнительно используются два шаговых электродвигателя, ролики, сдвоенное ременное колесо, ременнозубчатая передача, зубчатая передача, сдвоенное инвертирующее зубчато-ременное колесо, ремень, гнездо под сдвоенное инвертирующее зубчато-ременное колесо, клеммы с электрическими отводами от измерительных электродов, направляющие зубчатые колеса и направляющая рамка.(56) 1. Пат. России 2002 126 039 А, МПК 0122/04. СВЧ способ определения содержания влаги и степени ее засоленности в жидких средах / Суслин Михаил Алексеевич(Россия) 352006, г. Тамбов, ТВАИИ, научно-исследовательский отдел Заявл.2002126039/09 от 01.07.2002 Опубл. 27.03.2004. 2. Пат. России 2234075 С 2, МПК 0122/00, МПК 0127/26. Бесконтактный способ определения диэлектрической проницаемости твердых и жидких диэлектриков / Новиков Г.К. (Россия), Жданов А.С. (Россия), Мецик М.С. (Россия), Новикова Л.Н. (Россия), Швецова Н.Р. (Россия) Россия 664003, г. Иркутск, ул. Карла Маркса 1, Иркутский государственный университет, патентный отдел Заявл.2002108056/09 от 29.03.2002 Опубл. 10.08.2004. 30722006.10.30 Устройство получения характеристик распределения технологического наполнителя в радиопоглощающих материалах (РПМ) относится к области проектирования вооружения,в частности к элементам изучения технических и эксплуатационных характеристик РПМ для образцов вооружения и военной техники. Известно устройство определения содержания влаги и степени ее засоленности в жидких средах 1, содержащее объемный цилиндрический резонатор - неподвижный электрод,на оси которого расположен трубопровод с исследуемой жидкостью, перестраиваемый по частоте СВЧ-генератор, задающий режимы работы объемного резонатора, измеритель добротности с измерительным электродом в виде цилиндрического резонатора и равного ему по диаметру. Устройство не позволяет определять содержание влаги и ее распределение в базовых модулях поглотителя электромагнитного излучения модульной конструкции, так как размеры объемного цилиндрического резонатора не могут быть увеличены из-за необходимости применения в этом случае более мощных СВЧ-генераторов. Распределение влаги и степени ее засоленности измерить не представляется возможным из-за отсутствия устройства выборочного измерения сегментных цилиндров потока жидкости. Наиболее близким к предлагаемому устройству является устройство определения диэлектрической проницаемости твердых и жидких диэлектриков 2, содержащее корпус,измерительный стол, на который помещается исследуемый образец, неподвижный измерительный электрод и подвижный измерительный электрод. На одном из электродов в виде вращающегося металлического диска закреплен полимерный пленочный электрет,являющийся источником электрического тока при наличии испытуемого образца в межэлектродном пространстве. На одном из электродов в виде вращающегося металлического диска закреплен полимерный пленочный электрет, являющийся источником электрического тока при наличии испытуемого образца в межэлектродном пространстве. Устройство 2 отличается от 1 тем, что содержит плоские измерительные электроды, а не цилиндрические как в 1. Это позволяет упростить процесс сборки и уменьшить размеры устройства в целом. Устройство позволяет определять содержание влаги в исследуемом образце, но не позволяет определить ее распределение. Распределение влаги измерить не представляется возможным из-за отсутствия устройства выборочного измерения характеристик сегментов модуля. Задачей является создание устройства получения характеристик распределения технологического наполнителя РПМ с возможностью определения количества наполнителя и его распределения в исследуемом образце. Задача решается за счет того, что в предлагаемом устройстве, содержащем корпус,измерительный стол, неподвижный измерительный электрод и подвижный измерительный электрод, дополнительно использованы два шаговых электродвигателя, ролики, сдвоенное ременное колесо, ременно-зубчатую передачу, зубчатую передачу, инвертирующее сдвоенное зубчато-ременное колесо, ремень, гнездо под инвертирующее сдвоенное зубчато-ременное колесо, клеммы с электрическими отводами от измерительных электродов,направляющие зубчатые колеса и направляющую рамку. На фиг. 1 представлено предлагаемое устройство получения характеристик распределения технологического наполнителя РПМ (вид сбоку). На фиг. 2 представлено предлагаемое устройство получения характеристик распределения технологического наполнителя РПМ (вид сверху). Устройство содержит корпус (1), измерительный стол (2), неподвижный измерительный электрод (3), подвижный измерительный электрод (4), шаговый электродвигатель (5),обеспечивающий передвижение измерительного стола (2) вдоль корпуса (1) установки,ролики (6), обеспечивающие равномерное движение измерительного стола (2), сдвоенное ременное колесо (7), ременно-зубчатую передачу (8), зубчатую передачу (9), инверти 2 30722006.10.30 рующее сдвоенное зубчато-ременное колесо (10), ремень (11), гнездо (12) под инвертирующее сдвоенное зубчато-ременное колесо (10), клеммы (13) с электрическими отводами от измерительных электродов (3, 4), направляющие зубчатые колеса (15), шаговый двигатель (16), обеспечивающий передвижение за счет зубчатой передачи (17) измерительного подвижного электрода (4) поперек измерительного стола (2), направляющая рамка (18),необходимая для формирования измерительного модуля, включающего в себя подвижный измерительный электрод (4), исследуемый материал (14), неподвижный измерительный электрод (3), исключая при этом возможность случайного перекрытия участков измерения характеристик исследуемого материала. Устройство работает следующим образом. На измерительном столе (2) с системой роликов (6) располагается исследуемый материал (14). Снизу от основания (2) на корпусе (1) закреплен неподвижный измерительный электрод (3). Сверху от основания (2) расположена направляющая рамка (18), которая содержит подвижный измерительный электрод (4). От электродов (3) и (4) выведены клеммы (13), посредством которых снимаются характеристики сегментов исследуемого материала (14). Измерительный стол (2) с зубчатыми гранями по бокам приводится в движение посредством шагового электродвигателя (5) через систему зубчатой передачи (9) и ременно-зубчатой передачи (8). Система роликов (6) обеспечивает плавное скольжение подвижного основания (2) по корпусу (1). Инвертирующее сдвоенное зубчато-ременное колесо (10) в гнезде (12) используется для обеспечения встречного вращения зубчатых колес передач (8, 9), приводящих в движение измерительный стол (2). Ременно-зубчатая передача (8) и инвертирующее сдвоенное зубчато-ременное колесо (10) приводится в движение посредством ремней (11) и сдвоенного ременного колеса (7), расположенного на роторе шагового двигателя (5). Направляющая рамка (18) позволяет осуществить перемещение подвижного измерительного электрода (4) пошагово с помощью шагового электродвигателя (16) и зубчатой передачи (17). Управление электродвигателями (5) и (16) осуществляется таким образом, чтобы на шаг двигателя (5) приходился цикл шагов электродвигателя (16) с условием полного перекрытия исследуемого материала (14) в длину. Затем происходит очередной шаг электродвигателя (5), и цикл повторяется, причем в каждом сочетании положений измерительных электродов (3) и (4), где они перекрываются, происходит снятие показаний характеристик для участка модуля. Управление и обработка информации о совокупных характеристиках всего модуля РПМ может осуществляться с помощью ПЭВМ. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
