Уровень с подвижным блоком

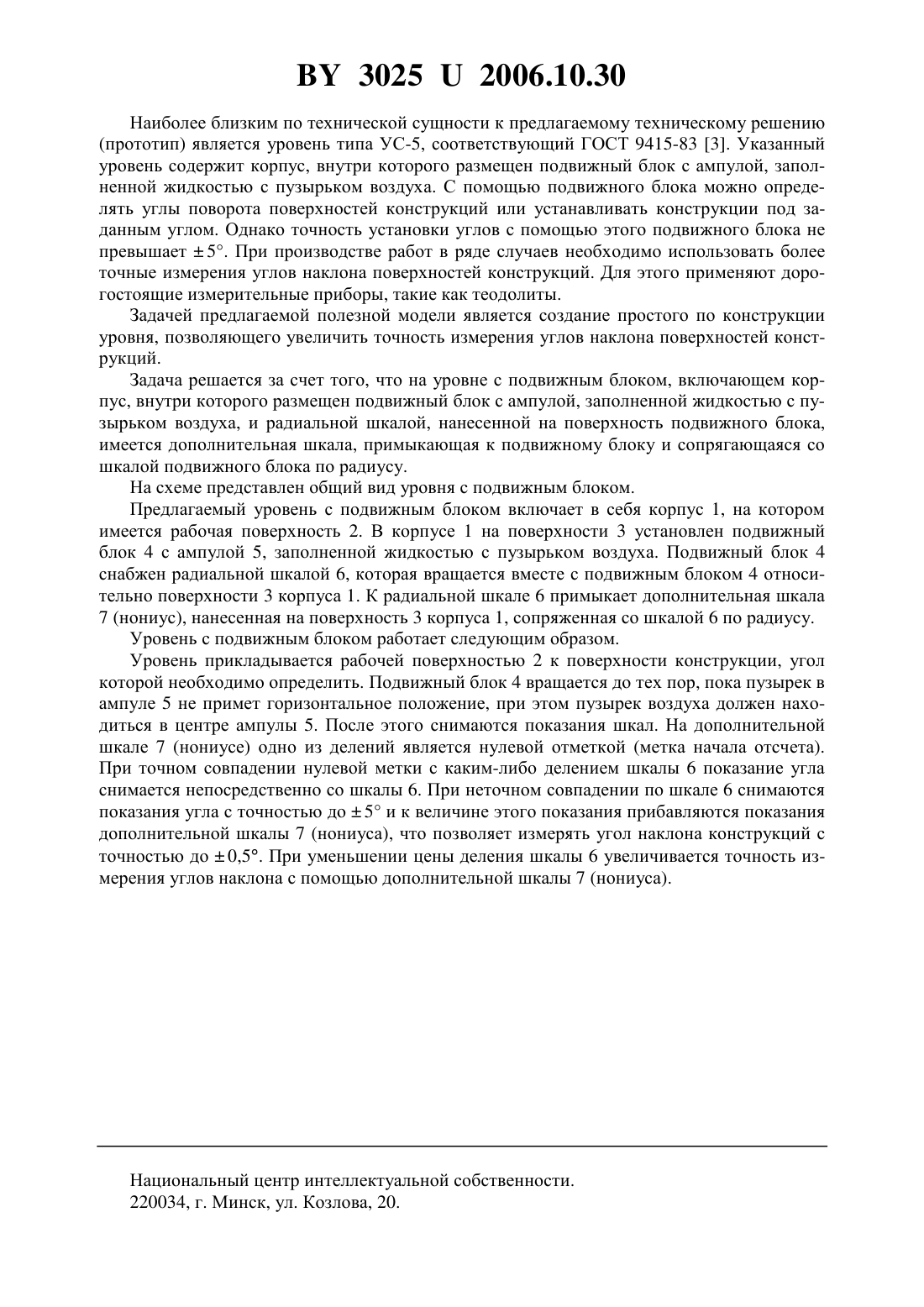

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Пристрем Алексей Михайлович Тепликов Виктор Юрьевич Радкевич Ирина Михайловна(72) Авторы Пристрем Алексей Михайлович Тепликов Виктор Юрьевич Радкевич Ирина Михайловна(73) Патентообладатели Пристрем Алексей Михайлович Тепликов Виктор Юрьевич Радкевич Ирина Михайловна(57) Уровень с подвижным блоком, включающий корпус, внутри которого размещен подвижный блок с ампулой, заполненной жидкостью с пузырьком воздуха, и радиальной шкалой, нанесенной на поверхность подвижного блока, отличающийся тем, что имеется дополнительная шкала, примыкающая к подвижному блоку и сопрягающаяся со шкалой подвижного блока по радиусу. Предлагаемое техническое решение относится к устройствам для ориентации рабочей поверхности в пространстве, а также для определения наклона поверхностей различных конструкций от горизонтали или вертикали и может найти применение в быту при выполнении работ. Широко известны уровни, состоящие из корпуса, внутри которого размещены блоки с ампулами, заполненными жидкостью с пузырьком воздала 1, 2. Недостатком таких уровней является невозможность определения любых углов наклона поверхностей конструкций, кроме ноль градусов, сорок пять градусов, девяносто градусов. 30252006.10.30 Наиболее близким по технической сущности к предлагаемому техническому решению(прототип) является уровень типа УС-5, соответствующий ГОСТ 9415-83 3. Указанный уровень содержит корпус, внутри которого размещен подвижный блок с ампулой, заполненной жидкостью с пузырьком воздуха. С помощью подвижного блока можно определять углы поворота поверхностей конструкций или устанавливать конструкции под заданным углом. Однако точность установки углов с помощью этого подвижного блока не превышает 5. При производстве работ в ряде случаев необходимо использовать более точные измерения углов наклона поверхностей конструкций. Для этого применяют дорогостоящие измерительные приборы, такие как теодолиты. Задачей предлагаемой полезной модели является создание простого по конструкции уровня, позволяющего увеличить точность измерения углов наклона поверхностей конструкций. Задача решается за счет того, что на уровне с подвижным блоком, включающем корпус, внутри которого размещен подвижный блок с ампулой, заполненной жидкостью с пузырьком воздуха, и радиальной шкалой, нанесенной на поверхность подвижного блока,имеется дополнительная шкала, примыкающая к подвижному блоку и сопрягающаяся со шкалой подвижного блока по радиусу. На схеме представлен общий вид уровня с подвижным блоком. Предлагаемый уровень с подвижным блоком включает в себя корпус 1, на котором имеется рабочая поверхность 2. В корпусе 1 на поверхности 3 установлен подвижный блок 4 с ампулой 5, заполненной жидкостью с пузырьком воздуха. Подвижный блок 4 снабжен радиальной шкалой 6, которая вращается вместе с подвижным блоком 4 относительно поверхности 3 корпуса 1. К радиальной шкале 6 примыкает дополнительная шкала 7 (нониус), нанесенная на поверхность 3 корпуса 1, сопряженная со шкалой 6 по радиусу. Уровень с подвижным блоком работает следующим образом. Уровень прикладывается рабочей поверхностью 2 к поверхности конструкции, угол которой необходимо определить. Подвижный блок 4 вращается до тех пор, пока пузырек в ампуле 5 не примет горизонтальное положение, при этом пузырек воздуха должен находиться в центре ампулы 5. После этого снимаются показания шкал. На дополнительной шкале 7 (нониусе) одно из делений является нулевой отметкой (метка начала отсчета). При точном совпадении нулевой метки с каким-либо делением шкалы 6 показание угла снимается непосредственно со шкалы 6. При неточном совпадении по шкале 6 снимаются показания угла с точностью до 5 и к величине этого показания прибавляются показания дополнительной шкалы 7 (нониуса), что позволяет измерять угол наклона конструкций с точностью до 0,5. При уменьшении цены деления шкалы 6 увеличивается точность измерения углов наклона с помощью дополнительной шкалы 7 (нониуса). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
