Устройство подвески проводов контактной сети

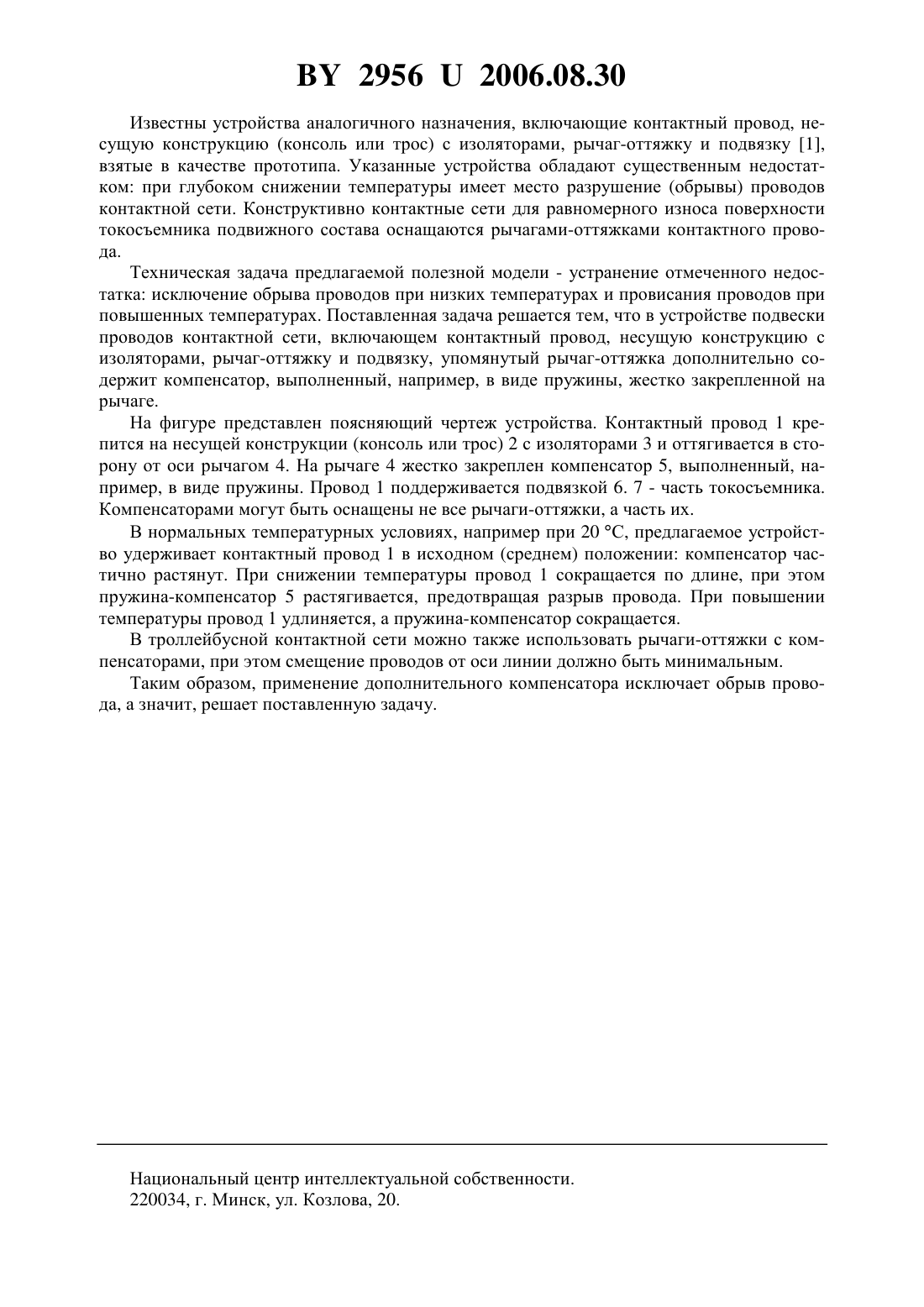

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ПОДВЕСКИ ПРОВОДОВ КОНТАКТНОЙ СЕТИ(71) Заявитель Берхин Владимир Ильич(72) Автор Берхин Владимир Ильич(73) Патентообладатель Берхин Владимир Ильич(57) Устройство подвески проводов контактной сети, включающее контактный провод, несущую конструкцию с изоляторами, рычаг-оттяжку и подвязку, отличающееся тем, что рычаг-оттяжка дополнительно содержит компенсатор, выполненный, например, в виде пружины, жестко закрепленной на рычаге-оттяжке. Устройство подвески проводов контактной сети относится к техническим средствам электротранспорта электрифицированных железных дорог, трамвая, а также может быть использовано в троллейбусной контактной сети. 29562006.08.30 Известны устройства аналогичного назначения, включающие контактный провод, несущую конструкцию (консоль или трос) с изоляторами, рычаг-оттяжку и подвязку 1,взятые в качестве прототипа. Указанные устройства обладают существенным недостатком при глубоком снижении температуры имеет место разрушение (обрывы) проводов контактной сети. Конструктивно контактные сети для равномерного износа поверхности токосъемника подвижного состава оснащаются рычагами-оттяжками контактного провода. Техническая задача предлагаемой полезной модели - устранение отмеченного недостатка исключение обрыва проводов при низких температурах и провисания проводов при повышенных температурах. Поставленная задача решается тем, что в устройстве подвески проводов контактной сети, включающем контактный провод, несущую конструкцию с изоляторами, рычаг-оттяжку и подвязку, упомянутый рычаг-оттяжка дополнительно содержит компенсатор, выполненный, например, в виде пружины, жестко закрепленной на рычаге. На фигуре представлен поясняющий чертеж устройства. Контактный провод 1 крепится на несущей конструкции (консоль или трос) 2 с изоляторами 3 и оттягивается в сторону от оси рычагом 4. На рычаге 4 жестко закреплен компенсатор 5, выполненный, например, в виде пружины. Провод 1 поддерживается подвязкой 6. 7 - часть токосъемника. Компенсаторами могут быть оснащены не все рычаги-оттяжки, а часть их. В нормальных температурных условиях, например при 20 С, предлагаемое устройство удерживает контактный провод 1 в исходном (среднем) положении компенсатор частично растянут. При снижении температуры провод 1 сокращается по длине, при этом пружина-компенсатор 5 растягивается, предотвращая разрыв провода. При повышении температуры провод 1 удлиняется, а пружина-компенсатор сокращается. В троллейбусной контактной сети можно также использовать рычаги-оттяжки с компенсаторами, при этом смещение проводов от оси линии должно быть минимальным. Таким образом, применение дополнительного компенсатора исключает обрыв провода, а значит, решает поставленную задачу. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
