Вышка для охоты

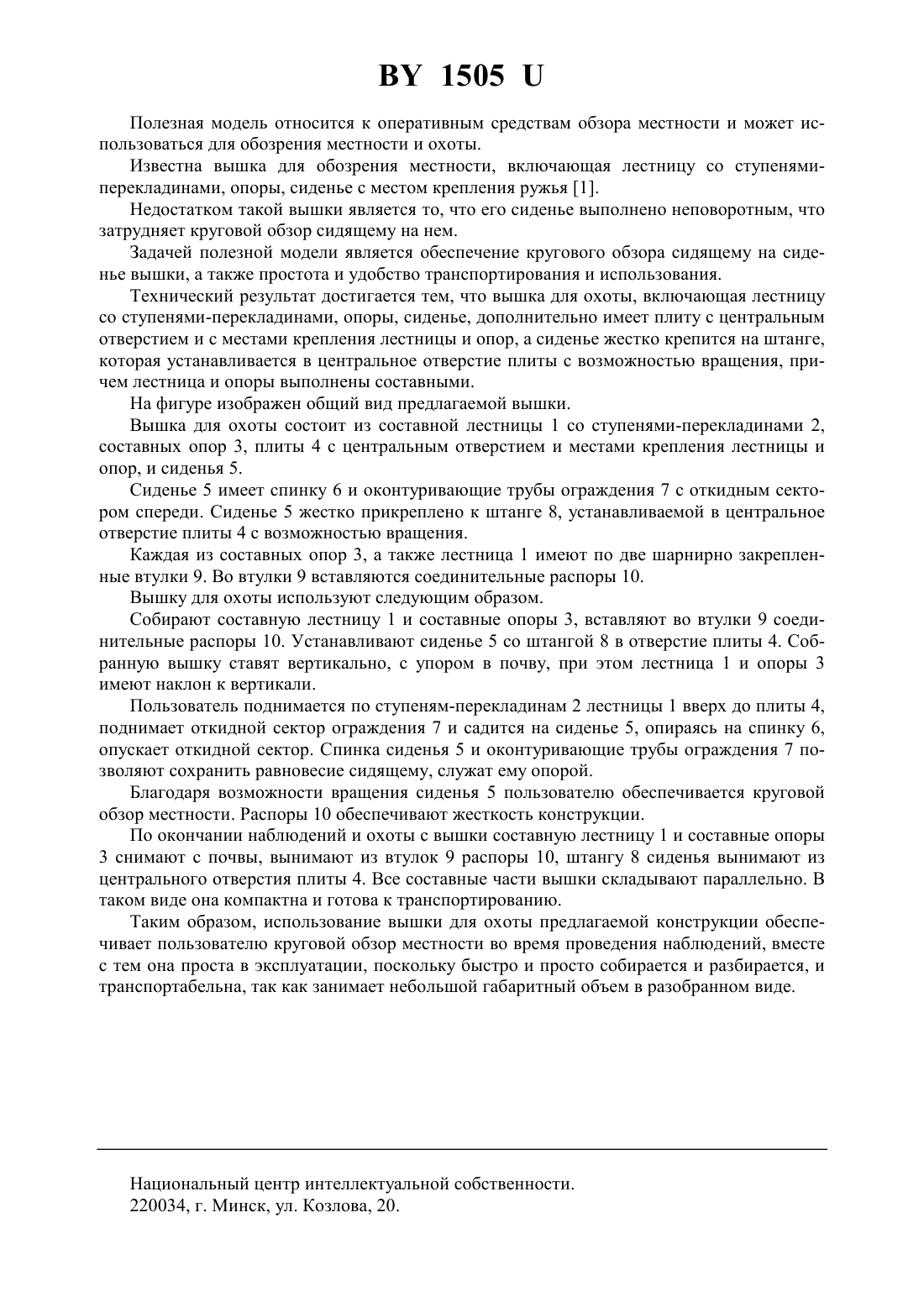

(71) Заявитель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Щерба Владимир Яковлевич Китун Анатолий Адамович(73) Патентообладатель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(57) Вышка для охоты, включающая лестницу со ступенями-перекладинами, опоры, сиденье, отличающееся тем, что дополнительно имеет плиту с центральным отверстием и с местами крепления лестницы и опор, а сиденье жестко крепится на штанге, которая устанавливается в центральное отверстие плиты с возможностью вращения, причем лестница и опоры выполнены составными. 1505 Полезная модель относится к оперативным средствам обзора местности и может использоваться для обозрения местности и охоты. Известна вышка для обозрения местности, включающая лестницу со ступенямиперекладинами, опоры, сиденье с местом крепления ружья 1. Недостатком такой вышки является то, что его сиденье выполнено неповоротным, что затрудняет круговой обзор сидящему на нем. Задачей полезной модели является обеспечение кругового обзора сидящему на сиденье вышки, а также простота и удобство транспортирования и использования. Технический результат достигается тем, что вышка для охоты, включающая лестницу со ступенями-перекладинами, опоры, сиденье, дополнительно имеет плиту с центральным отверстием и с местами крепления лестницы и опор, а сиденье жестко крепится на штанге,которая устанавливается в центральное отверстие плиты с возможностью вращения, причем лестница и опоры выполнены составными. На фигуре изображен общий вид предлагаемой вышки. Вышка для охоты состоит из составной лестницы 1 со ступенями-перекладинами 2,составных опор 3, плиты 4 с центральным отверстием и местами крепления лестницы и опор, и сиденья 5. Сиденье 5 имеет спинку 6 и оконтуривающие трубы ограждения 7 с откидным сектором спереди. Сиденье 5 жестко прикреплено к штанге 8, устанавливаемой в центральное отверстие плиты 4 с возможностью вращения. Каждая из составных опор 3, а также лестница 1 имеют по две шарнирно закрепленные втулки 9. Во втулки 9 вставляются соединительные распоры 10. Вышку для охоты используют следующим образом. Собирают составную лестницу 1 и составные опоры 3, вставляют во втулки 9 соединительные распоры 10. Устанавливают сиденье 5 со штангой 8 в отверстие плиты 4. Собранную вышку ставят вертикально, с упором в почву, при этом лестница 1 и опоры 3 имеют наклон к вертикали. Пользователь поднимается по ступеням-перекладинам 2 лестницы 1 вверх до плиты 4,поднимает откидной сектор ограждения 7 и садится на сиденье 5, опираясь на спинку 6,опускает откидной сектор. Спинка сиденья 5 и оконтуривающие трубы ограждения 7 позволяют сохранить равновесие сидящему, служат ему опорой. Благодаря возможности вращения сиденья 5 пользователю обеспечивается круговой обзор местности. Распоры 10 обеспечивают жесткость конструкции. По окончании наблюдений и охоты с вышки составную лестницу 1 и составные опоры 3 снимают с почвы, вынимают из втулок 9 распоры 10, штангу 8 сиденья вынимают из центрального отверстия плиты 4. Все составные части вышки складывают параллельно. В таком виде она компактна и готова к транспортированию. Таким образом, использование вышки для охоты предлагаемой конструкции обеспечивает пользователю круговой обзор местности во время проведения наблюдений, вместе с тем она проста в эксплуатации, поскольку быстро и просто собирается и разбирается, и транспортабельна, так как занимает небольшой габаритный объем в разобранном виде. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
