Устройство защиты гидросистемы зданий от размораживания

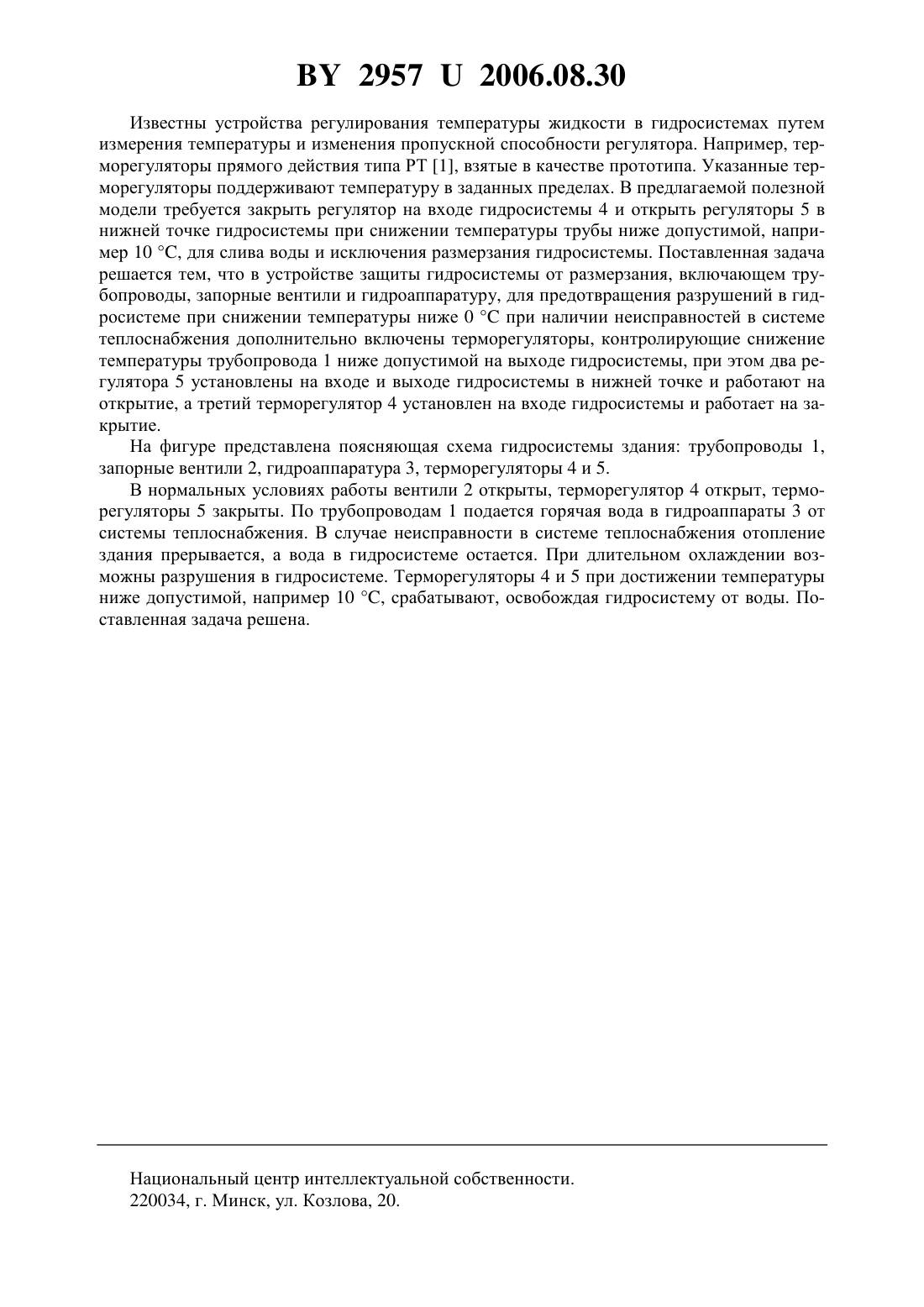

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ЗАЩИТЫ ГИДРОСИСТЕМЫ ЗДАНИЙ ОТ РАЗМОРАЖИВАНИЯ(71) Заявитель Берхин Владимир Ильич(72) Автор Берхин Владимир Ильич(73) Патентообладатель Берхин Владимир Ильич(57) Устройство защиты гидросистемы зданий от размерзания, включающее трубопроводы, запорные вентили и гидроаппаратуру, отличающееся тем, что дополнительно содержит терморегуляторы, контролирующее снижение температуры трубопровода ниже допустимой на выходе гидросистемы, при этом два регулятора установлены на входе и выходе гидросистемы в нижней точке и работают на открытие, а третий терморегулятор установлен на входе гидросистемы и работает на закрытие.(56) 1. Сафонов А.П. Автоматизация систем центрального теплоснабжения. - М. Энергия,1974. - С. 35 Устройство защиты гидросистемы зданий от размораживания относится к техническим средствам обеспечения надежности гидросистем теплоснабжение, горячее, холодное, техническое водоснабжение и др. 29572006.08.30 Известны устройства регулирования температуры жидкости в гидросистемах путем измерения температуры и изменения пропускной способности регулятора. Например, терморегуляторы прямого действия типа РТ 1, взятые в качестве прототипа. Указанные терморегуляторы поддерживают температуру в заданных пределах. В предлагаемой полезной модели требуется закрыть регулятор на входе гидросистемы 4 и открыть регуляторы 5 в нижней точке гидросистемы при снижении температуры трубы ниже допустимой, например 10 , для слива воды и исключения размерзания гидросистемы. Поставленная задача решается тем, что в устройстве защиты гидросистемы от размерзания, включающем трубопроводы, запорные вентили и гидроаппаратуру, для предотвращения разрушений в гидросистеме при снижении температуры ниже 0 при наличии неисправностей в системе теплоснабжения дополнительно включены терморегуляторы, контролирующие снижение температуры трубопровода 1 ниже допустимой на выходе гидросистемы, при этом два регулятора 5 установлены на входе и выходе гидросистемы в нижней точке и работают на открытие, а третий терморегулятор 4 установлен на входе гидросистемы и работает на закрытие. На фигуре представлена поясняющая схема гидросистемы здания трубопроводы 1,запорные вентили 2, гидроаппаратура 3, терморегуляторы 4 и 5. В нормальных условиях работы вентили 2 открыты, терморегулятор 4 открыт, терморегуляторы 5 закрыты. По трубопроводам 1 подается горячая вода в гидроаппараты 3 от системы теплоснабжения. В случае неисправности в системе теплоснабжения отопление здания прерывается, а вода в гидросистеме остается. При длительном охлаждении возможны разрушения в гидросистеме. Терморегуляторы 4 и 5 при достижении температуры ниже допустимой, например 10 , срабатывают, освобождая гидросистему от воды. Поставленная задача решена. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
