Устройство для резки вязок проводов

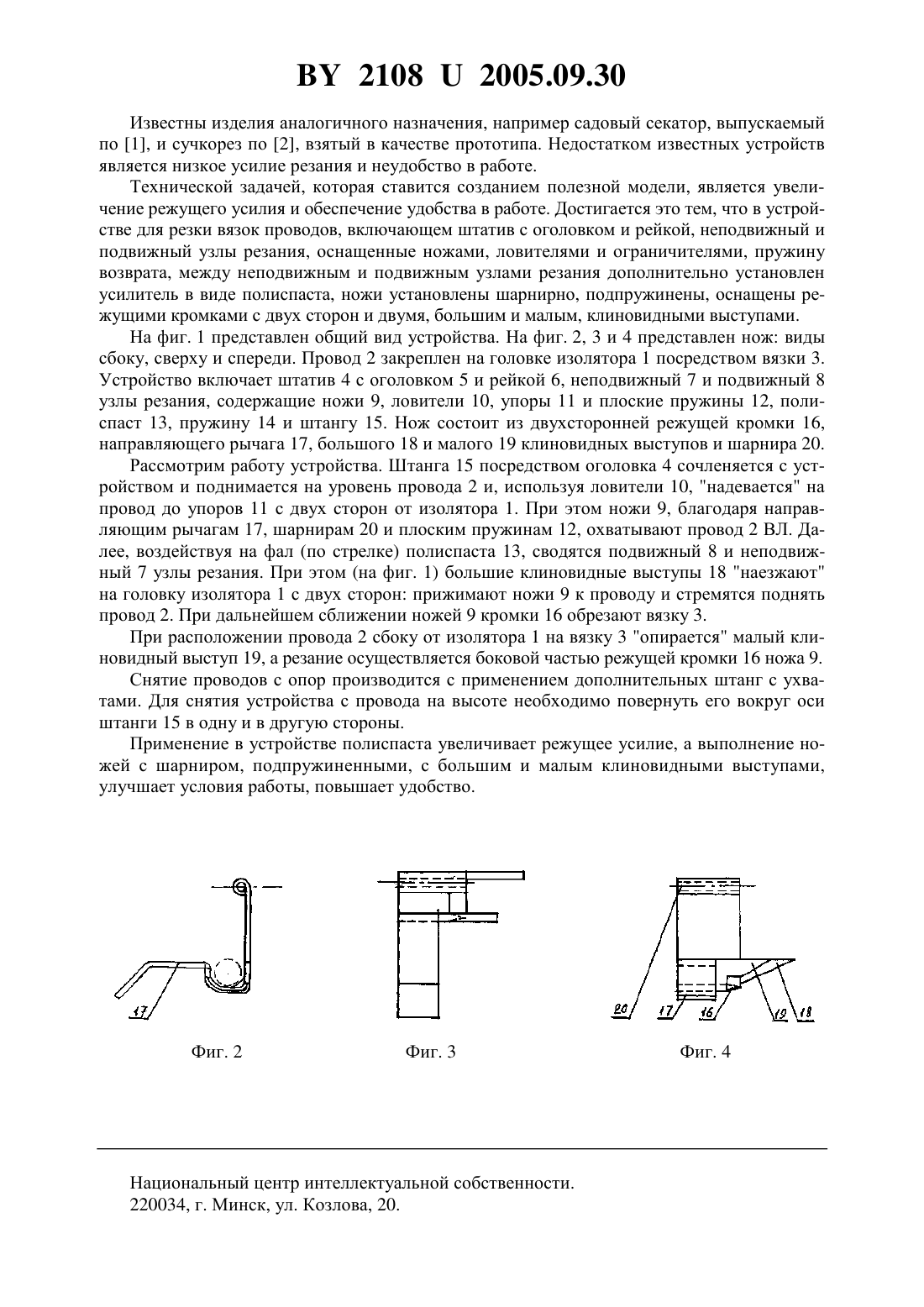

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РЕЗКИ ВЯЗОК ПРОВОДОВ(71) Заявитель Берхин Владимир Ильич(72) Автор Берхин Владимир Ильич(73) Патентообладатель Берхин Владимир Ильич(57) Устройство для резки вязок проводов на опорах воздушных линий электропередач с земли, включающее штатив с оголовком и рейкой, неподвижный и подвижный узлы резания, оснащенные ножами, ловителями и ограничителями, пружину возврата, отличающееся тем, что между неподвижным и подвижным узлами резания дополнительно установлен усилитель в виде полиспаста, ножи установлены шарнирно, подпружинены, оснащены режущими кромками с двух сторон и двумя, большим и малым, клиновидными выступами. Фиг. 1 Устройство для резки вязок проводов на опорах воздушных линий электропередач (ВЛ) предназначено для демонтажа проводов ВЛ с целью их последующего использования. 21082005.09.30 Известны изделия аналогичного назначения, например садовый секатор, выпускаемый по 1, и сучкорез по 2, взятый в качестве прототипа. Недостатком известных устройств является низкое усилие резания и неудобство в работе. Технической задачей, которая ставится созданием полезной модели, является увеличение режущего усилия и обеспечение удобства в работе. Достигается это тем, что в устройстве для резки вязок проводов, включающем штатив с оголовком и рейкой, неподвижный и подвижный узлы резания, оснащенные ножами, ловителями и ограничителями, пружину возврата, между неподвижным и подвижным узлами резания дополнительно установлен усилитель в виде полиспаста, ножи установлены шарнирно, подпружинены, оснащены режущими кромками с двух сторон и двумя, большим и малым, клиновидными выступами. На фиг. 1 представлен общий вид устройства. На фиг. 2, 3 и 4 представлен нож виды сбоку, сверху и спереди. Провод 2 закреплен на головке изолятора 1 посредством вязки 3. Устройство включает штатив 4 с оголовком 5 и рейкой 6, неподвижный 7 и подвижный 8 узлы резания, содержащие ножи 9, ловители 10, упоры 11 и плоские пружины 12, полиспаст 13, пружину 14 и штангу 15. Нож состоит из двухсторонней режущей кромки 16,направляющего рычага 17, большого 18 и малого 19 клиновидных выступов и шарнира 20. Рассмотрим работу устройства. Штанга 15 посредством оголовка 4 сочленяется с устройством и поднимается на уровень провода 2 и, используя ловители 10, надевается на провод до упоров 11 с двух сторон от изолятора 1. При этом ножи 9, благодаря направляющим рычагам 17, шарнирам 20 и плоским пружинам 12, охватывают провод 2 ВЛ. Далее, воздействуя на фал (по стрелке) полиспаста 13, сводятся подвижный 8 и неподвижный 7 узлы резания. При этом (на фиг. 1) большие клиновидные выступы 18 наезжают на головку изолятора 1 с двух сторон прижимают ножи 9 к проводу и стремятся поднять провод 2. При дальнейшем сближении ножей 9 кромки 16 обрезают вязку 3. При расположении провода 2 сбоку от изолятора 1 на вязку 3 опирается малый клиновидный выступ 19, а резание осуществляется боковой частью режущей кромки 16 ножа 9. Снятие проводов с опор производится с применением дополнительных штанг с ухватами. Для снятия устройства с провода на высоте необходимо повернуть его вокруг оси штанги 15 в одну и в другую стороны. Применение в устройстве полиспаста увеличивает режущее усилие, а выполнение ножей с шарниром, подпружиненными, с большим и малым клиновидными выступами,улучшает условия работы, повышает удобство. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
