Устройство для зажима ленточной пилы при обрыве

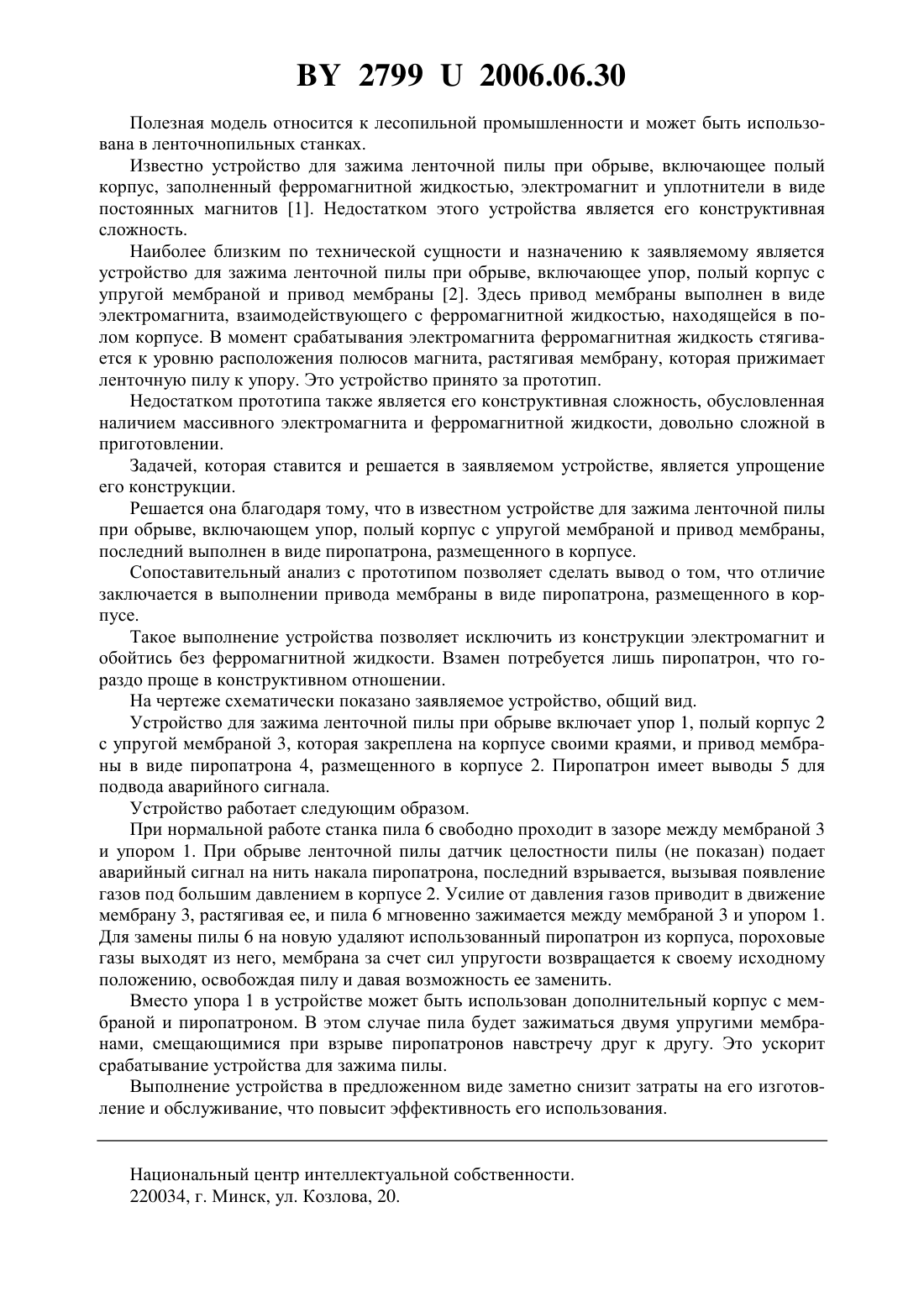

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЗАЖИМА ЛЕНТОЧНОЙ ПИЛЫ ПРИ ОБРЫВЕ(72) Авторы Годзданкер Соломон Борисович Годзданкер Михаил Соломонович Годзданкер Вадим Соломонович Пущанская Инна Иосифовна Курузо Виктория Викторовна(57) Устройство для зажима ленточной пилы при обрыве, включающее упор, полый корпус с упругой мембраной и привод мембраны, отличающееся тем, что привод мембраны выполнен в виде пиропатрона, размещенного в корпусе. 27992006.06.30 Полезная модель относится к лесопильной промышленности и может быть использована в ленточнопильных станках. Известно устройство для зажима ленточной пилы при обрыве, включающее полый корпус, заполненный ферромагнитной жидкостью, электромагнит и уплотнители в виде постоянных магнитов 1. Недостатком этого устройства является его конструктивная сложность. Наиболее близким по технической сущности и назначению к заявляемому является устройство для зажима ленточной пилы при обрыве, включающее упор, полый корпус с упругой мембраной и привод мембраны 2. Здесь привод мембраны выполнен в виде электромагнита, взаимодействующего с ферромагнитной жидкостью, находящейся в полом корпусе. В момент срабатывания электромагнита ферромагнитная жидкость стягивается к уровню расположения полюсов магнита, растягивая мембрану, которая прижимает ленточную пилу к упору. Это устройство принято за прототип. Недостатком прототипа также является его конструктивная сложность, обусловленная наличием массивного электромагнита и ферромагнитной жидкости, довольно сложной в приготовлении. Задачей, которая ставится и решается в заявляемом устройстве, является упрощение его конструкции. Решается она благодаря тому, что в известном устройстве для зажима ленточной пилы при обрыве, включающем упор, полый корпус с упругой мембраной и привод мембраны,последний выполнен в виде пиропатрона, размещенного в корпусе. Сопоставительный анализ с прототипом позволяет сделать вывод о том, что отличие заключается в выполнении привода мембраны в виде пиропатрона, размещенного в корпусе. Такое выполнение устройства позволяет исключить из конструкции электромагнит и обойтись без ферромагнитной жидкости. Взамен потребуется лишь пиропатрон, что гораздо проще в конструктивном отношении. На чертеже схематически показано заявляемое устройство, общий вид. Устройство для зажима ленточной пилы при обрыве включает упор 1, полый корпус 2 с упругой мембраной 3, которая закреплена на корпусе своими краями, и привод мембраны в виде пиропатрона 4, размещенного в корпусе 2. Пиропатрон имеет выводы 5 для подвода аварийного сигнала. Устройство работает следующим образом. При нормальной работе станка пила 6 свободно проходит в зазоре между мембраной 3 и упором 1. При обрыве ленточной пилы датчик целостности пилы (не показан) подает аварийный сигнал на нить накала пиропатрона, последний взрывается, вызывая появление газов под большим давлением в корпусе 2. Усилие от давления газов приводит в движение мембрану 3, растягивая ее, и пила 6 мгновенно зажимается между мембраной 3 и упором 1. Для замены пилы 6 на новую удаляют использованный пиропатрон из корпуса, пороховые газы выходят из него, мембрана за счет сил упругости возвращается к своему исходному положению, освобождая пилу и давая возможность ее заменить. Вместо упора 1 в устройстве может быть использован дополнительный корпус с мембраной и пиропатроном. В этом случае пила будет зажиматься двумя упругими мембранами, смещающимися при взрыве пиропатронов навстречу друг к другу. Это ускорит срабатывание устройства для зажима пилы. Выполнение устройства в предложенном виде заметно снизит затраты на его изготовление и обслуживание, что повысит эффективность его использования. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
