Механизм улавливания ленточной пилы при обрыве

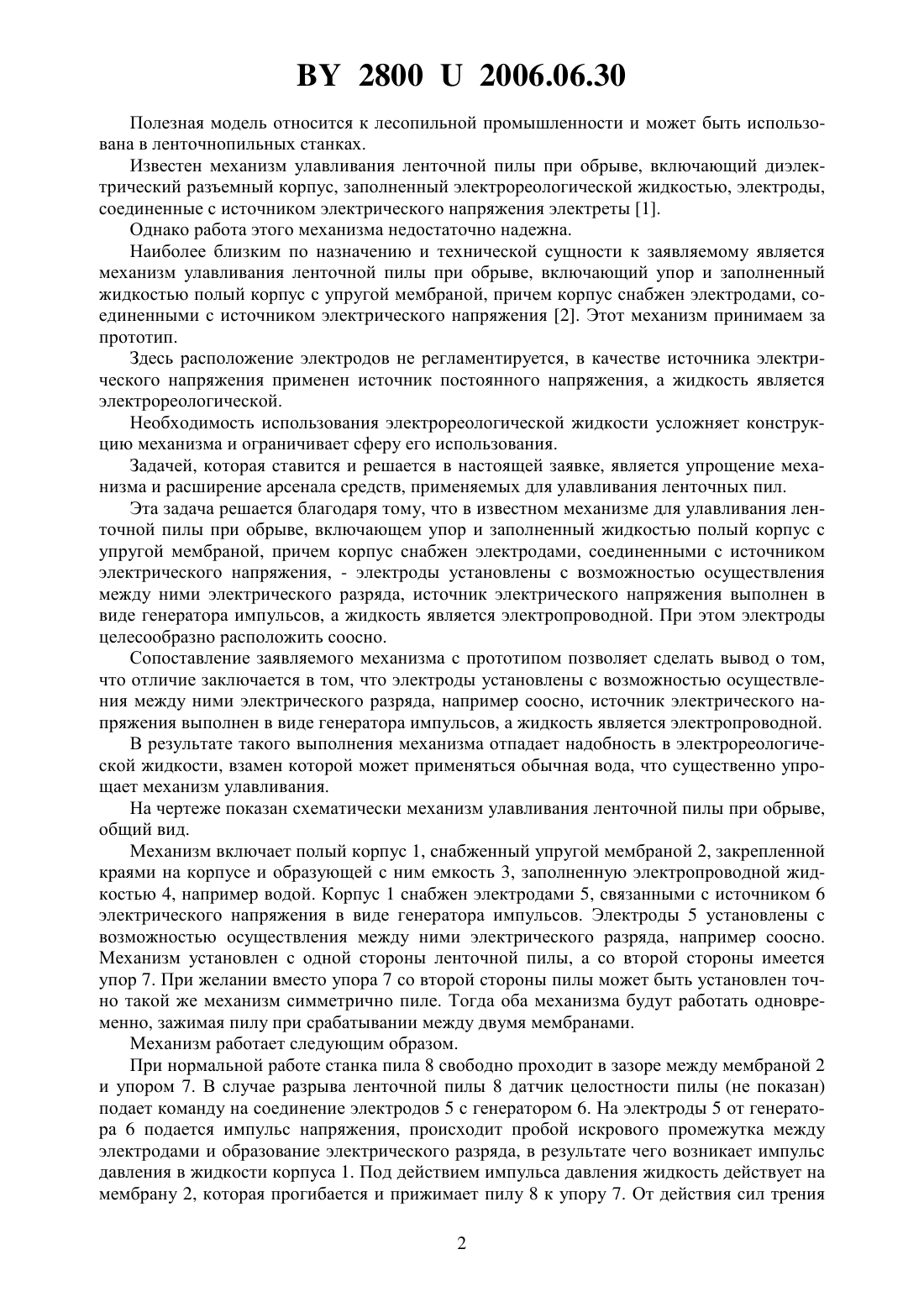

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МЕХАНИЗМ УЛАВЛИВАНИЯ ЛЕНТОЧНОЙ ПИЛЫ ПРИ ОБРЫВЕ(72) Авторы Годзданкер Соломон Борисович Годзданкер Михаил Соломонович Годзданкер Вадим Соломонович Пущанская Инна Иосифовна Курузо Виктория Викторовна(57) 1. Механизм улавливания ленточной пилы при обрыве, включающий упор и заполненный жидкостью полый корпус с упругой мембраной, причем корпус снабжен электродами, соединенными с источником электрического напряжения, отличающийся тем, что электроды установлены с возможностью осуществления между ними электрического разряда, источник электрического напряжения выполнен в виде генератора импульсов, а жидкость является электропроводной. 2. Механизм по п. 1, отличающийся тем, что электроды установлены соосно. 28002006.06.30 Полезная модель относится к лесопильной промышленности и может быть использована в ленточнопильных станках. Известен механизм улавливания ленточной пилы при обрыве, включающий диэлектрический разъемный корпус, заполненный электрореологической жидкостью, электроды,соединенные с источником электрического напряжения электреты 1. Однако работа этого механизма недостаточно надежна. Наиболее близким по назначению и технической сущности к заявляемому является механизм улавливания ленточной пилы при обрыве, включающий упор и заполненный жидкостью полый корпус с упругой мембраной, причем корпус снабжен электродами, соединенными с источником электрического напряжения 2. Этот механизм принимаем за прототип. Здесь расположение электродов не регламентируется, в качестве источника электрического напряжения применен источник постоянного напряжения, а жидкость является электрореологической. Необходимость использования электрореологической жидкости усложняет конструкцию механизма и ограничивает сферу его использования. Задачей, которая ставится и решается в настоящей заявке, является упрощение механизма и расширение арсенала средств, применяемых для улавливания ленточных пил. Эта задача решается благодаря тому, что в известном механизме для улавливания ленточной пилы при обрыве, включающем упор и заполненный жидкостью полый корпус с упругой мембраной, причем корпус снабжен электродами, соединенными с источником электрического напряжения, - электроды установлены с возможностью осуществления между ними электрического разряда, источник электрического напряжения выполнен в виде генератора импульсов, а жидкость является электропроводной. При этом электроды целесообразно расположить соосно. Сопоставление заявляемого механизма с прототипом позволяет сделать вывод о том,что отличие заключается в том, что электроды установлены с возможностью осуществления между ними электрического разряда, например соосно, источник электрического напряжения выполнен в виде генератора импульсов, а жидкость является электропроводной. В результате такого выполнения механизма отпадает надобность в электрореологической жидкости, взамен которой может применяться обычная вода, что существенно упрощает механизм улавливания. На чертеже показан схематически механизм улавливания ленточной пилы при обрыве,общий вид. Механизм включает полый корпус 1, снабженный упругой мембраной 2, закрепленной краями на корпусе и образующей с ним емкость 3, заполненную электропроводной жидкостью 4, например водой. Корпус 1 снабжен электродами 5, связанными с источником 6 электрического напряжения в виде генератора импульсов. Электроды 5 установлены с возможностью осуществления между ними электрического разряда, например соосно. Механизм установлен с одной стороны ленточной пилы, а со второй стороны имеется упор 7. При желании вместо упора 7 со второй стороны пилы может быть установлен точно такой же механизм симметрично пиле. Тогда оба механизма будут работать одновременно, зажимая пилу при срабатывании между двумя мембранами. Механизм работает следующим образом. При нормальной работе станка пила 8 свободно проходит в зазоре между мембраной 2 и упором 7. В случае разрыва ленточной пилы 8 датчик целостности пилы (не показан) подает команду на соединение электродов 5 с генератором 6. На электроды 5 от генератора 6 подается импульс напряжения, происходит пробой искрового промежутка между электродами и образование электрического разряда, в результате чего возникает импульс давления в жидкости корпуса 1. Под действием импульса давления жидкость действует на мембрану 2, которая прогибается и прижимает пилу 8 к упору 7. От действия сил трения 2 28002006.06.30 между пилой, с одной стороны, и упором с мембраной, с другой, пила затормаживается и улавливается. При отключении генератора 6 от электрической сети мембрана 2 за счет сил упругости возвращается в исходное положение, освобождая пилу 8, после чего производят замену пилы. Поверхность мембраны может иметь повышенную шероховатость для лучшего сцепления с пилой. Выполнение механизма в предлагаемом виде позволяет обойтись без электрореологической жидкости, сложной в приготовлении и применении, что упрощает конструкцию механизма. Использование электрогидравлического эффекта расширяет арсенал средств,используемых для обеспечения улавливания ленточных пил при обрыве. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
