Способ ПИЛИГРИМ аварийного улавливания жидких и других веществ в водоемах и устройство для его осуществления

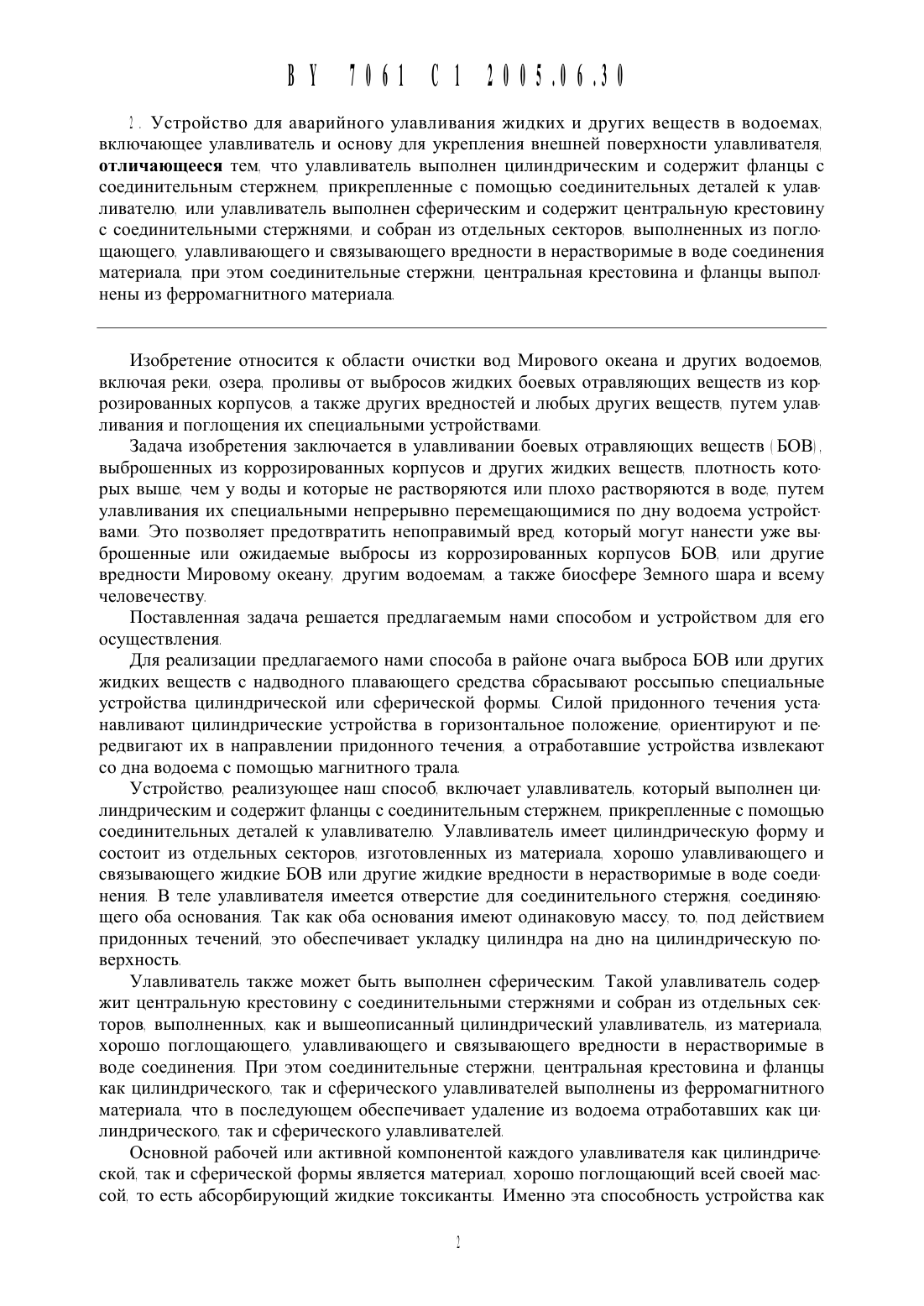

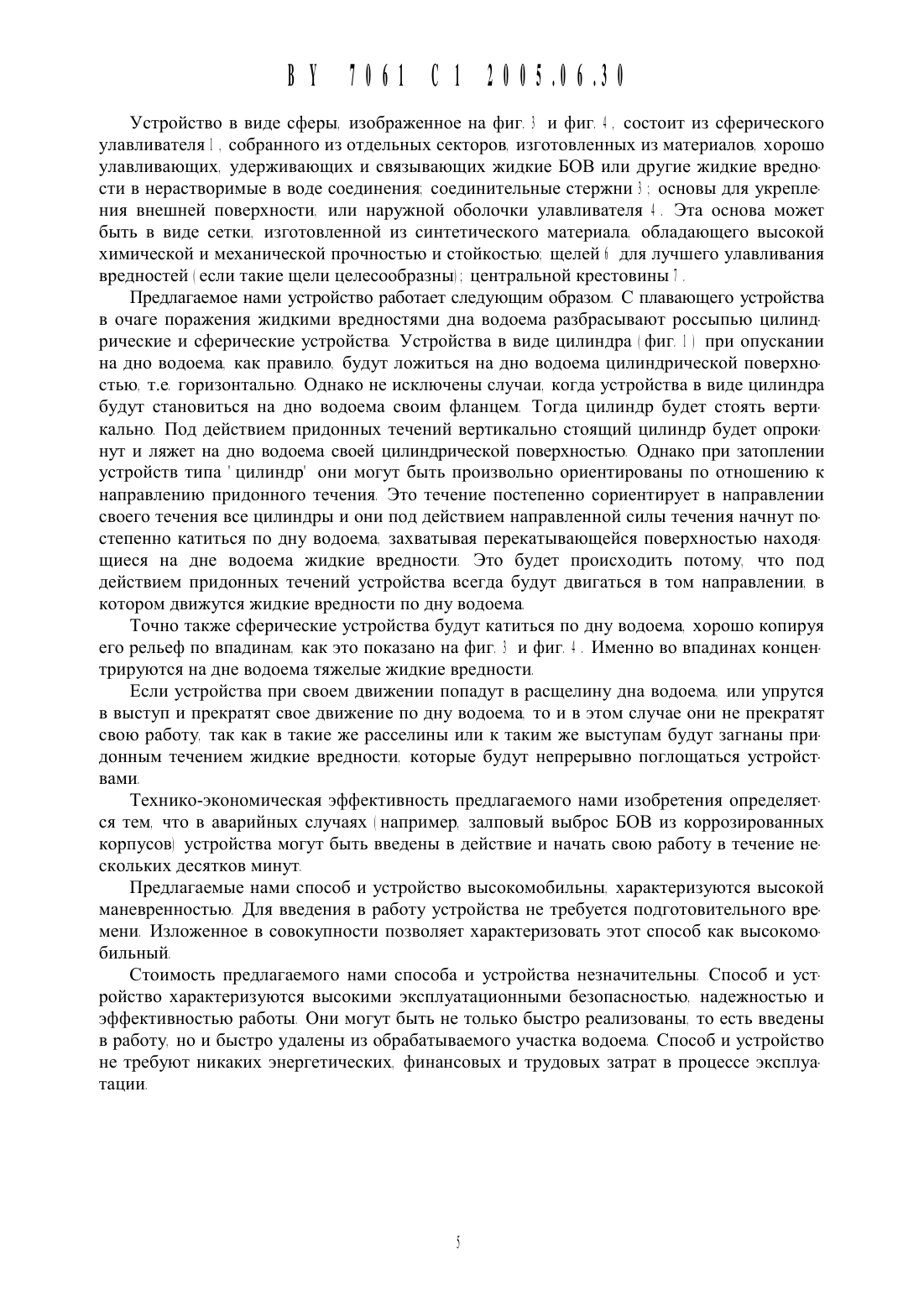

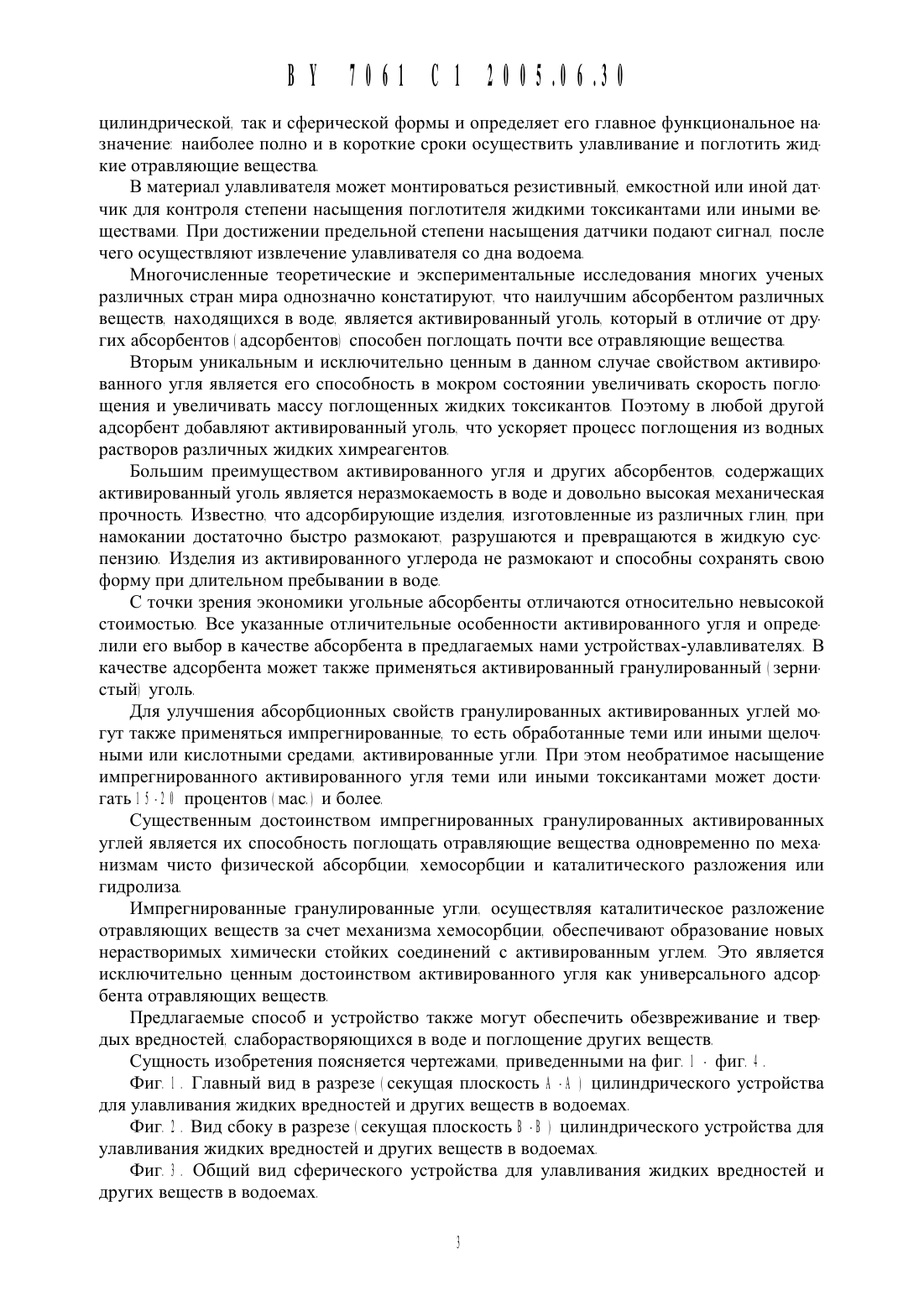

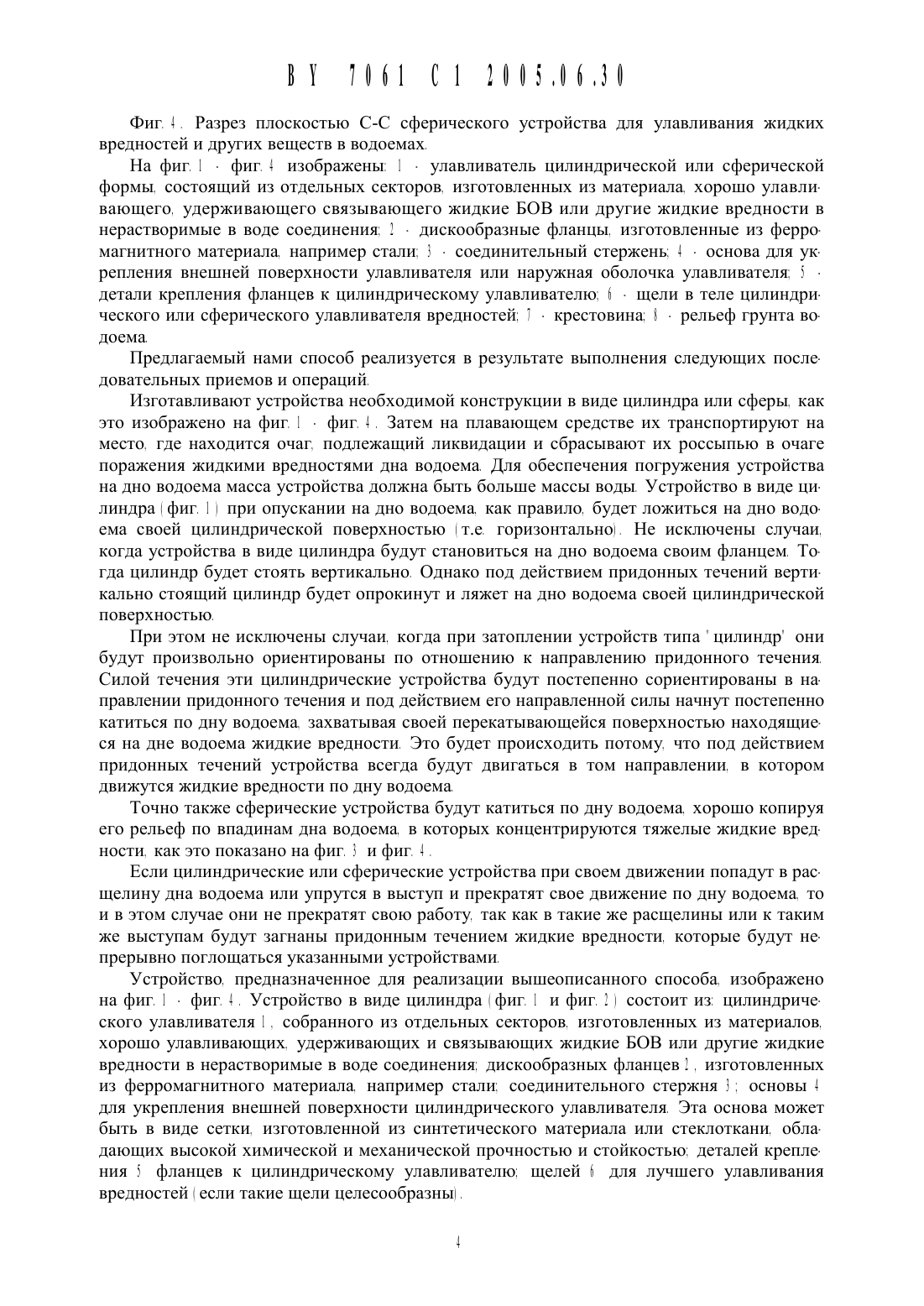

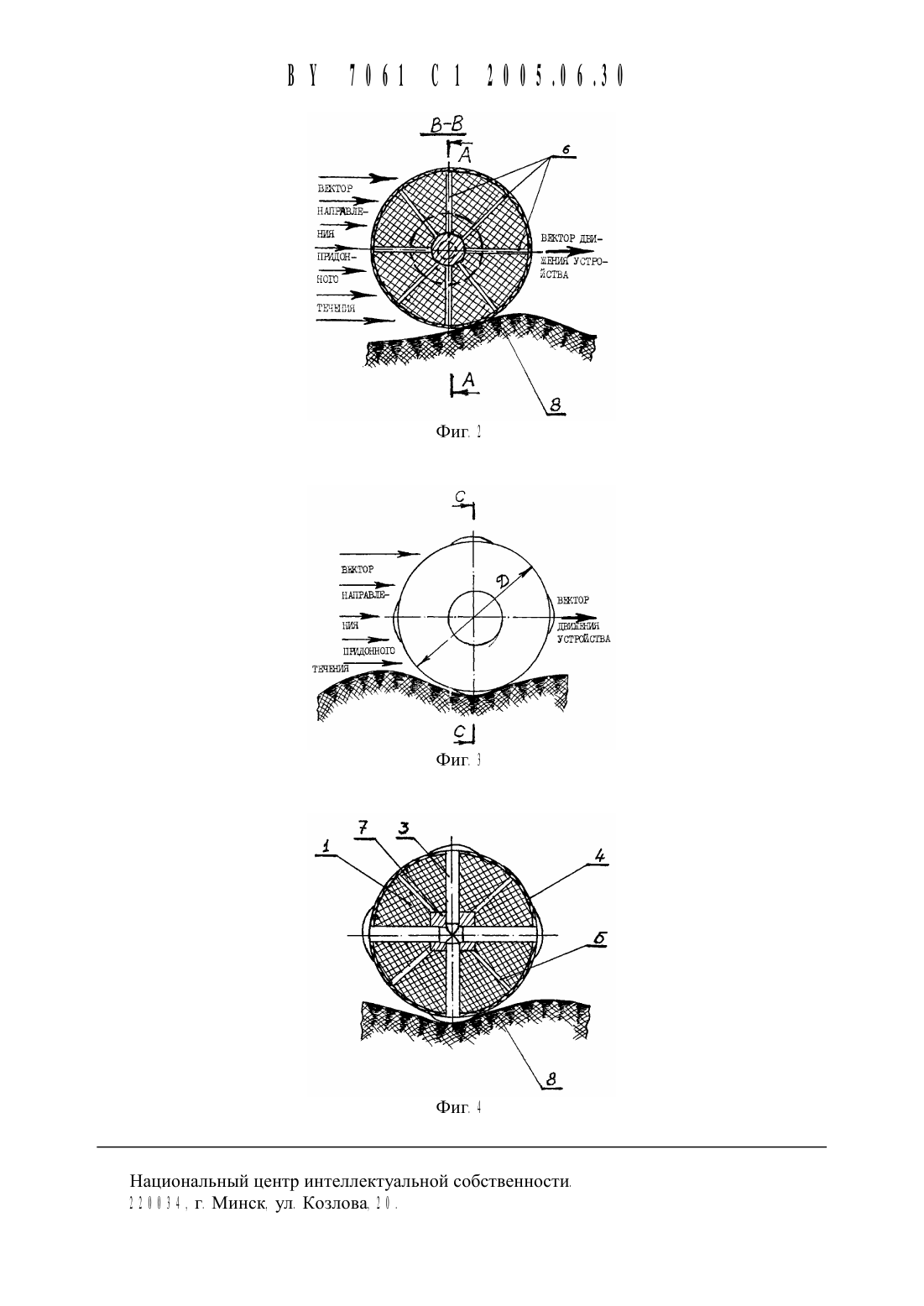

2 . Устройство для аварийного улавливания жидких и других веществ в водоемах. включающее улавливатель и основу для укрепления внешней поверхности улавливателя. отличающееся тем. что улавливатель выполнен цилиндрическим и содержит фланцы с соединительным стержнем. прикрепленные с помощью соединительных деталей к улавливателю. или улавливатель выполнен сферическим и содержит Центральную крестовину с соединительными стержнями. и собран из отдельных секторов. выполненных из поглощающего. улавливающего и связывающего вредности в нерастворимые в воде соединения материала. при этом соединительные стержни. центральная крестовина и фланцы вь 1 полнены из ферромагнитного материалаИзобретение относится к области очистки вод Мирового океана и других водоемов. включая реки. озера. проливы от выбросов жидких боевых отравляющих веществ из коррозированнь 1 х корпусов. а также других вредностей и любых других веществ. путем улавливания и поглощения их специальными устройствами.Задача изобретения заключается в улавливании боевых отравляющих веществ БОВЪ выброшенных из коррозированных корпусов и других жидких веществ. плотность которых выше. чем у воды и которые не растворяются или плохо растворяются в воде. путем улавливания их специальными непрерывно перемещающимися по дну водоема устройствами. Это позволяет предотвратить непоправимый вред. который могут нанести уже вь 1 брошенные или ожидаемые выбросы из коррозированных корпусов БОВ. или другие вредности Мировому океану. другим водоемам. а также биосфере Земного шара и всему человечествуПоставленная задача решается предлагаемым нами способом и устройством для его осуществления.Для реализации предлагаемого нами способа в районе очага выброса БОВ или других жидких веществ с надводного плавающего средства сбрасывают россыпью специальные устройства цилиндрической или сферической формы Силой придонного течения устанавливают цилиндрические устройства в горизонтальное положение. ориентируют и передвигают их в направлении придонного течения. а отработавшие устройства извлекают со дна водоема с помощью магнитного тралаУстройство. реализующее наш способ. включает улавливатель. который выполнен цилиндрическим и содержит фланцы с соединительным стержнем. прикрепленные с помощью соединительных деталей к улавливателю. Улавливатель имеет цилиндрическую форму и состоит из отдельных секторов. изготовленных из материала. хорошо улавливающего и связывающего жидкие БОВ или другие жидкие вредности в нерастворимые в воде соединения В теле улавливателя имеется отверстие для соединительного стержня. соединяющего оба основания Так как оба основания имеют одинаковую массу. то. под действием придонных течений. это обеспечивает укладку цилиндра на дно на цилиндрическую поверхность.Улавливатель также может быть выполнен сферическим Такой улавливатель содержит центральную крестовину с соединительными стержнями и собран из отдельных секторов. выполненных. как и вышеописанный цилиндрический улавливатель. из материала. хорошо поглощающего. улавливающего и связывающего вредности в нерастворимые в воде соединения При этом соединительные стержни. центральная крестовина и фланцы как цилиндрического. так и сферического улавливателей выполнены из ферромагнитного материала. что в последующем обеспечивает удаление из водоема отработавших как цилиндрического. так и сферического улавливателейОсновной рабочей или активной компонентой каждого улавливателя как цилиндрической. так и сферической формы является материал. хорошо поглощающий всей своей массой. то есть абсорбирующий жидкие токсиканты Именно эта способность устройства какцилиндрической. так И сферической формы И определяет его главное функциональное назначение наиболее полно и в короткие сроки осуществить улавливание и поглотить жидкие отравляющие вещества.В материал улавливателя может монтироваться резистивный. емкостной или иной датчик для контроля степени насыщения поглотителя жидкими токсикантами или иными веществами При достижении предельной степени насыщения датчики подают сигнал. после чего осуществляют извлечение улавливателя со дна водоемаМногочисленные теоретические и экспериментальные исследования многих ученых различных стран мира однозначно констатируют. что наилучшим абсорбентом различных веществ. находящихся в воде. является активированный уголь. который в отличие от других абсорбентов адсорбентов) способен поглощать почти все отравляющие вещества.Вторым уникальным и исключительно ценным в данном случае свойством активированного угля является его способность в мокром состоянии увеличивать скорость поглощения и увеличивать массу поглощенных жидких токсикантов. Поэтому в любой другой адсорбент добавляют активированный уголь. что ускоряет процесс поглощения из водных растворов различных жидких химреагентов.Большим преимуществом активированного угля и других абсорбентов. содержащих активированный уголь является неразмокаемость в воде и довольно высокая механическая прочность. Известно. что адсорбирующие изделия. изготовленные из различных глин. при намокании достаточно быстро размокают. разрушаются и превращаются в жидкую суспензию Изделия из активированного углерода не размокают и способны сохранять свою форму при длительном пребывании в воде.С точки зрения экономики угольные абсорбенты отличаются относительно невысокой стоимостью Все указанные отличительные особенности активированного угля и определили его выбор в качестве абсорбента в предлагаемых нами устройствах-улавливателях. В качестве адсорбента может также применяться активированный гранулированный зернистый) уголь.Для улучшения абсорбционных свойств гранулированных активированных углей могут также применяться импрегнированные. то есть обработанные теми или иными щелочными или кислотными средами. активированные угли При этом необратимое насыщение импрегнированного активированного угля теми или иными токсикантами может достигать 1 5 -2 0 процентов мас.) и более.Существенным достоинством импрегнированных гранулированных активированных углей является их способность поглощать отравляющие вещества одновременно по механизмам чисто физической абсорбции. хемосорбции и каталитического разложения или гидролиза.Импрегнированные гранулированные угли. осуществляя каталитическое разложение отравляющих веществ за счет механизма хемосорбции. обеспечивают образование новых нерастворимых химически стойких соединений с активированным углем. Это является исключительно ценным достоинством активированного угля как универсального адсорбента отравляющих веществ.Предлагаемые способ и устройство также могут обеспечить обезвреживание и твердых вредностей. слаборастворяющихся в воде и поглощение других веществ.Сущность изобретения поясняется чертежами. приведенными на фиг 1 - фиг 4 .Фиг 1 . Главный вид в разрезе секущая плоскость А -А ) цилиндрического устройства для улавливания жидких вредностей и других веществ в водоемах.Фиг. 2 . Вид сбоку в разрезе секущая плоскость В -В ) цилиндрического устройства для улавливания жидких вредностей и других веществ в водоемахФиг 3 . Общий вид сферического устройства для улавливания жидких вредностей и других веществ в водоемахФиг 42 Разрез плоскостью С-С сферического устройства для улавливания жидких вредностей И других веществ в водоемах.На фиг. 4 - фиг.4 изображены 4 - улавливатель цилиндрической или сферической формы. состоящий из отдельных секторов. изготовленных из материала. хорощо улавливающего. удерживающего связывающего жидкие БОВ или другие жидкие вредности в нерастворимые в воде соединения 2 - дискообразные фланцы. изготовленные из ферромагнитного материала. например стали 3 - соединительный стержень 4 - основа для укрепления внещней поверхности улавливателя или наружная оболочка улавливателя 5 детали крепления фланцев к цилиндрическому улавливателю 6 - щели в теле цилиндрического или сферического улавливателя вредностей 7 - крестовина 8 - рельеф грунта водоемаПредлагаемый нами способ реализуется в результате выполнения следующих последовательных приемов и операцийИзготавливают устройства необходимой конструкции в виде цилиндра или сферы. как это изображено на фиг 4 - фиг. 4. Затем на плавающем средстве их транспортируют на место. где находится очаг. подлежащий ликвидации и сбрасывают их россыпью в очаге поражения жидкими вредностями дна водоема. Для обеспечения погружения устройства на дно водоема масса устройства должна быть больще массы воды. Устройство в виде цилиндра 4 фиг. 4 4 при опускании на дно водоема. как правило. будет ложиться на дно водоема своей цилиндрической поверхностью 4 т.е горизонтально) Не исключены случаи. когда устройства в виде цилиндра будут становиться на дно водоема своим фланцем. Тогда цилиндр будет стоять вертикально. Однако под действием придонных течений вертикально стоящий цилиндр будет опрокинут и ляжет на дно водоема своей цилиндрической поверхностьюПри этом не исключены случаи. когда при затоплении устройств типа цилиндр они будут произвольно ориентированы по отнощению к направлению придонного течения. Силой течения эти цилиндрические устройства будут постепенно сориентированы в направлении придонного течения и под действием его направленной силы начнут постепенно катиться по дну водоема. захватывая своей перекатывающейся поверхностью находящиеся на дне водоема жидкие вредности. Это будет происходить потому. что под действием придонных течений устройства всегда будут двигаться в том направлении. в котором движутся жидкие вредности по дну водоема.Точно также сферические устройства будут катиться по дну водоема. хорощо копируя его рельеф по впадинам дна водоема. в которых концентрируются тяжелые жидкие вредности. как это показано на фиг 3 и фиг 4 .Если цилиндрические или сферические устройства при своем движении попадут в расщелину дна водоема или упрутся в выступ и прекратят свое движение по дну водоема. то и в этом случае они не прекратят свою работу. так как в такие же расщелины или к таким же выступам будут загнаны придонным течением жидкие вредности. которые будут непрерывно поглощаться указанными устройствамиУстройство. предназначенное для реализации выщеописанного способа. изображено на фиг. 4 - фиг. 4. Устройство в виде цилиндра фиг 4 и фиг. 2 4 состоит из цилиндрического улавливателя 4 . собранного из отдельных секторов. изготовленных из материалов. хорощо улавливающих. удерживающих и связывающих жидкие БОВ или другие жидкие вредности в нерастворимые в воде соединения дискообразных фланцев 2 . изготовленных из ферромагнитного материала. например стали соединительного стержня Э основы 4 для укрепления внещней поверхности цилиндрического улавливателя Эта основа может быть в виде сетки. изготовленной из синтетического материала или стеклоткани. обладающих высокой химической и механической прочностью и стойкостью деталей крепления 5 фланцев к цилиндрическому улавливателю щелей 6 для лучщего улавливаниявредностей 4 если такие щели целесообразны) .Устройство в виде сферы. изображенное на фиг э И фиг 4 . состоит из сферического улавливателя 1 . собранного из отдельных секторов. изготовленных из материалов. хорощо улавливающих. удерживающих и связывающих жидкие БОВ или другие жидкие вредности в нерастворимые в воде соединения соединительные стержни 3 основы для укрепления внешней поверхности. или наружной оболочки улавливателя 4 Эта основа может быть в виде сетки. изготовленной из синтетического материала обладающего высокой химической и механической прочностью и стойкостью щелей 6 для лучщего улавливания вредностей если такие щели целесообразны) центральной крестовины 7 уПредлагаемое нами устройство работает следующим образом. С плавающего устройства в очаге поражения жидкими вредностями дна водоема разбрасывают россыпью цилиндрические и сферические устройства. Устройства в виде цилиндра фиг 1 ) при опускании на дно водоема. как правило. будут ложиться на дно водоема цилиндрической поверхностью. т.е горизонтально Однако не исключены случаи. когда устройства в виде цилиндра будут становиться на дно водоема своим фланцем Тогда цилиндр будет стоять вертикально. Под действием придонных течений вертикально стоящий цилиндр будет опрокинут и ляжет на дно водоема своей цилиндрической поверхностью. Однако при затоплении устройств типа цилиндр они могут быть произвольно ориентированы по отнощению к направлению придонного течения Это течение постепенно сориентирует в направлении своего течения все цилиндры и они под действием направленной силы течения начнут постепенно катиться по дну водоема. захватывая перекатывающейся поверхностью находящиеся на дне водоема жидкие вредности. Это будет происходить потому. что под действием придонных течений устройства всегда будут двигаться в том направлении. в котором движутся жидкие вредности по дну водоемаТочно также сферические устройства будут катиться по дну водоема. хорощо копируя его рельеф по впадинам. как это показано на фиг Э и фиг 4 . Именно во впадинах концентрируются на дне водоема тяжелые жидкие вредности.Если устройства при своем движении попадут в расщелину дна водоема или упрутся в выступ и прекратят свое движение по дну водоема. то и в этом случае они не прекратят свою работу. так как в такие же расселины или к таким же выступам будут загнаны придонным течением жидкие вредности. которые будут непрерывно поглощаться устройствамиТехнико-экономическая эффективность предлагаемого нами изобретения определяется тем. что в аварийных случаях например залповый выброс БОВ из коррозированных корпусов) устройства могут быть введены в действие и начать свою работу в течение нескольких десятков минут.Предлагаемые нами способ и устройство высокомобильны. характеризуются высокой маневренностью. Для введения в работу устройства не требуется подготовительного времени. Изложенное в совокупности позволяет характеризовать этот способ как вь 1 сокомобильныйСтоимость предлагаемого нами способа и устройства незначительны Способ и устройство характеризуются высокими эксплуатационными безопасностью. надежностью и эффективностью работы Они могут быть не только быстро реализованы. то есть введены в работу. но и быстро удалены из обрабатываемого участка водоема. Способ и устройство не требуют никаких энергетических. финансовых и трудовых затрат в процессе эксплуатации.
